Определение признаков несплошности железобетонных конструкций на участках внешнего армирования композитными материалами.
При необходимости восстановления несущей способности и эксплуатационных свойств конструкции, нарушенных вследствие дефектов изготовления или в процессе ее эксплуатации или повышения несущей способности и эксплуатационных свойств конструкции, может выполняться ее внешнее армирование.
Внешнее армирование композитными материалами заключается в установке наклеиванием на железобетонную конструкцию изделий заводского изготовления из композитных материалов (ламинатов) или послойное наклеивание термореактивными адгезивами изделий из непрерывного углеродного или стеклянного волокна (холстов, сеток и других тканых материалов) с последующим отверждением и образованием однослойного или многослойного композитного материала.
В общем случае, система внешнего армирования композитными материалами будет состоять: система, состоящая из клеевого слоя, образованного отвержденным термореактивным адгезивом, однослойного или многослойного композитного материала и, при необходимости, защитного слоя, обеспечивающего защиту системы от воздействия повышенных температур, открытого пламени, ультрафиолетового излучения и механических повреждений [СП 164.1325800.2014 Усиление железобетонных конструкций композитными материалами. Правила проектирования].
Соблюдение всех технологических операций, предусмотренных действующей нормативной и проектно-технической документацией, обеспечивает требуемую адгезию композитных материалов к основанию (подготовленной поверхности бетонного основания), сплошность и совместную работу усиливаемой конструкции с системой усиления.
Ультразвуковой эхометод может являться одним из инструментов оценки и контроля обеспечения сплошности в системе материалы внешнего армирования - железобетонная конструкция.

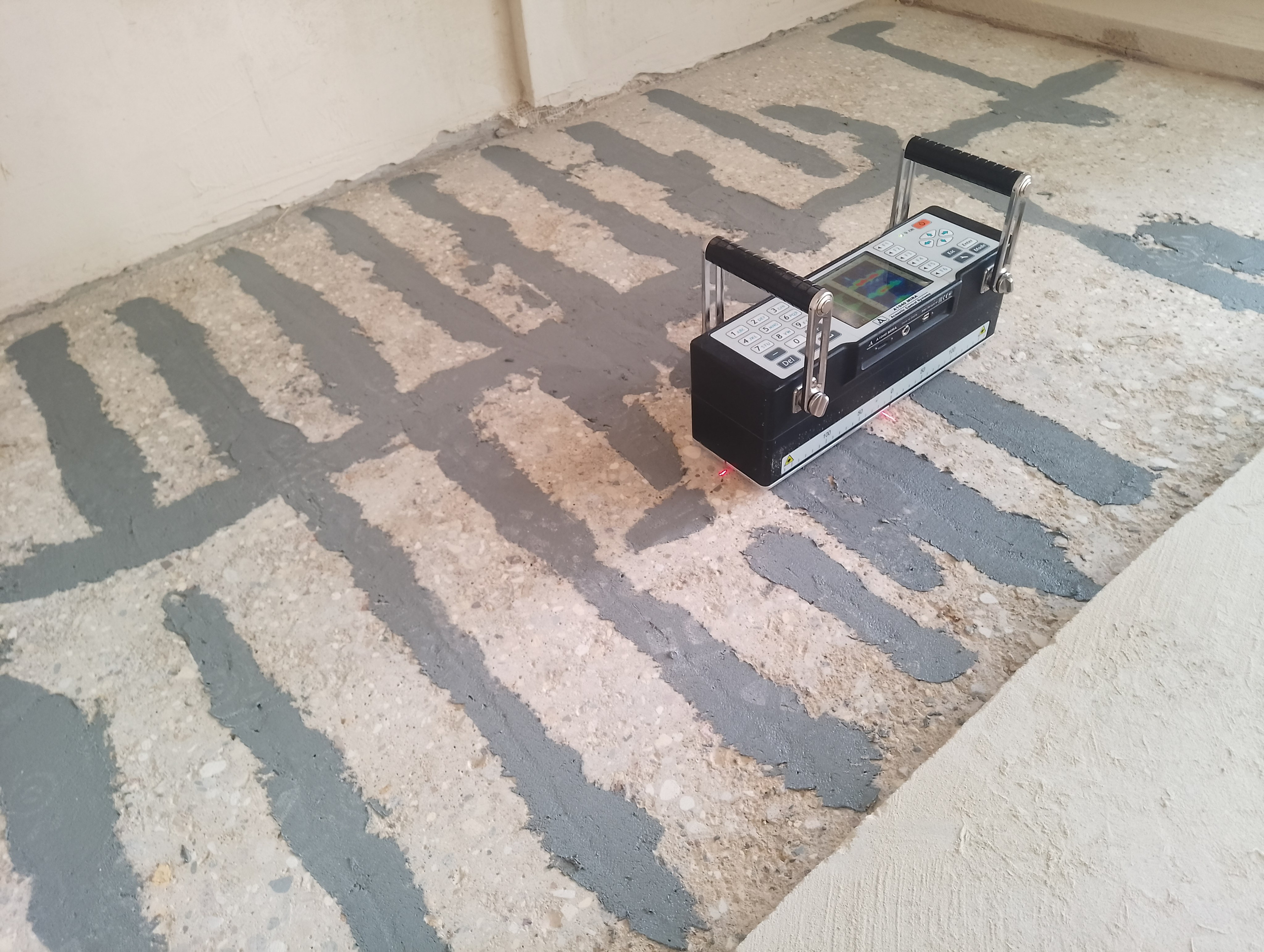

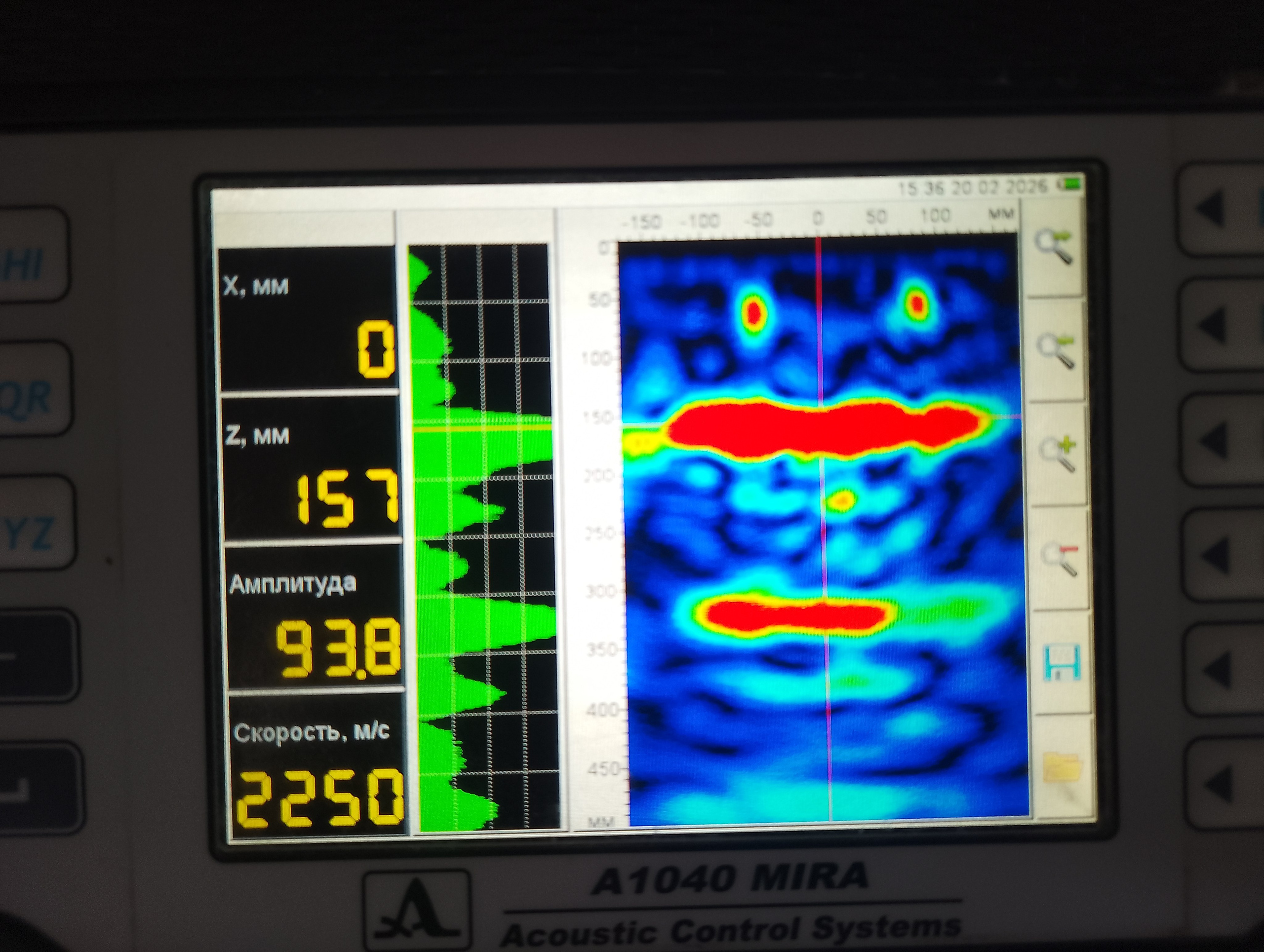

На участках с отсутствием несплошностей и неприклееных участков композита, будет обеспечиваться акустический контакт и прохождение ультразвуковых волн в железобетонную конструкцию. На B-сканах (томограммах) таких участков будет выявляться донный образ, свидетельствующий об этом. На B-сканах (томограммах) участков с несплошностями ( неприклеенным участкам) донный образ будет отсутствовать.

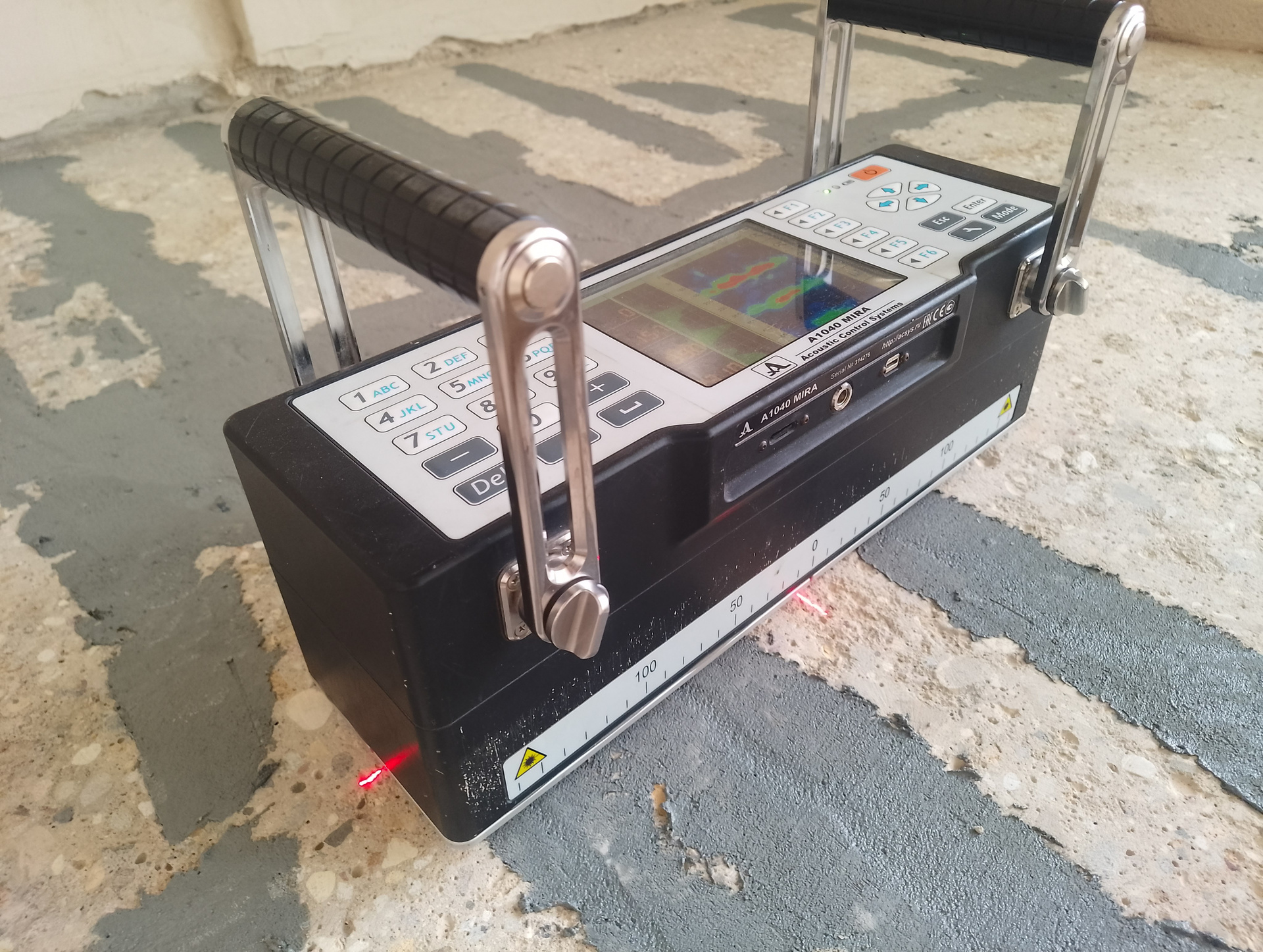

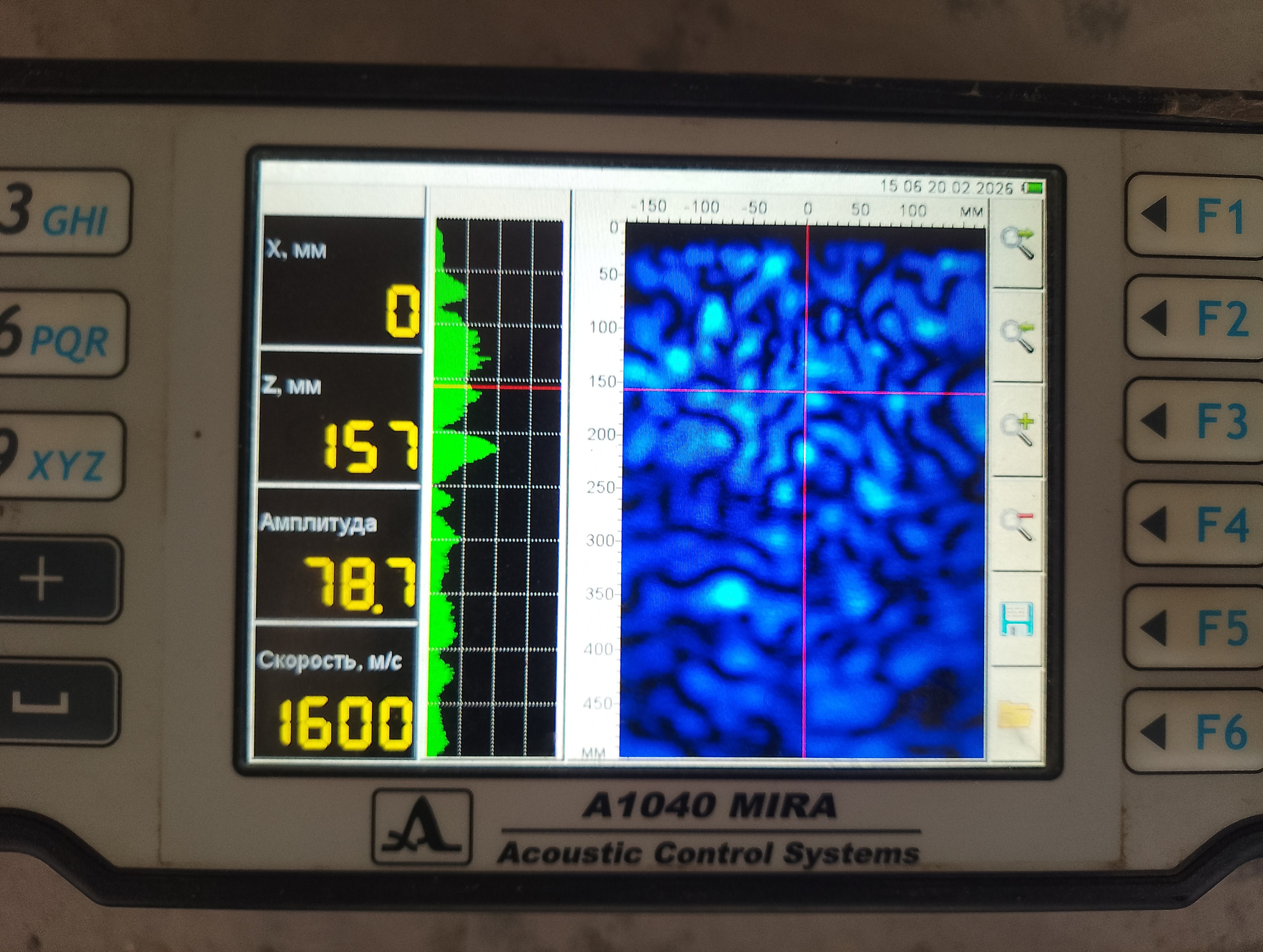

На томограммах дефектных участков будут выявляться характерные хаотично расположенные цвето-яркостные засветки, структурный шум.
При работе прибора в режиме автоматического определения скорости ультразвуковых волн, измеренные значения скорости могут отличаться от значений в теле железобетонной конструкции. Вследствие этого, количественные измерения отдельных параметров армирования конструкции (координаты элементов арматурного каркаса) или дефектов внутренней структуры могут содержать значительную погрешность.
По полученным томограммам, возможна качественная оценка внутренней структуры бетона фрагмента конструкции на участке внешнего армирования композитными материалами и определения характера расположения элементов арматурного каркаса.
