Показано влияние рабочей частоты зондирующего сигнала томографа ультразвукового низкочастотного A1040MIRA на результаты обследования фрагмента монолитной железобетонной стены лифто-лестничного узла (ЛЛУ) толщиной 300 мм, выполненной из высокопрочного бетона B60W8F150. Вертикальная рабочая арматура стены d25A500, шаг 200, проектная толщина защитного слоя 65 мм. Выполняется установка противооскольной сетки Вр-1 50×50×3 с защитным слоем 30 мм.

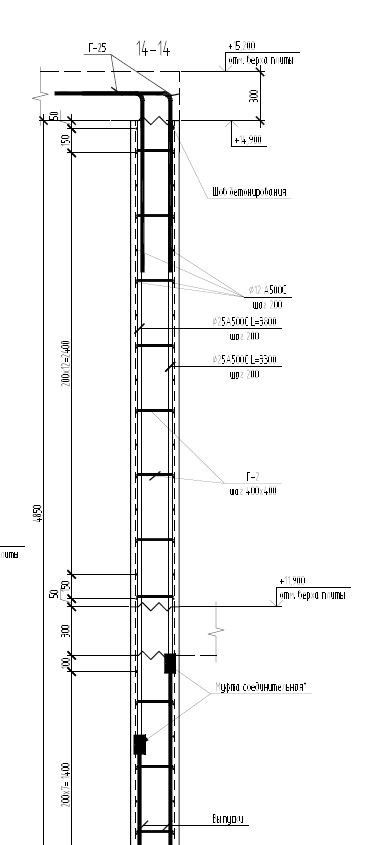

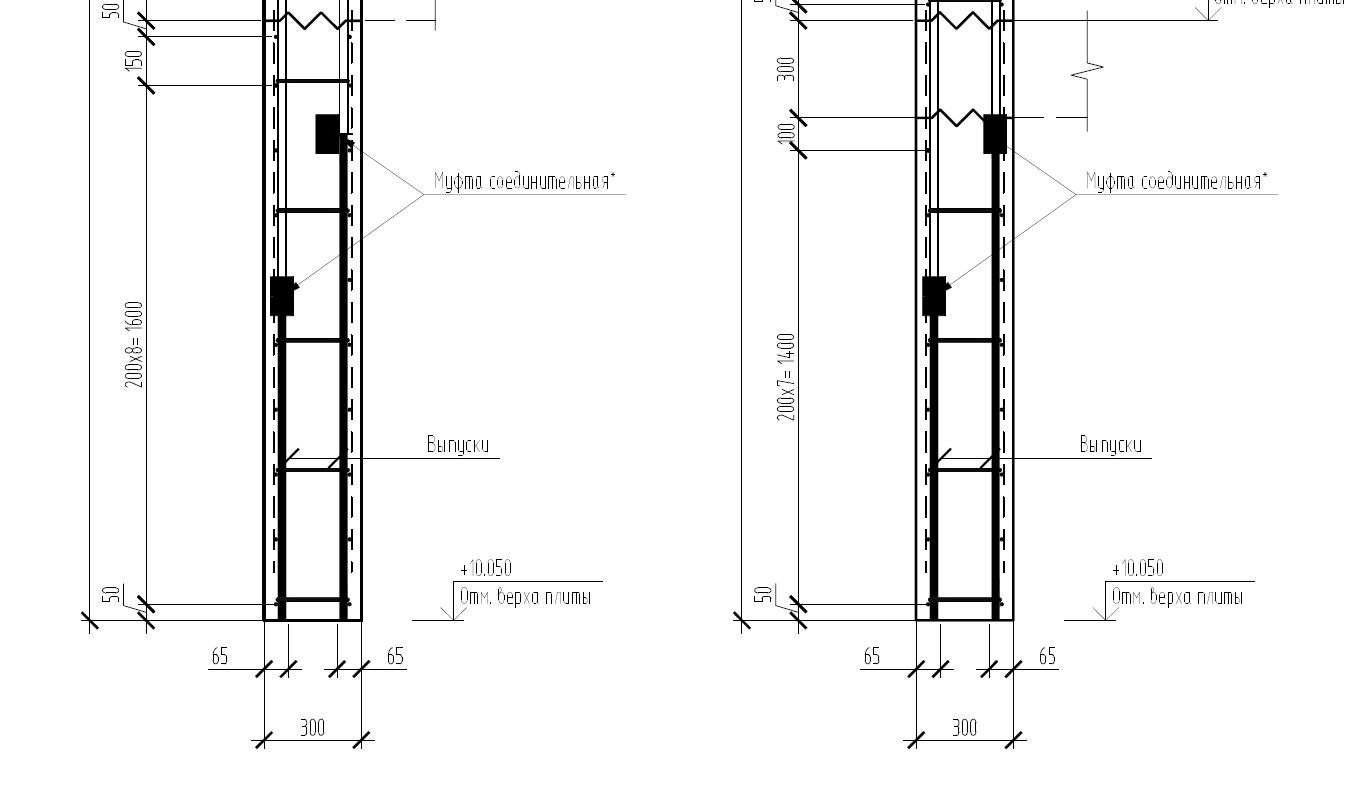

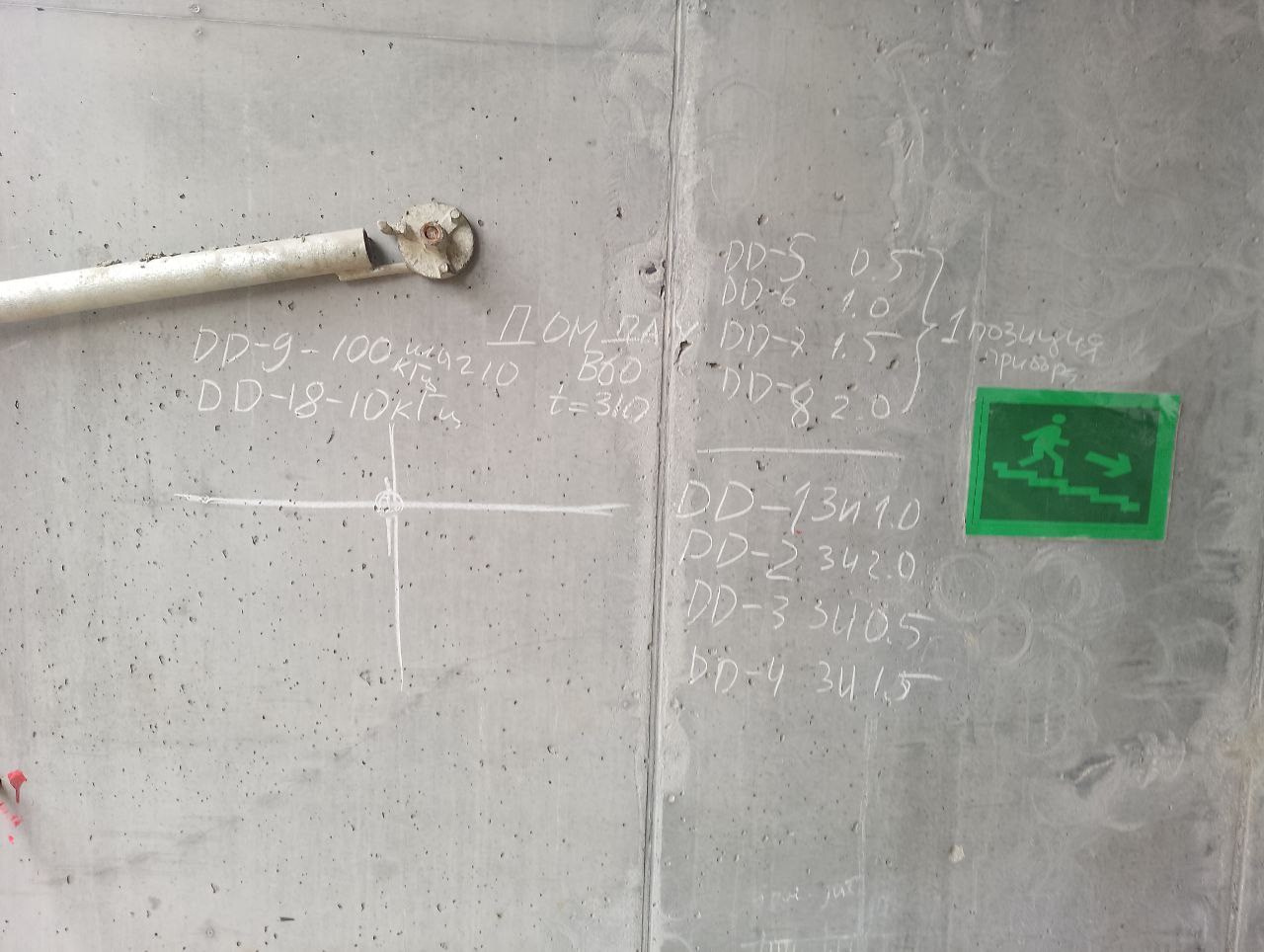

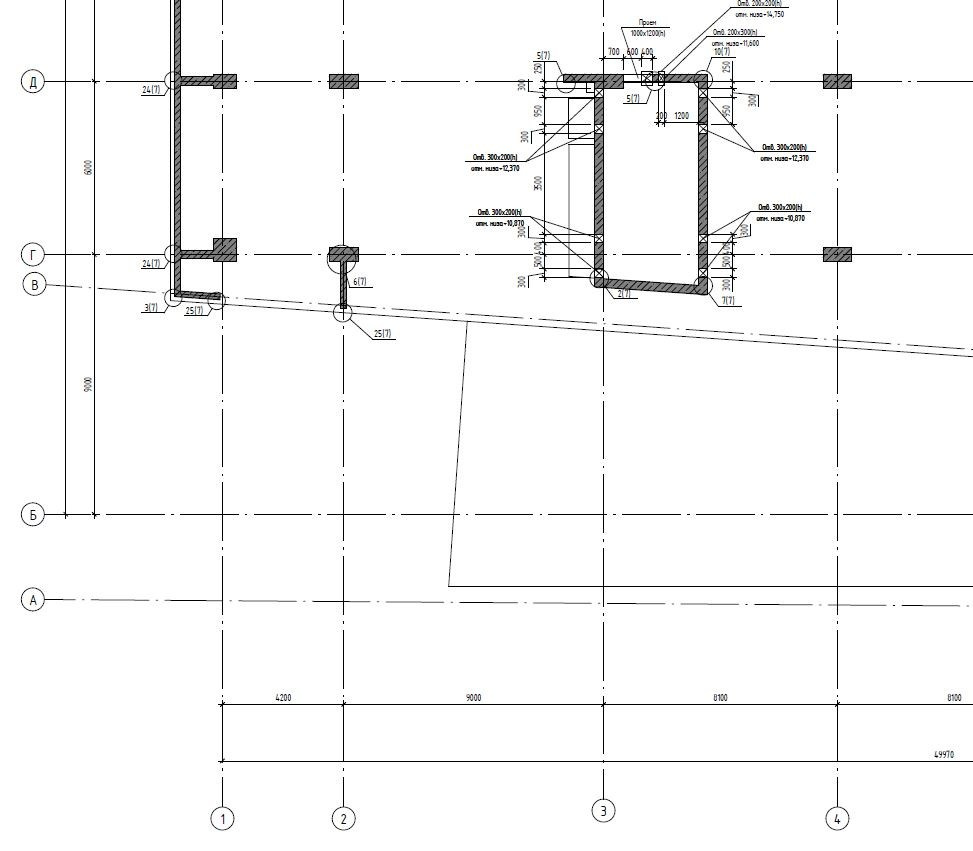

Выполнено зондирование фрагмента стены с различными значениями частоты зондирующего сигнала томографа в диапазоне 100-10кГц с шагом 10кГц и визуализацией внутренней среды стены в виде В-томограммв (В-скана). Центр антенной решетки располагался над осью ближайшего к оператору арматурному стержню. Фотография участка обследования, схема армирования стены и полученные результаты представлены ниже.

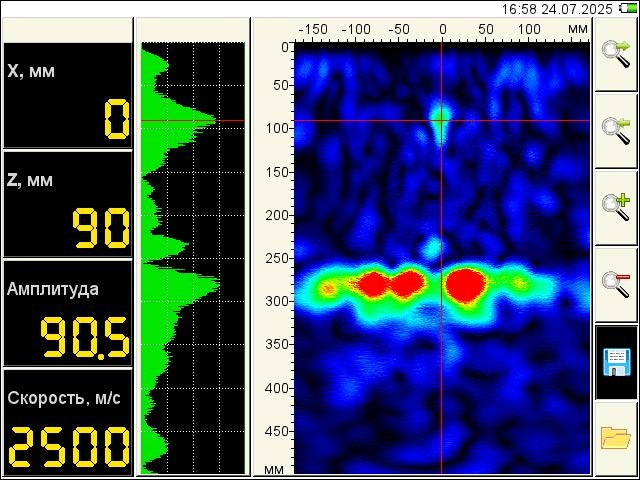

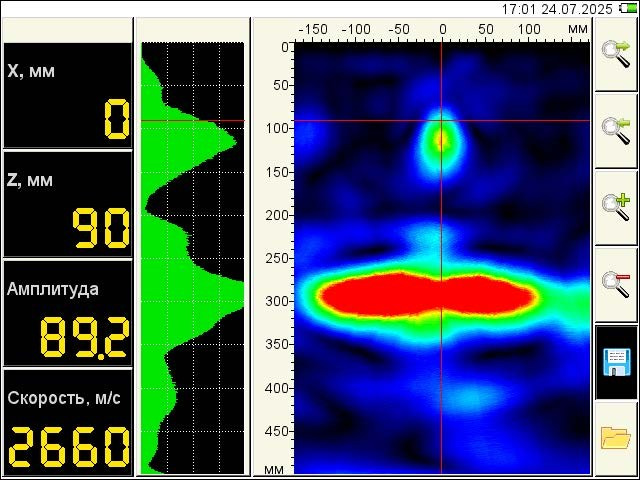

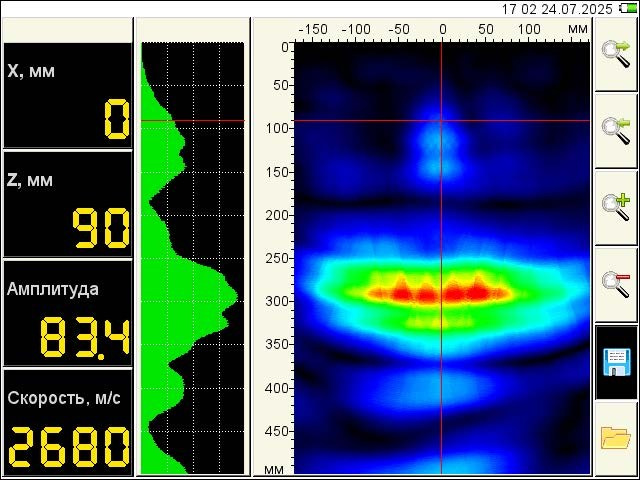

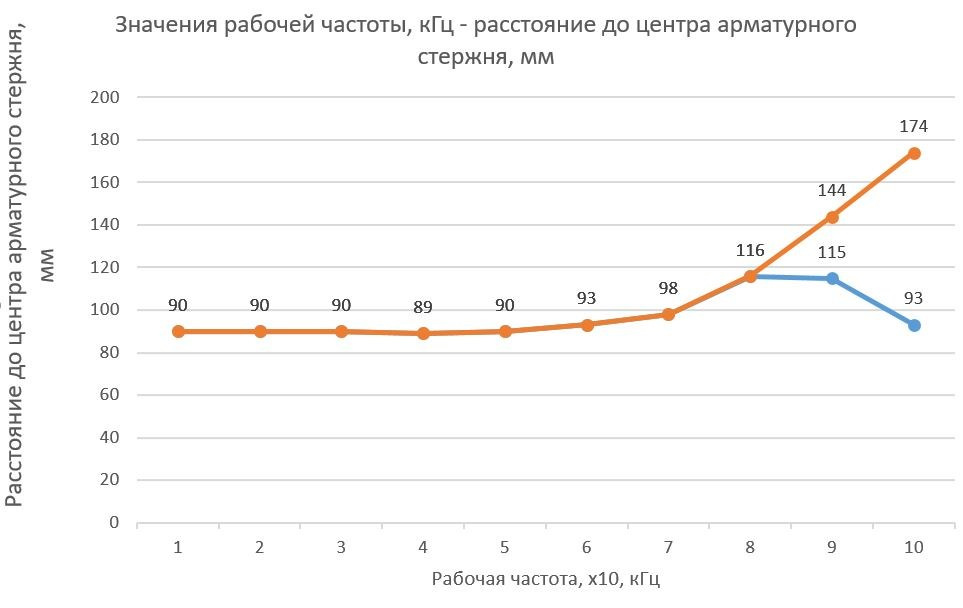

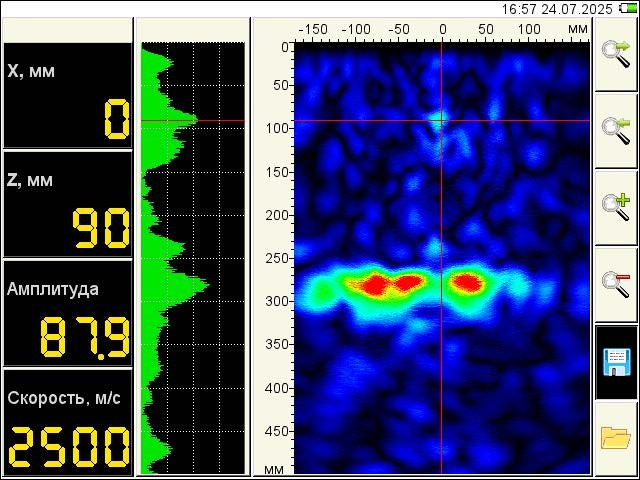

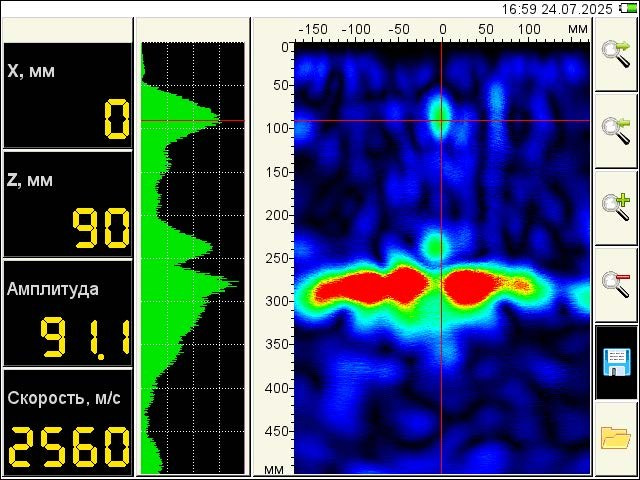

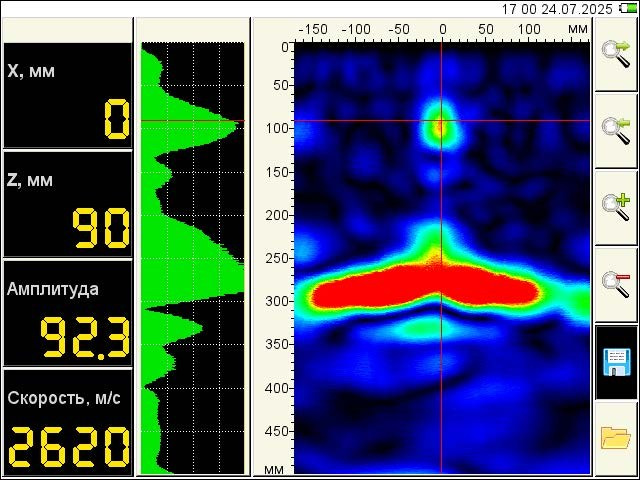

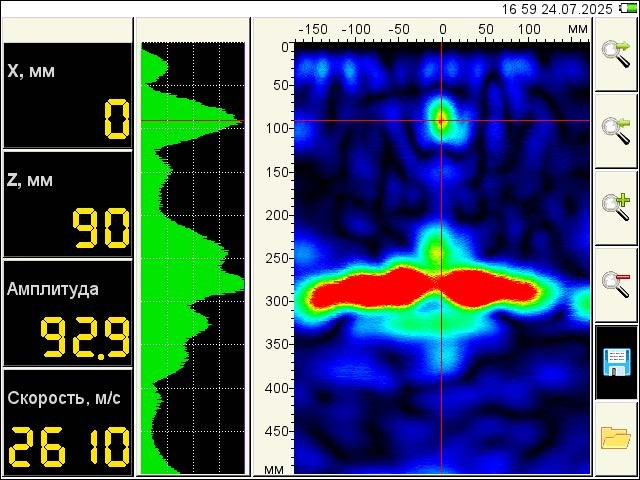

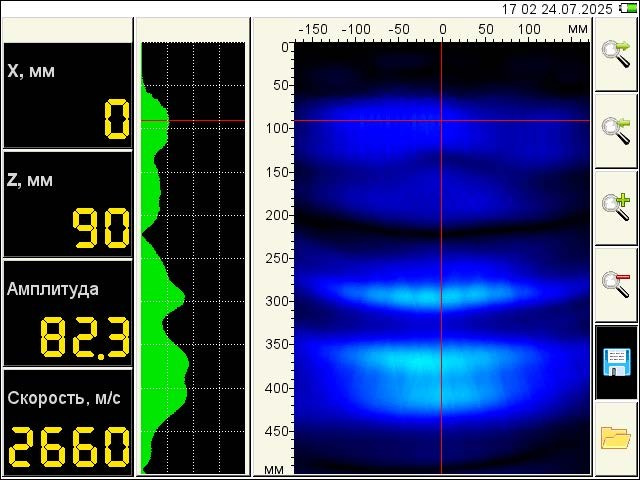

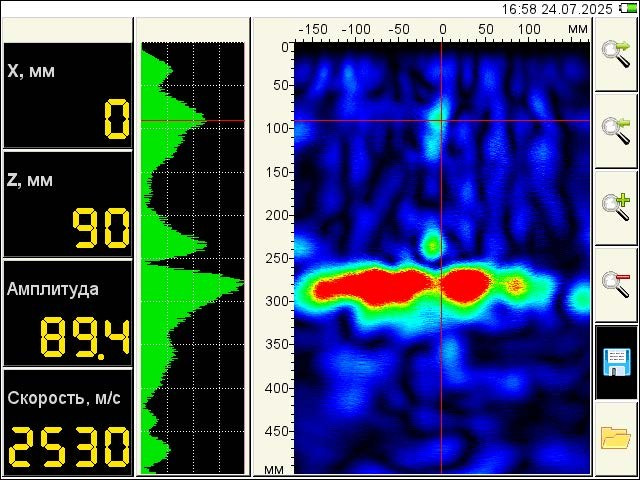

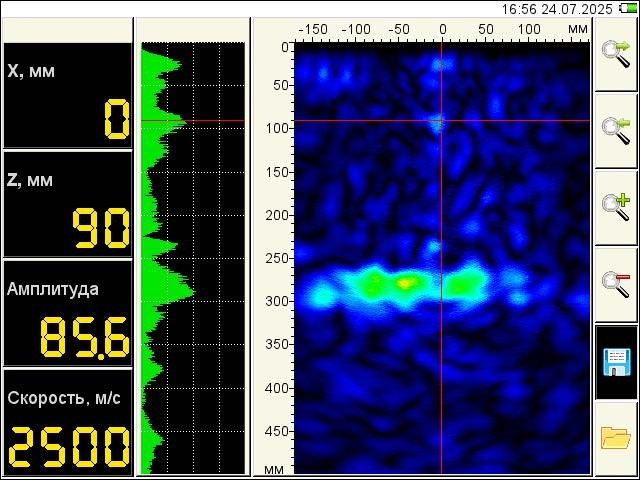

По томограммам можно увидеть, что в диапазоне рабочих частот 10-50кГц, измеренное значение до центра арматурного стержня не меняется, далее оно начинает увеличиваться в диапазоне 50-80КГц. В диапазоне 80-100кГц арматурный образ представлен в виде двух образов «рассыпается» на глубинах 115, 144 (90кГц) и 93, 174 (100кГц).
Из этого, можно следующие выводы:
Так как, при автоматическом измерении скорости ультразвуковых волн, оно выполняется по поверхности конструкции, то при увеличении частоты зондирующего сигнала, уменьшается длина волны и дефекты на поверхности конструкции оказывают меньшее влияние на результаты измерений скорости (точнее, появляется влияние более мелких дефектов). Поэтому измеренные значения скорости варьируются от 2500 м/с (100кГц) до 2660 м/с (10кГц). Разница в измеренной скорости будет влиять на измерение координаты до центра арматурного стержня (29%).
Поэтому, при необходимости получения точного численного результата при измерении толщины защитного слоя (координаты центра арматурного стержня) ультразвуковым томографом, необходимо выполнять построение градуировочной зависимости.
Кроме того, рабочие частоты менее 20кГц и более 80кГц, не позволяют получить образ арматурного центра на томограмме, и, как следствие подходят для решения данной задачи.
