ОБЪЕКТ

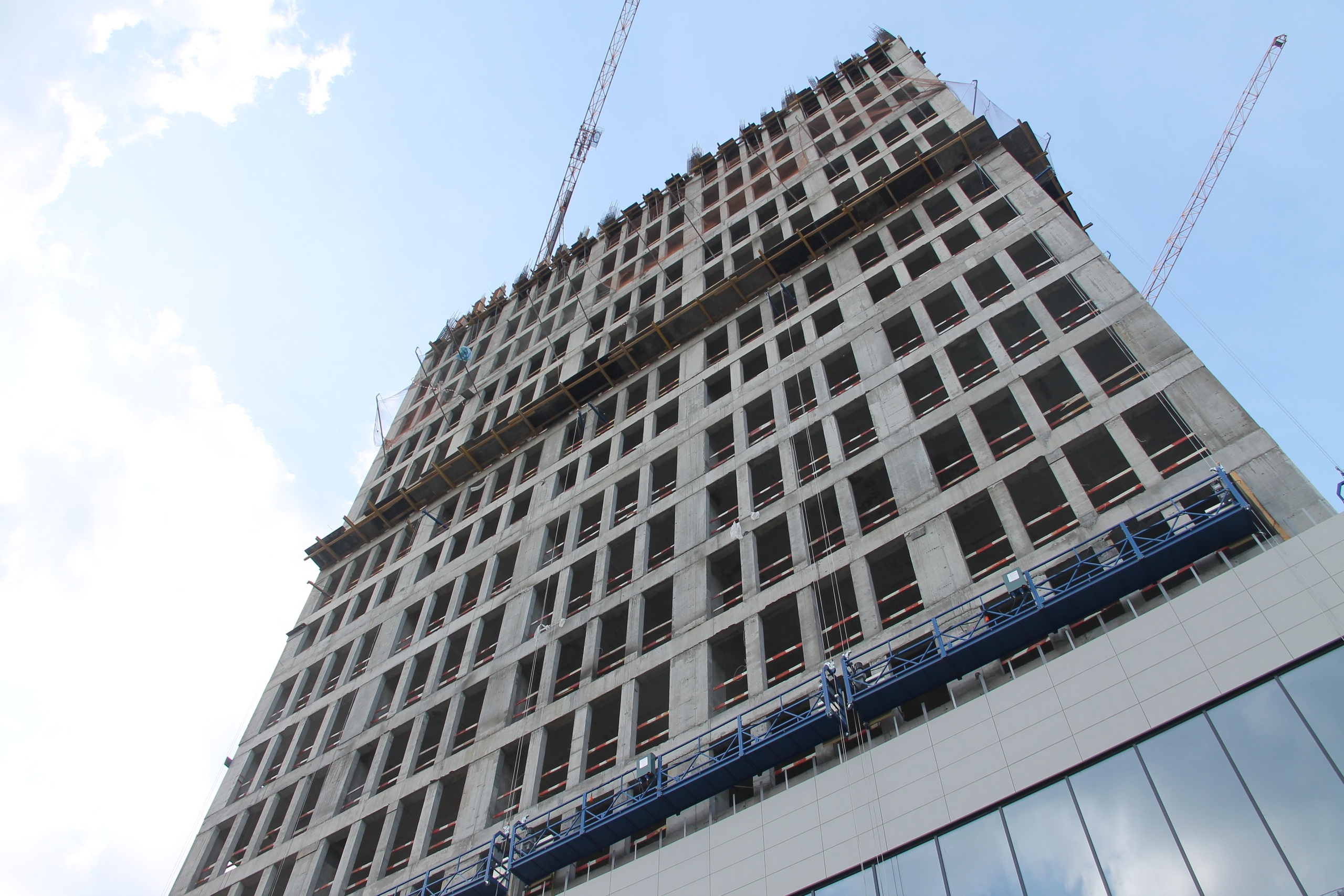

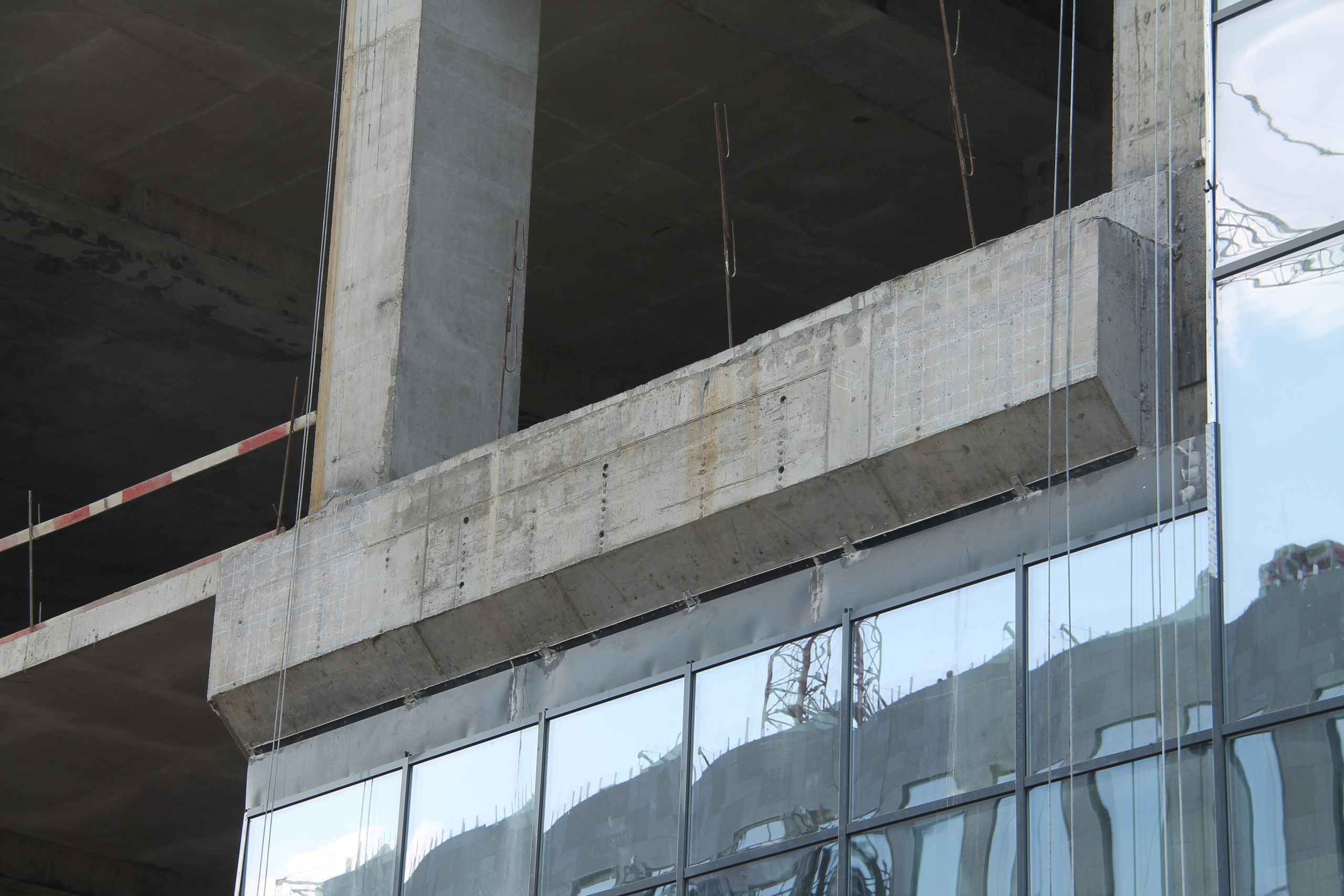

Консольная балка монолитная железобетонная, строящегося здания.
ЦЕЛИ И ЗАДАЧИ
Для определения возможности устройства и места расположения вклеиваемых анкерных групп и закладных деталей мостового перехода, было выполнено обследование консольной балки ультразвуковым эхометодом. Целью обследования, являлось определение фактического положения элементов арматурного каркаса балки.
Выполнялся анализ проектной, рабочей и исполнительной документации на монолитные железобетонные конструкции балки Бм-1, ее визуальное и инструментальное обследование. Для определения необходимых геометрических характеристик балки Бм-1, а также определения параметров системы армирования конструкции, было выполнено определение значения величины защитного слоя магнитным методом по ГОСТ 22 904 и зондирование отдельных участков конструкции балки Бм-1 томографом ультразвуковым низкочастотным A1040 MIRA.
МЕТОДИКА
При проведении работ по определению параметров армирования (проекций осей арматурных стержней на боковой грани балки) отдельных зон монолитной железобетонной балки, толщиной 600 мм, строящегося здания, использовался метод ультразвуковой эхо-томографии и магнитный метод по ГОСТ 22 904.
ПРИБОРЫ И ИНСТРУМЕНТЫ
Томограф ультразвуковой низкочастотный А1040 MIRA, приборы для поиска арматуры Profometr, Поиск-2.1.
ВЫВОДЫ
По результатам работы по определению параметров армирования балки, толщиной 600 мм, сделаны выводы:

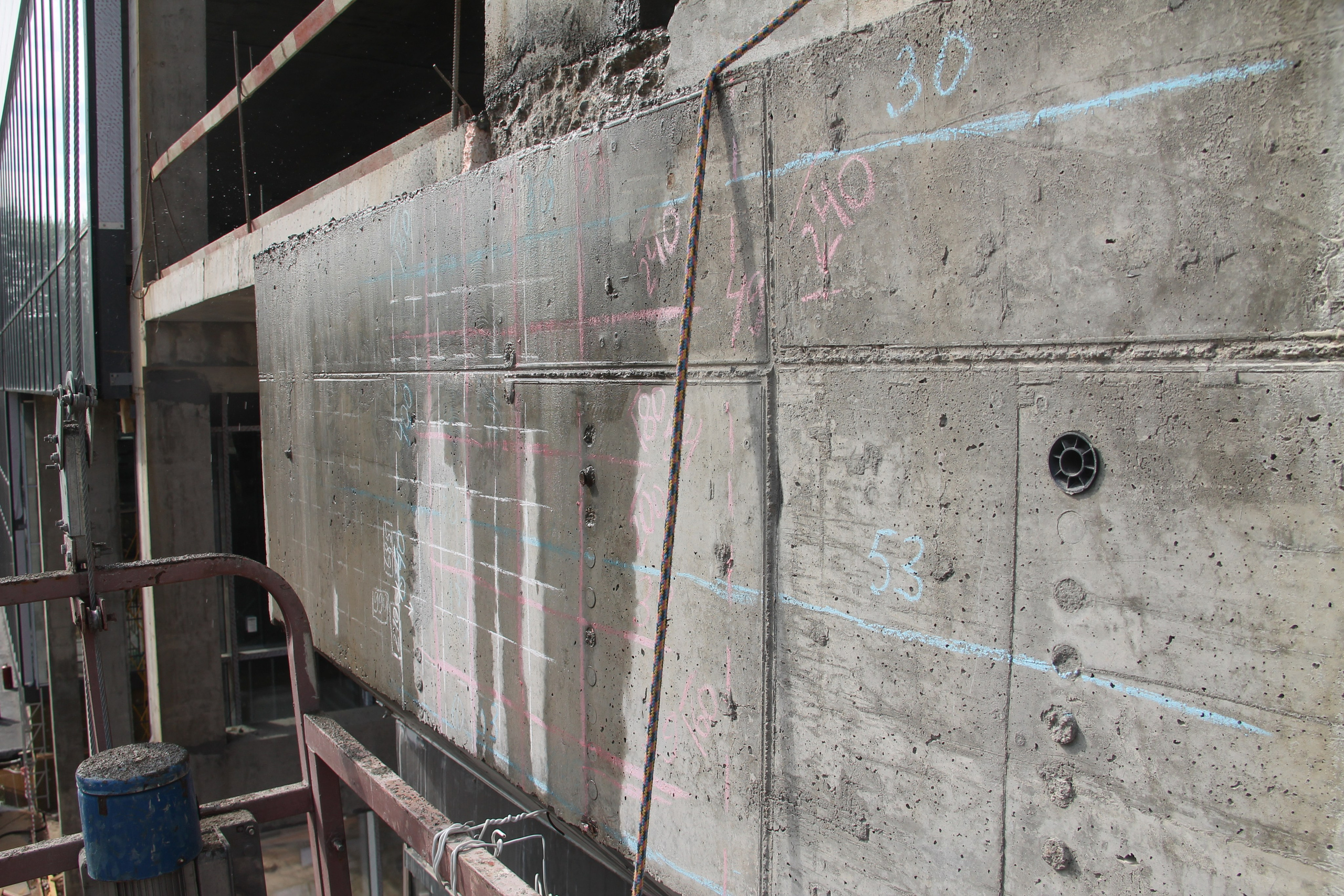

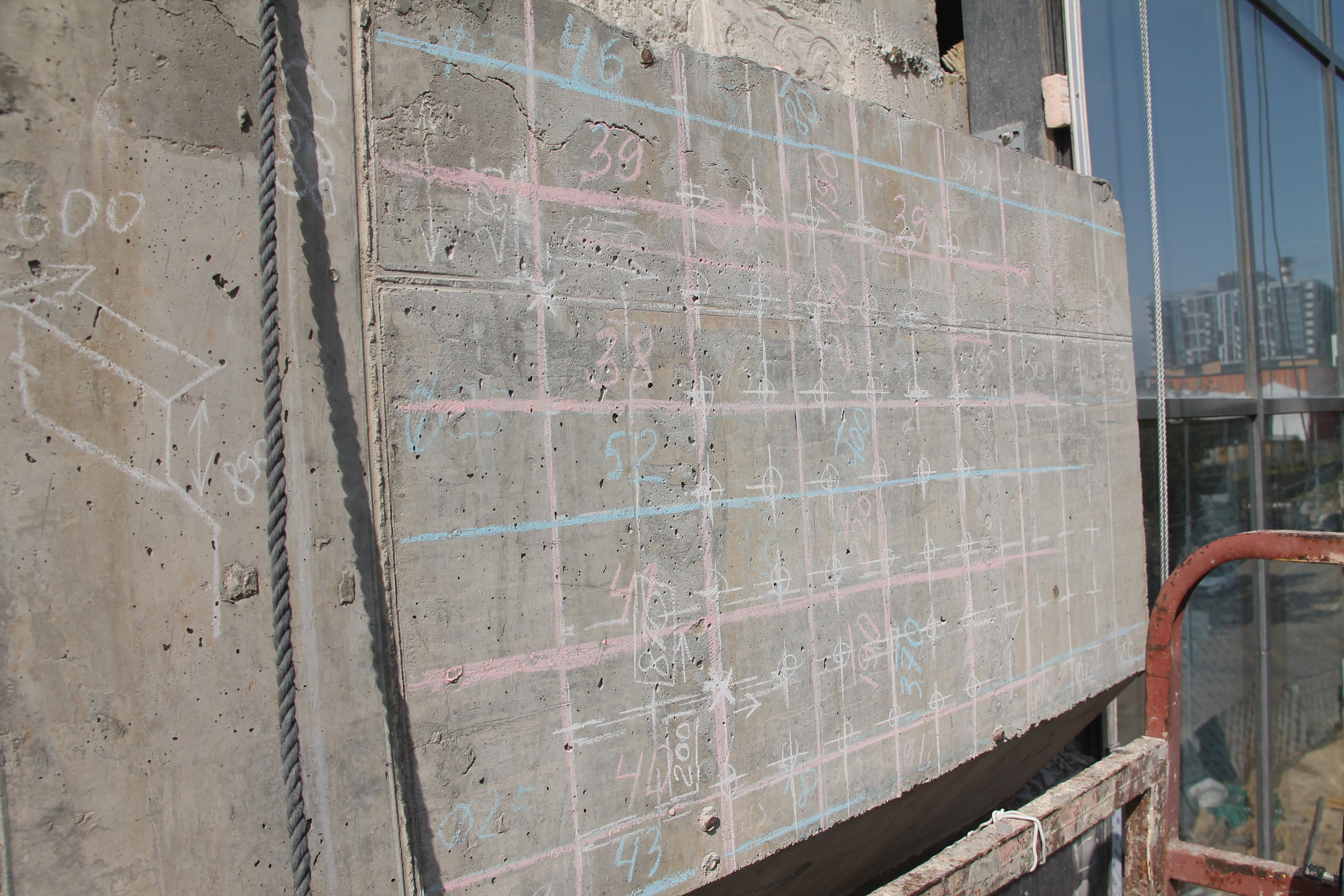

— Заказчику переданы схемы фактического армирования монолитной железобетонной балки с указанием расположения рабочей и конструктивной арматуры и фактических параметров армирования (шаг стержней и толщина защитного слоя).
— Стержни 2-го и 3-го рядов плоских каркасов вертикального армирования балки выполнены с смещением в плане, что ограничивает возможность установки вклеиваемых анкерных групп.
