ОБЪЕКТЫ
При выполнении технических обследований бетонных и железобетонных конструкций и элементов зданий, специалистами ООО «Томография железобетона» был накоплен огромный опыт применения приборов неразрушающего контроля, реализующих ультразвуковой эхометод, метод прохождения, а также метод георадиолокационного зондирования (георадар). При обследовании, мы используем аппаратуру фирмы ООО «Акустические контрольные системы» (дефектоскопы и томографы), георадарное оборудование фирм ООО «Логис» и Proseq, что дает нам точные и надежные результаты.
Данные методы успешно зарекомендовали себя:
— при определении геометрических характеристик монолитных железобетонных фундаментных плит и ростверков, стен подземной части здания, подпорных стен, стен в грунте, в том числе, при одностороннем доступе к конструкциям (определение толщины);
— при определении наличия/отсутствия холодных швов бетонирования (расслоения, косослой) монолитных железобетонных фундаментных плит и ростверков, стен подземной части здания, подпорных стен, стен в грунте, в том числе, при одностороннем доступе к конструкциям;
— при определении наличия/отсутствия скрытых дефектов внутренней структуры бетона (трещин, полостей, каверн, участков неуплотненного бетона) монолитных железобетонных фундаментных плит и ростверков, стен, пилонов, колонн, плит перекрытий и покрытий, в том числе, при одностороннем доступе к конструкциям;
— при определении положения элементов арматурного каркаса железобетонных конструкций (стержней вертикальной и горизонтальной рабочей арматуры пилонов и колонн, арматуры верхней и нижней сеток в плитах перекрытий и покрытий), определении параметров армирования (шаг, толщина защитного слоя, количество слоев армирования);
— при приемке готовых монолитных бетонных и железобетонных конструкций в соответствии с требованиями рабочей документации (РД) и действующих нормативных документов;
— при техническом обследовании бетонных и железобетонных конструкций и элементов зданий и сооружений для изучения их внутренней структуры и сведения к минимуму количества контрольных вскрытий защитного слоя бетона.
ОБЪЕКТ

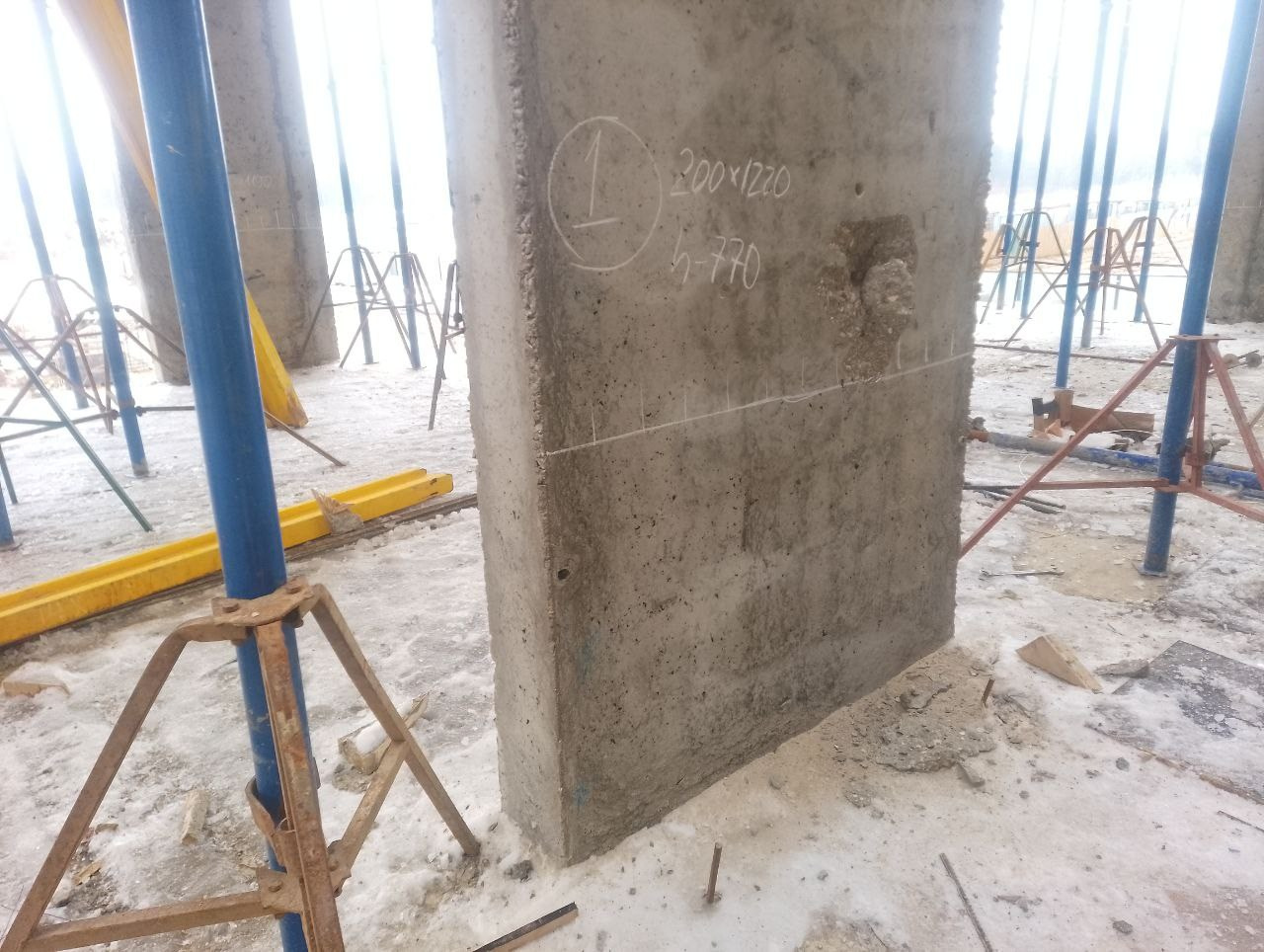

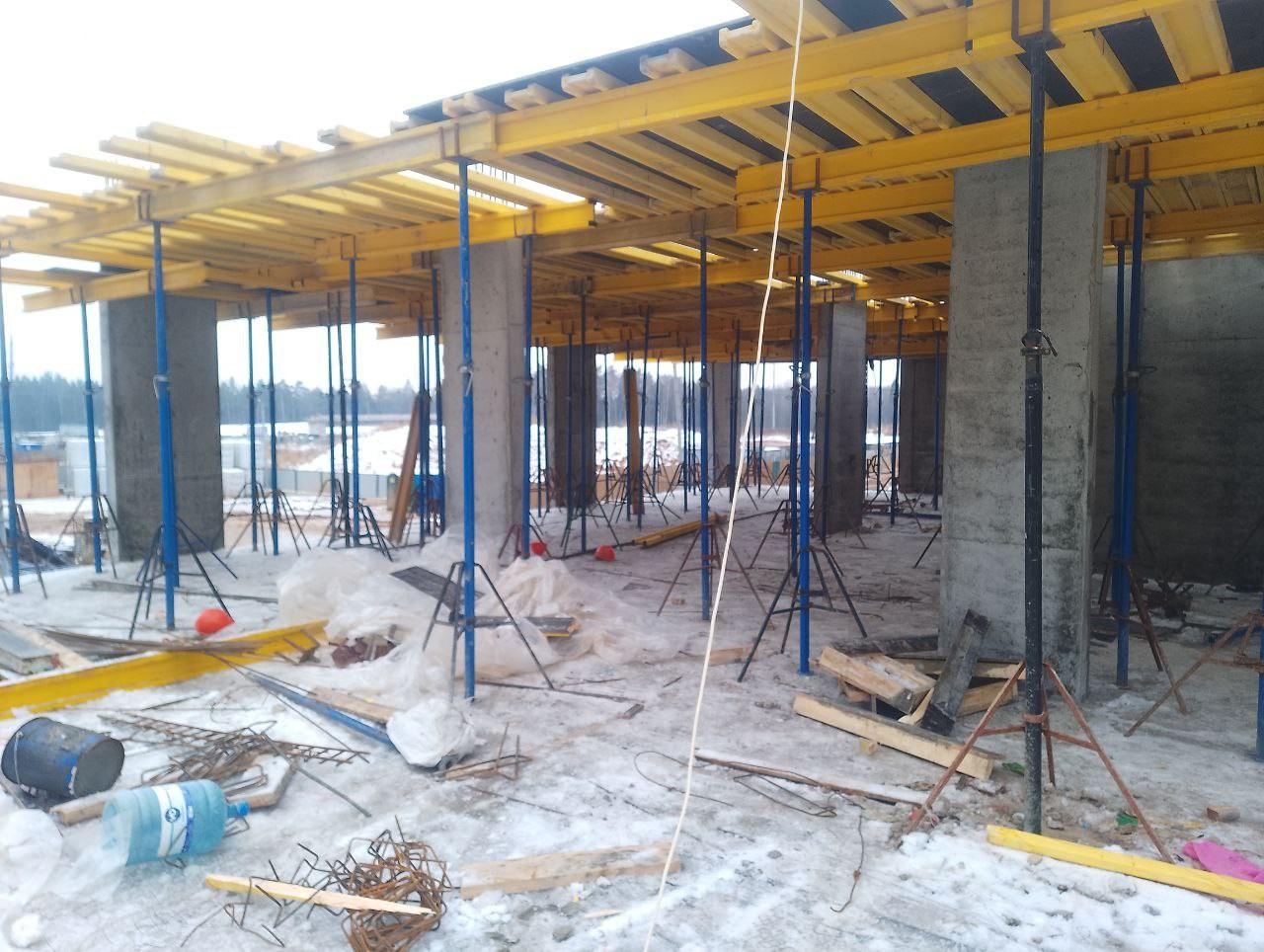

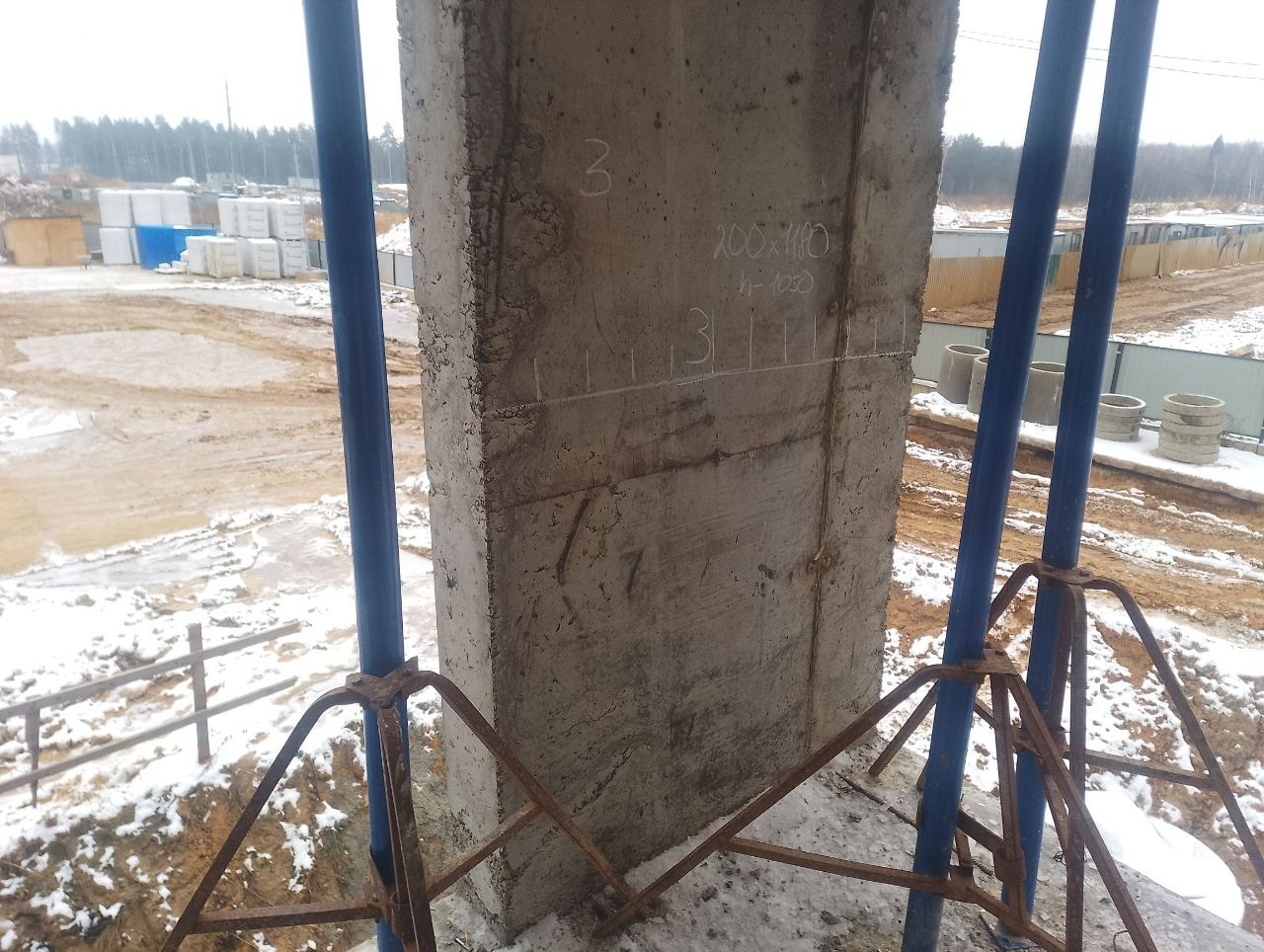

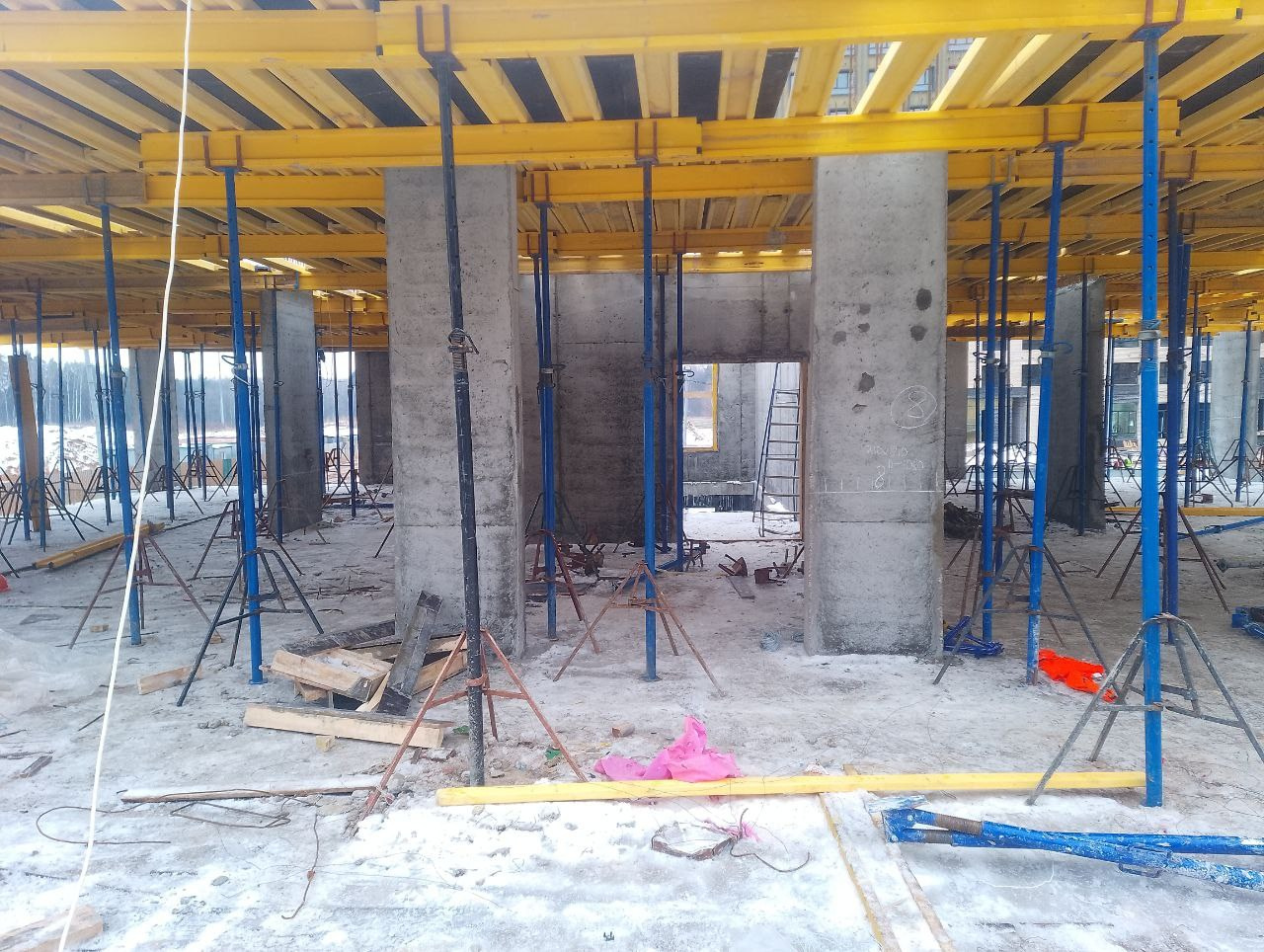

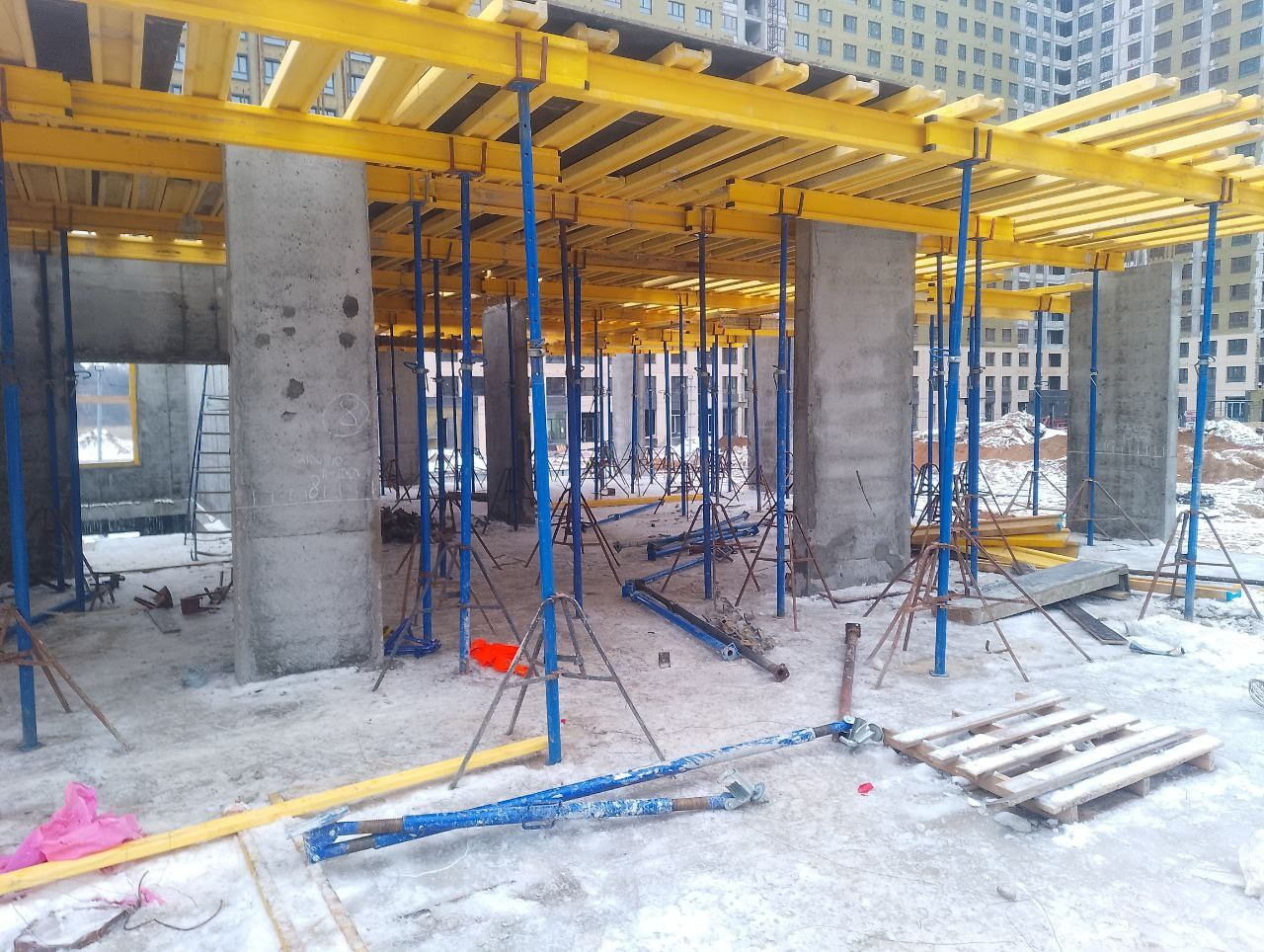

Строящееся здание дошкольной образовательной организации (ДОО). Конструктивная схема: каркас монолитный железобетонный. Вертикальные несущие конструкции: пилоны и стены, толщиной 200 мм.
ЦЕЛИ И ЗАДАЧИ

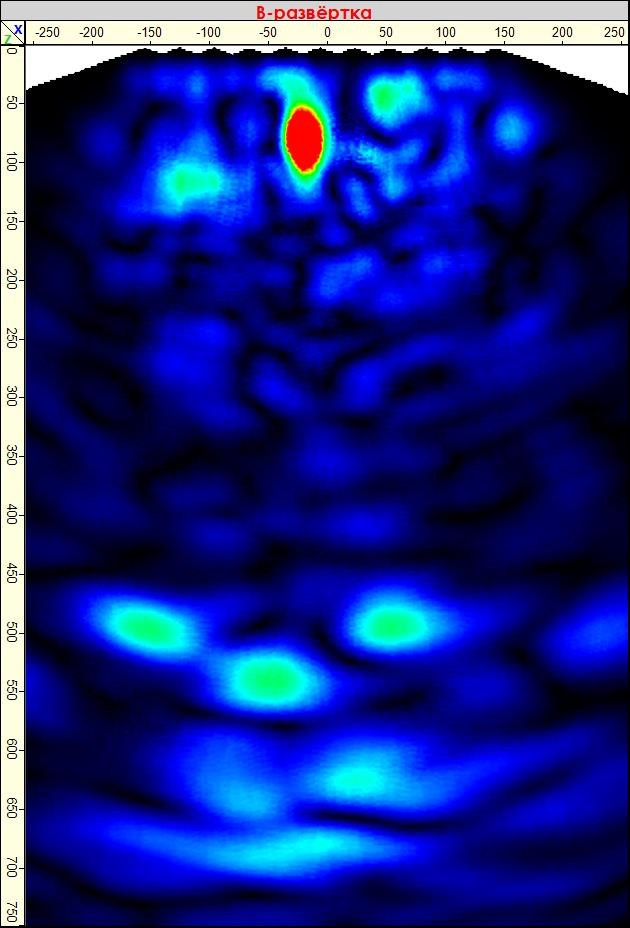

Определение параметров армирования пилонов и стен, толщиной 200 мм, строящегося здания дошкольной образовательной организации (ДОО).
ЦЕЛЬ РАБОТЫ
Целью работы являлось определение параметров армирования пилонов и стен, толщиной 200 мм.
МЕТОДИКА

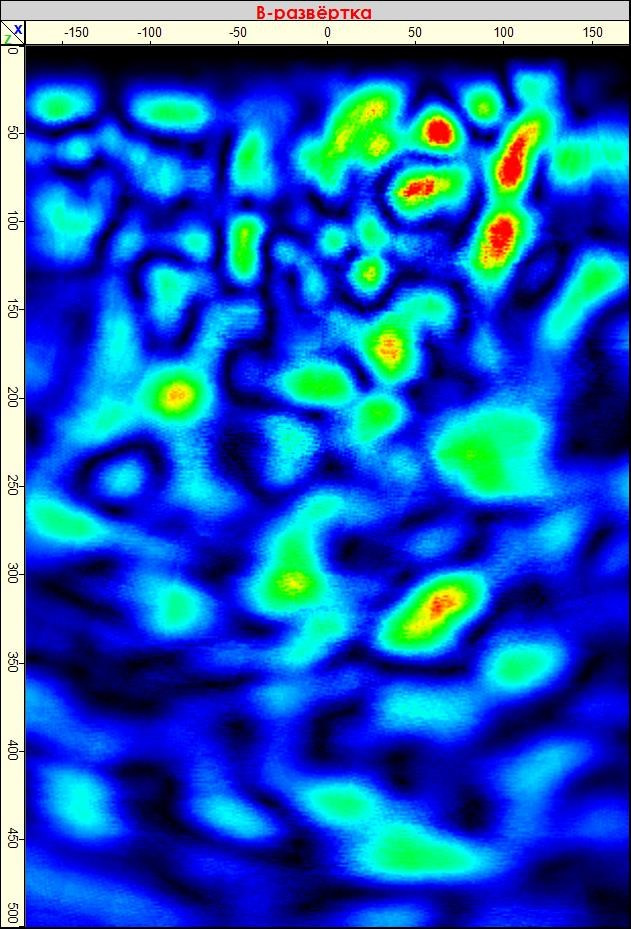

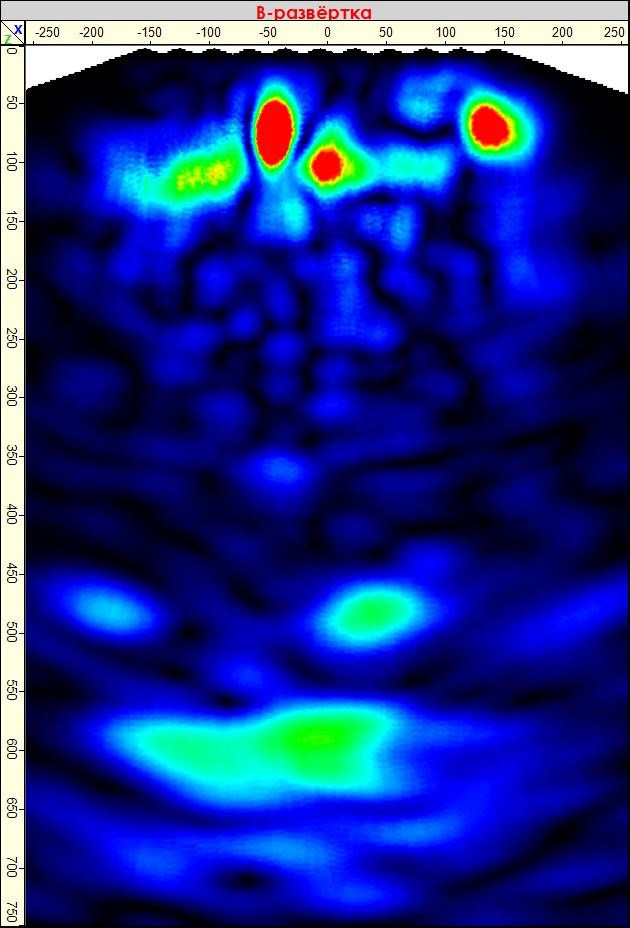

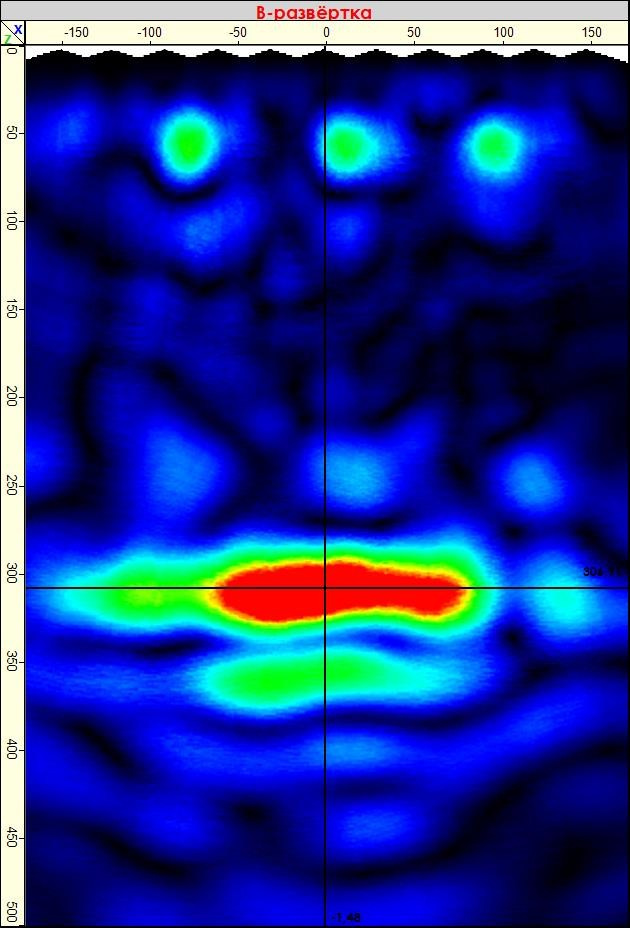

При проведении работ по определению параметров армирования пилонов и стен, толщиной 200 мм, строящегося здания ДОО, использовался метод ультразвуковой эхо-томографии.
ПРИБОРЫ И ИНСТРУМЕНТЫ
Томограф ультразвуковой низкочастотный А1040 MIRA
ВЫВОДЫ

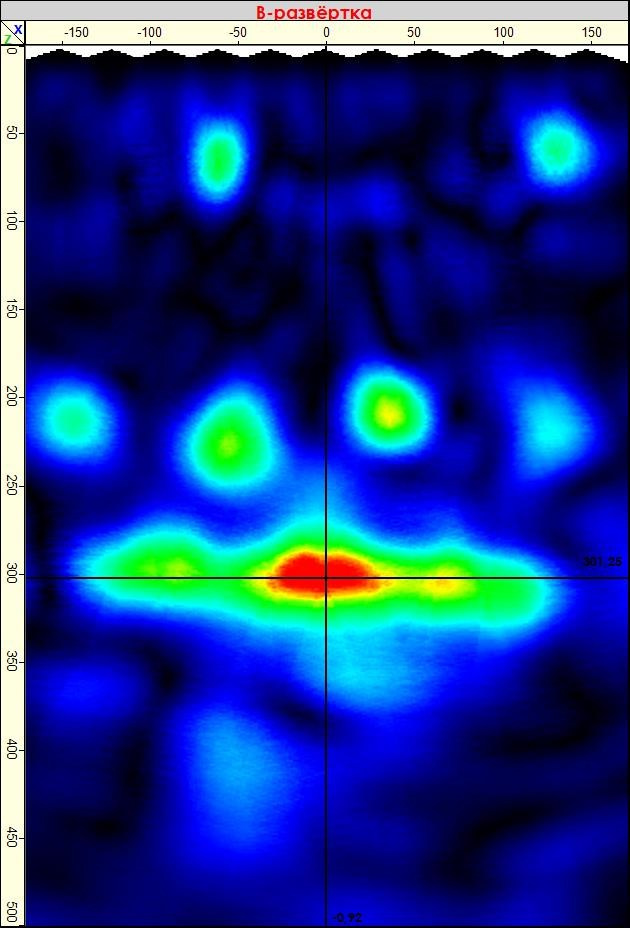

По результатам работы по определению параметров армирования пилонов и стен, толщиной 200 мм, сделаны выводы:
— отдельные пилоны и стены не соответствует требованиям рабочей документации (шаг, общее кол-во стержней по проекту, толщина защитного слоя) и требованиям СП 70.13330.
ОБЪЕКТ

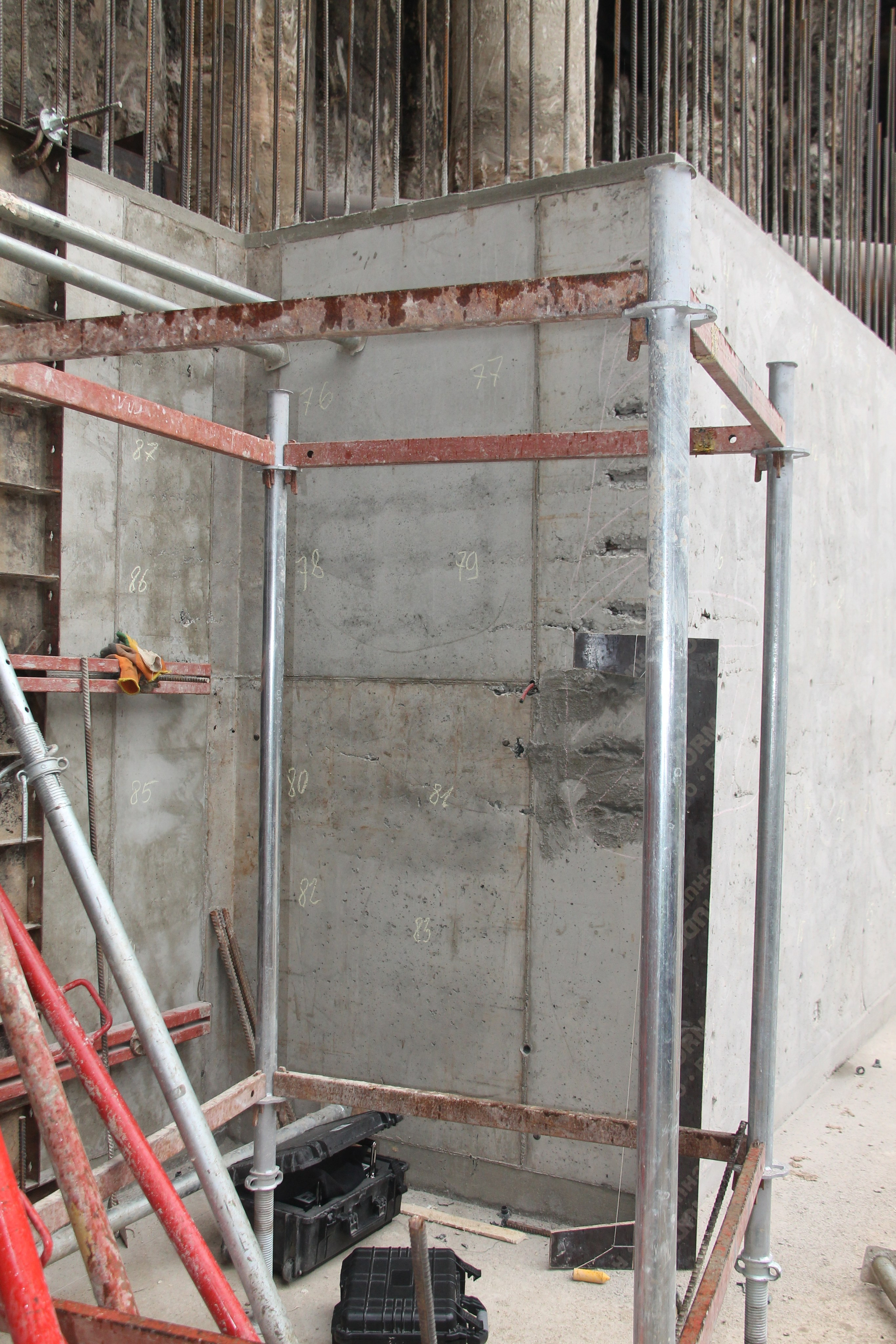

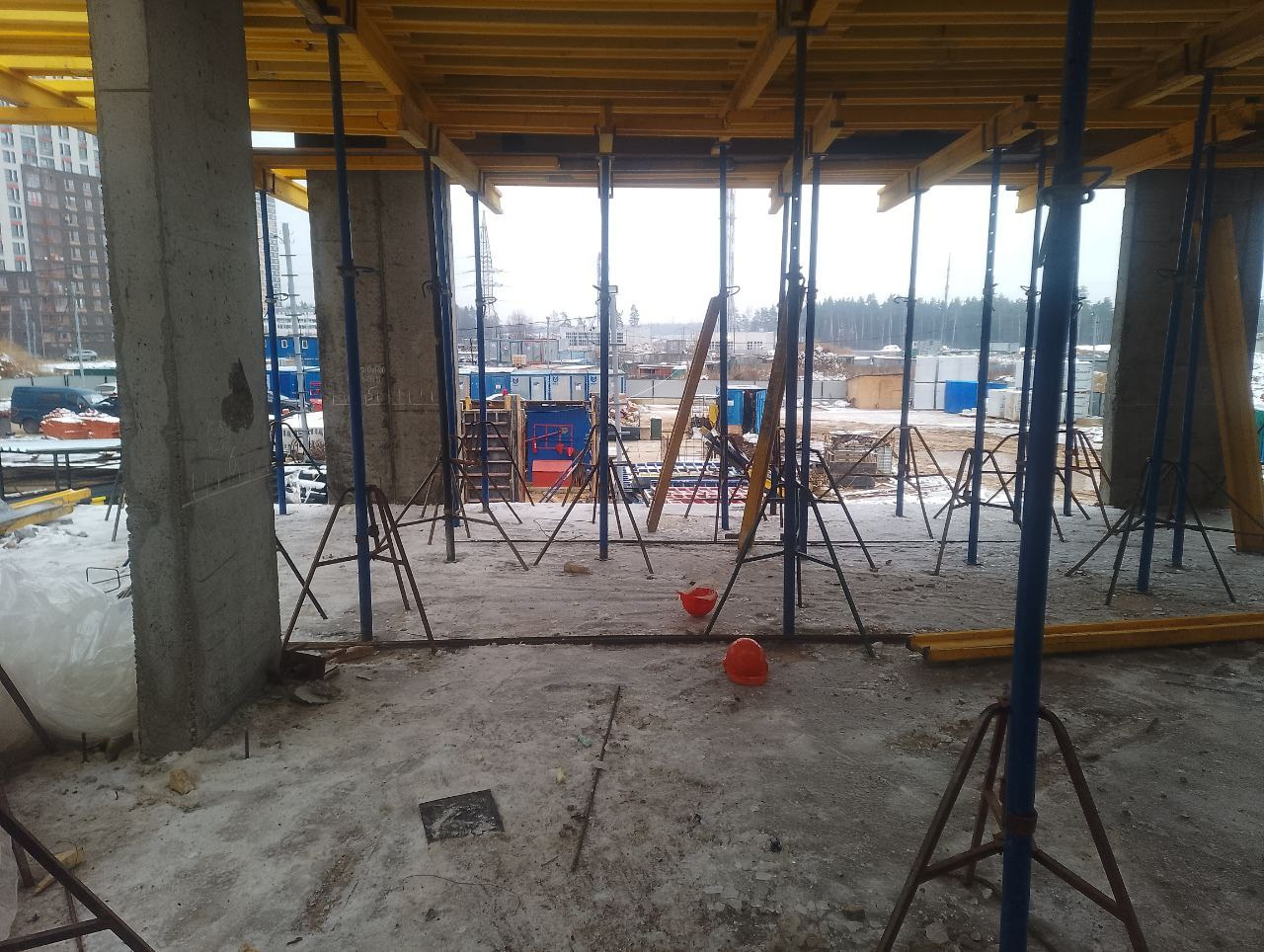

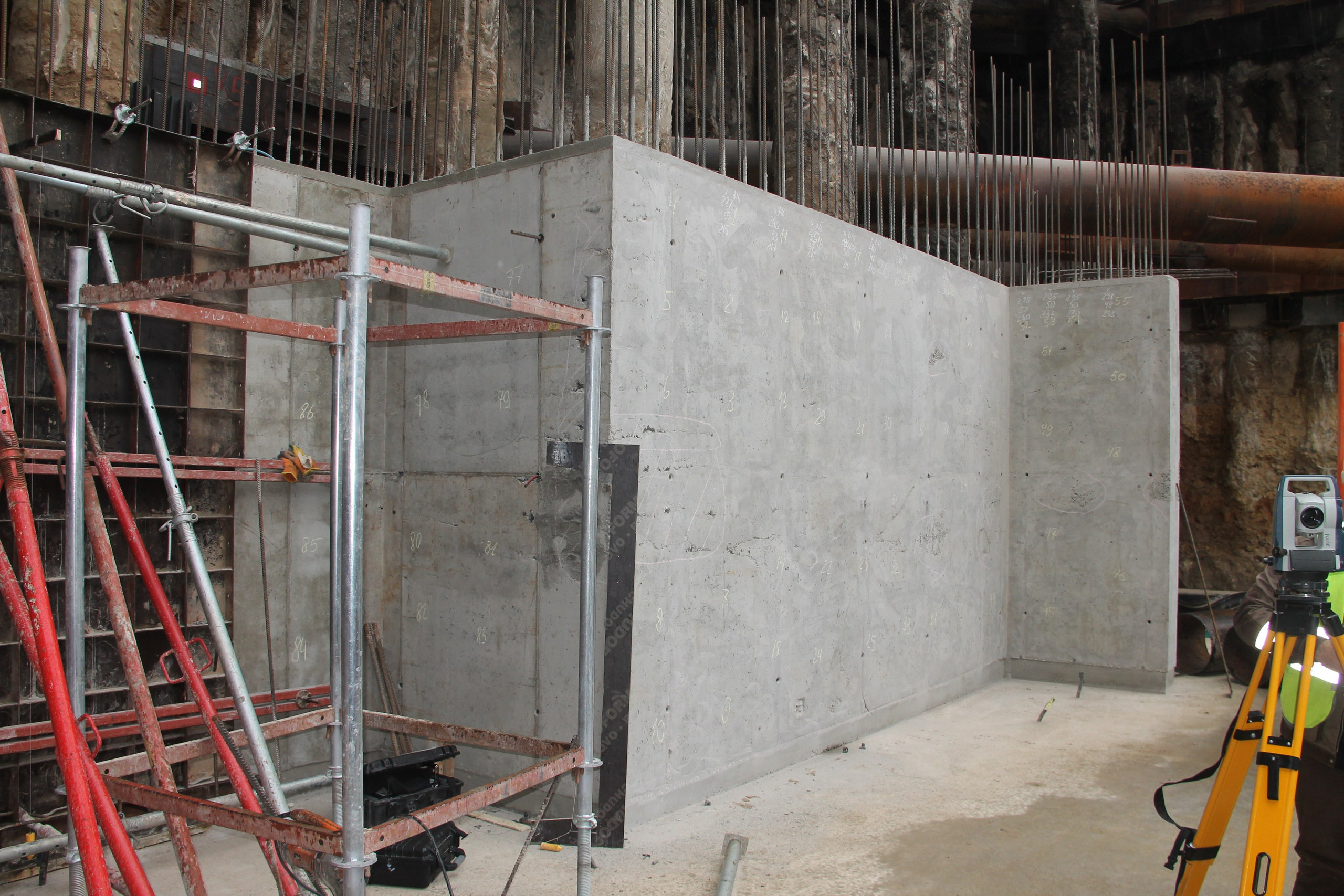

Жилой дом с подземным паркингом. Конструктивная схема: каркас монолитный железобетонный. Вертикальные несущие конструкции: пилоны и стены.
ЦЕЛИ И ЗАДАЧИ

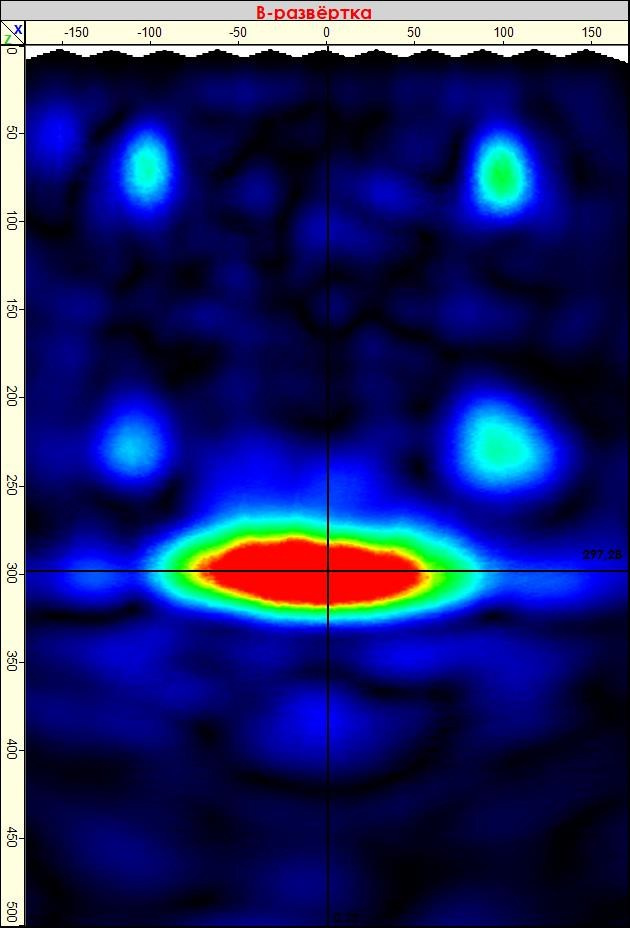

Выборочное определение наличия дефектов внутренней структуры бетона в стенах типов, толщиной 300 мм с односторонним доступом к конструкциям.
ЦЕЛЬ РАБОТЫ
Целью работы являлось определение наличия дефектов внутренней структуры бетона в стенах типов, толщиной 300 мм с односторонним доступом к конструкциям.
МЕТОДИКА
При проведении работы по определению наличия дефектов внутренней структуры бетона в стенах типов, толщиной 300 мм с односторонним доступом к конструкциям.
ПРИБОРЫ И ИНСТРУМЕНТЫ
Томограф ультразвуковой низкочастотный А1040 MIRA
ВЫВОДЫ

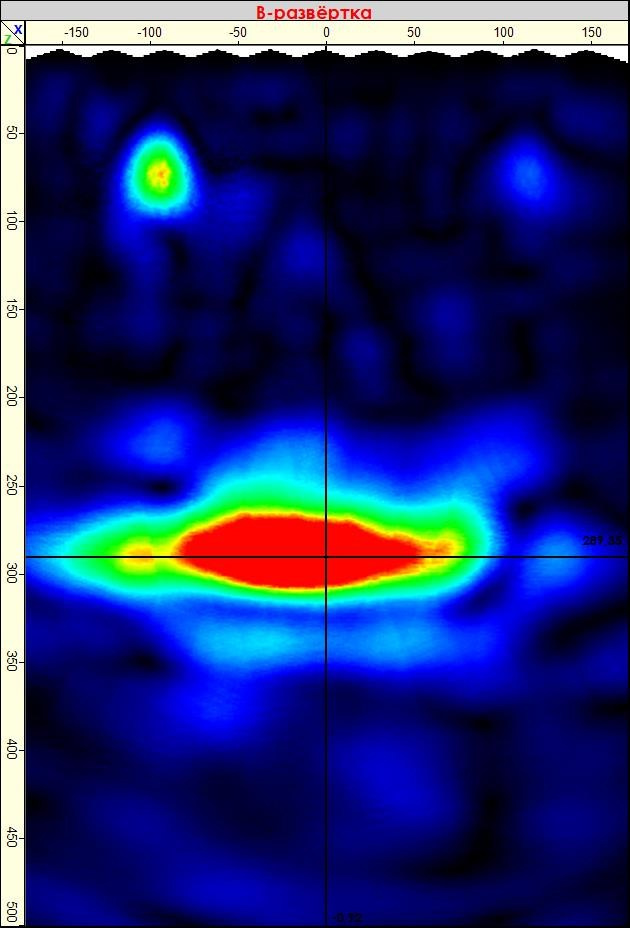

По результатам работы по определению наличия дефектов внутренней структуры бетона в стенах типов, толщиной 300 мм с односторонним доступом к конструкциям, сделаны выводы:

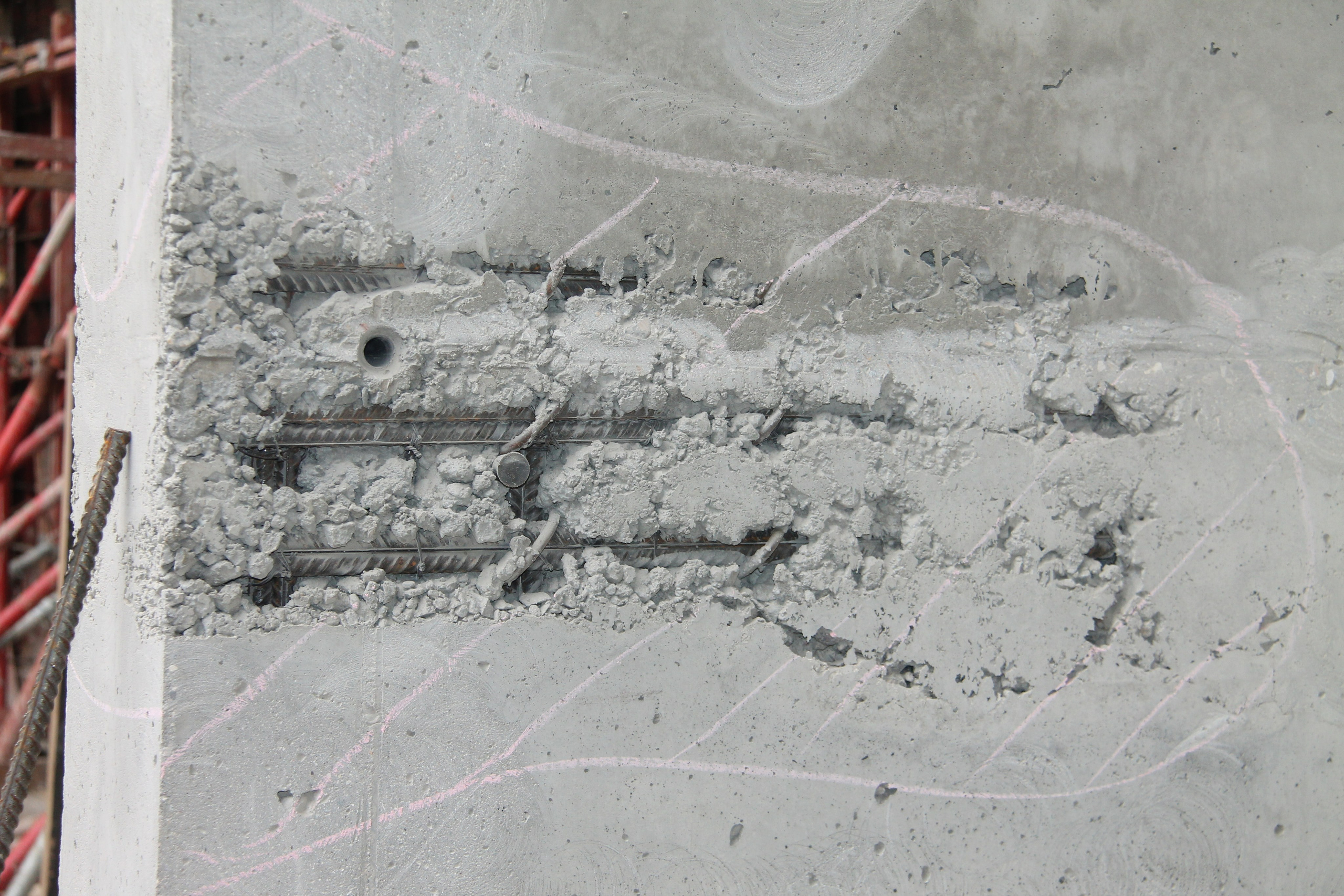

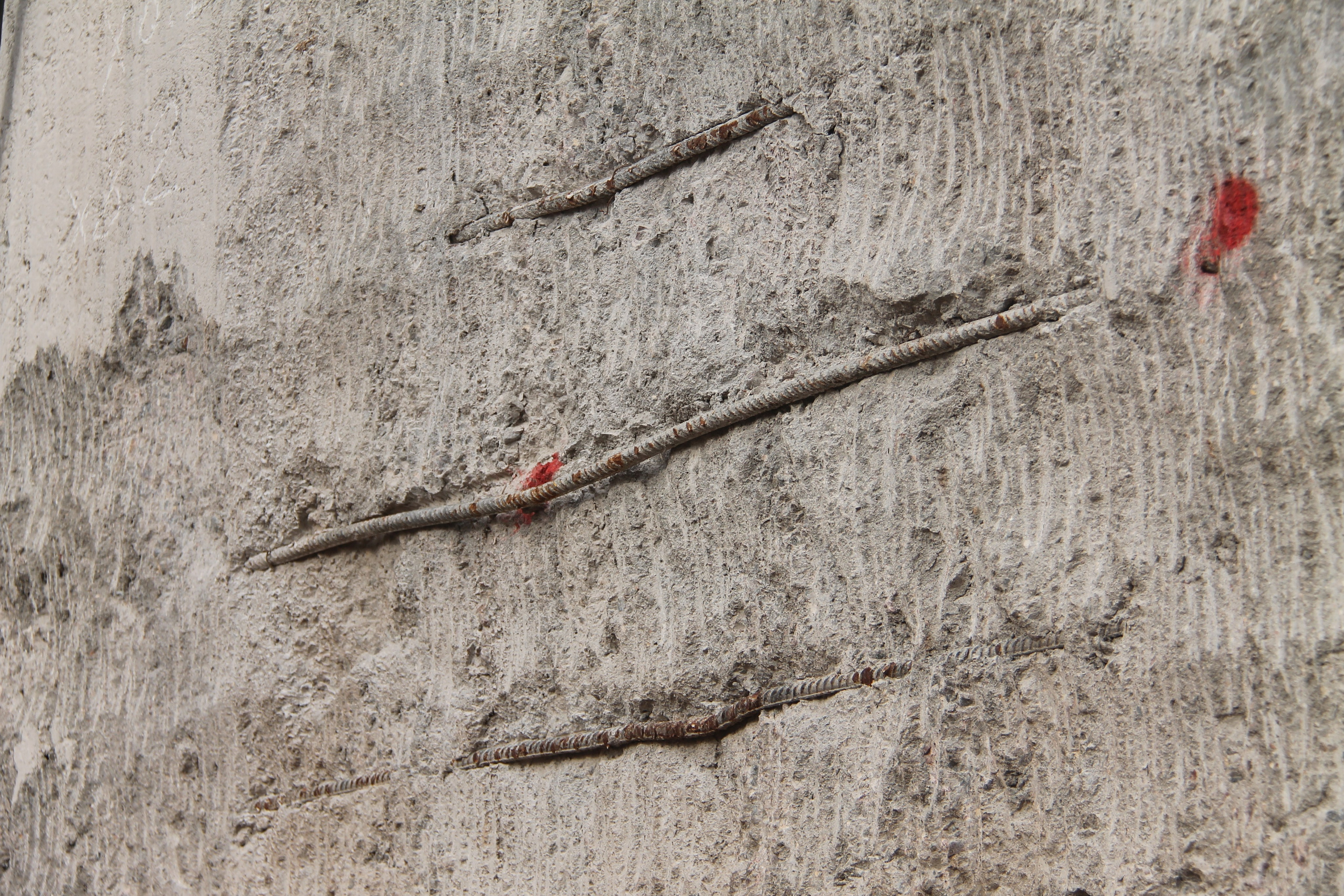

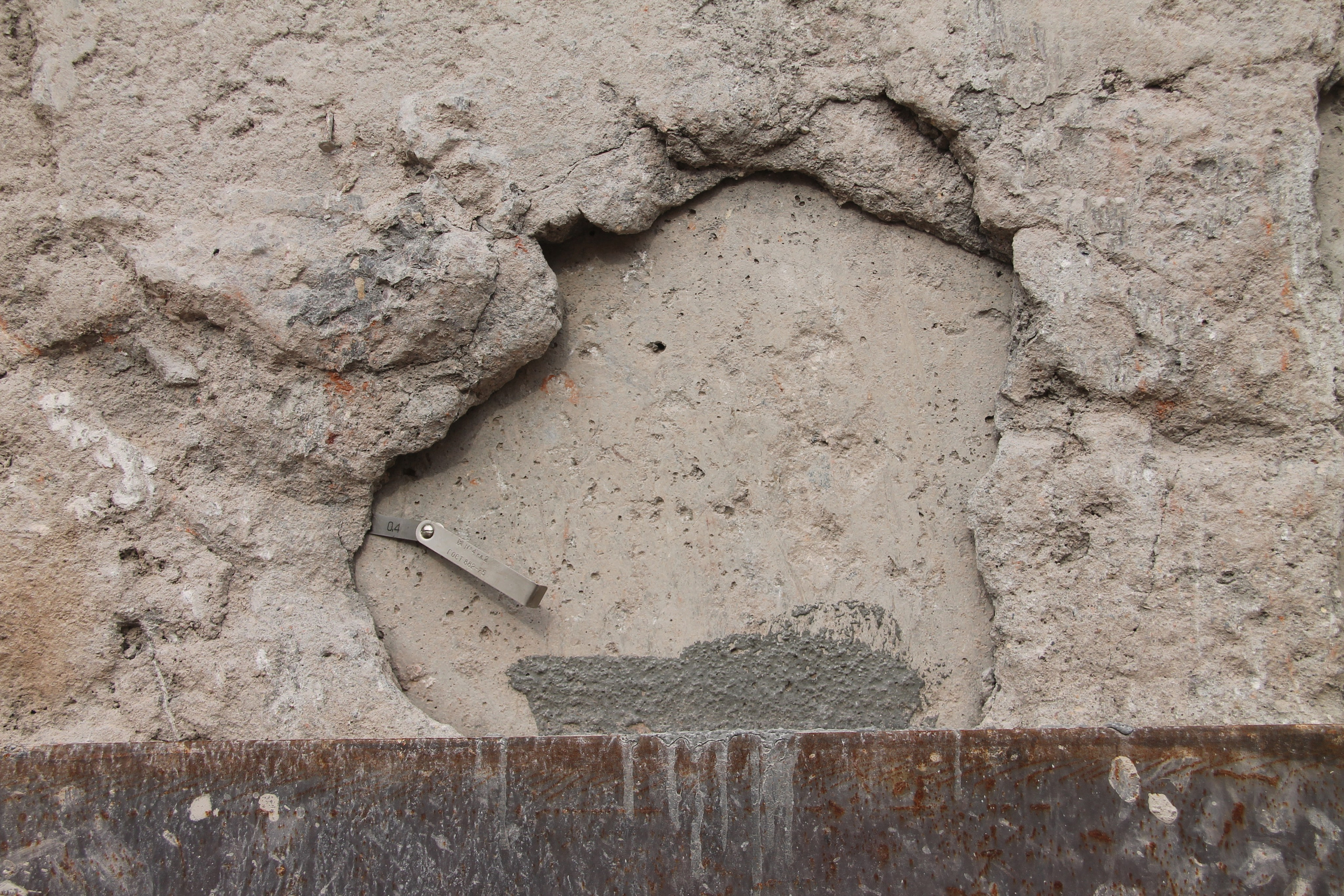

— при визуальном обследовании на лицевой поверхности конструкций выявлены отдельные участки с нарушением структуры бетона и оголением арматуры.

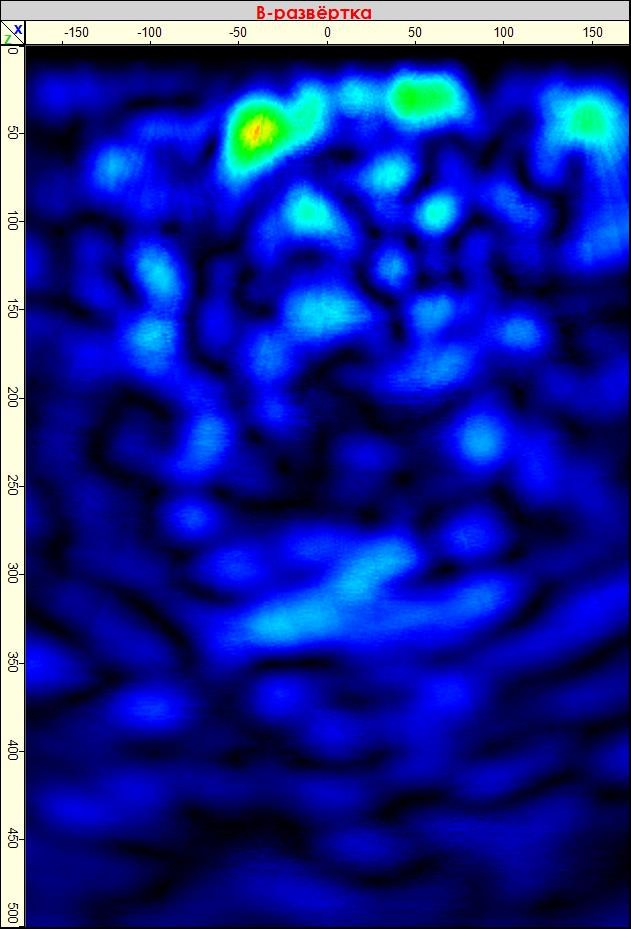

в результате обследования стен методами ультразвуковой эхо-томографии не выявлено скрытых дефектов внутренней структуры бетона (полостей, каверн, расслоений) с линейными размерами более 50 мм.
РЕКОМЕНДАЦИИ
Выполнить ремонт отдельных участков на лицевой поверхности конструкций с нарушением структуры бетона и оголением арматуры в соответствии с требованиями действующих нормативных документов
ОБЪЕКТ

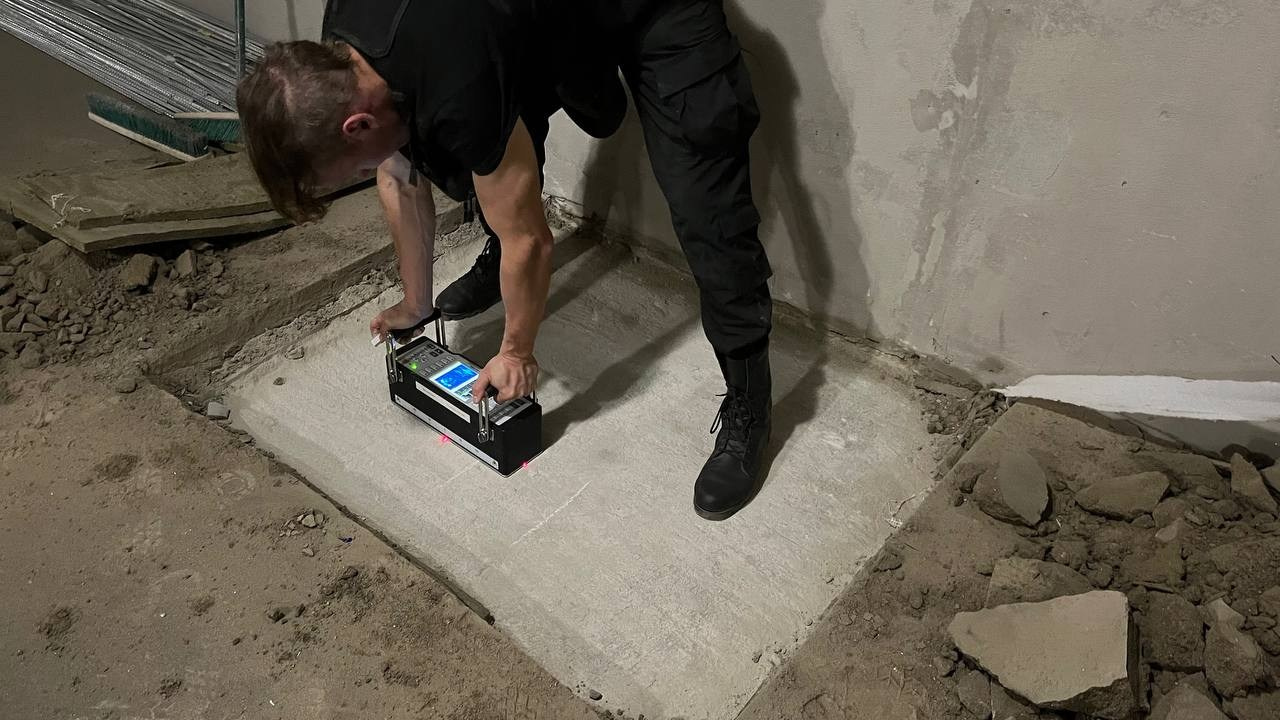

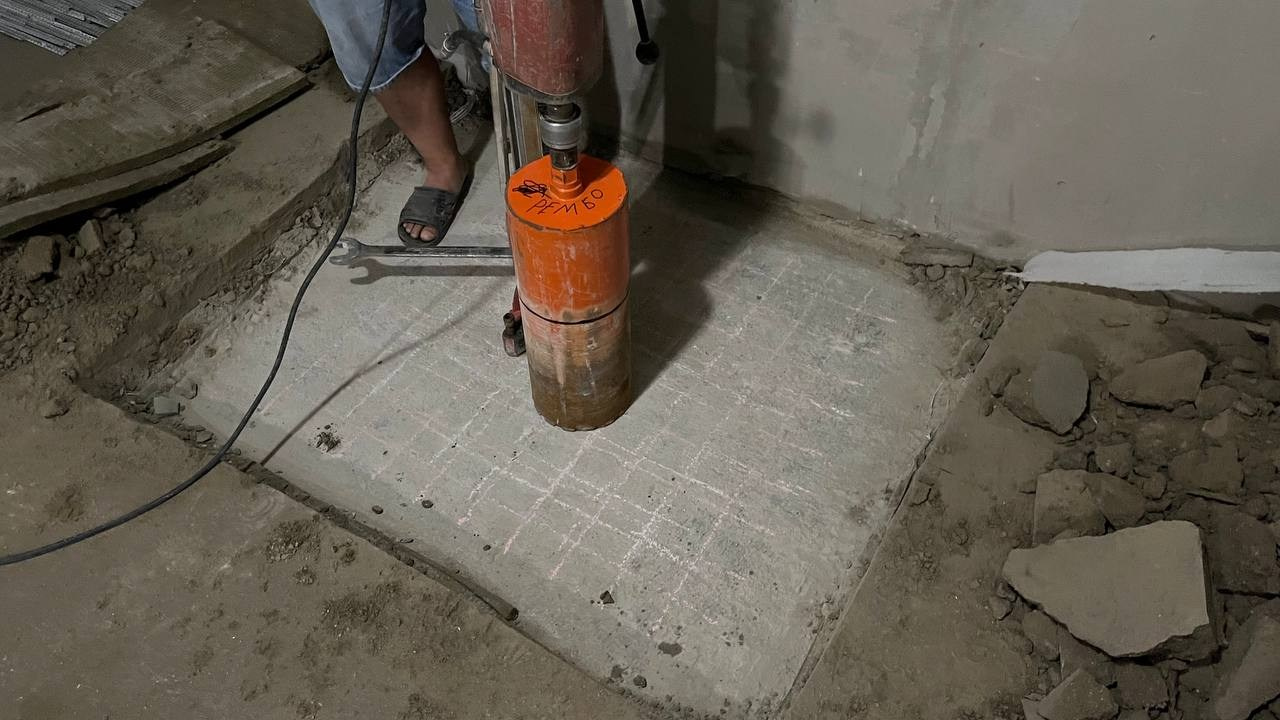

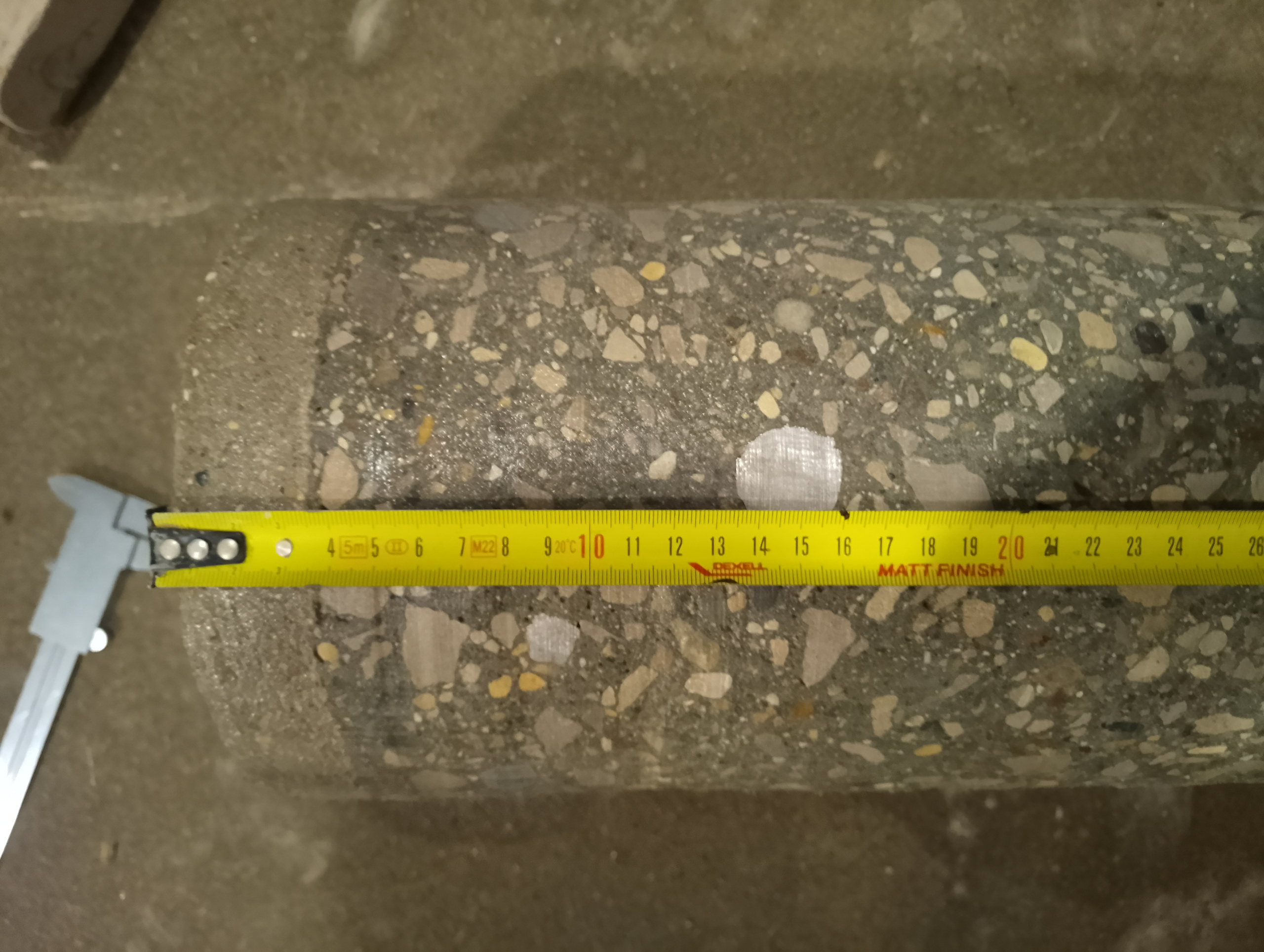

Строящееся здание дошкольной образовательной организации (ДОО). Конструктивная схема: каркас монолитный железобетонный. Фундамент: монолитная железобетонная плита, толщиной 600 мм.
ЦЕЛИ И ЗАДАЧИ

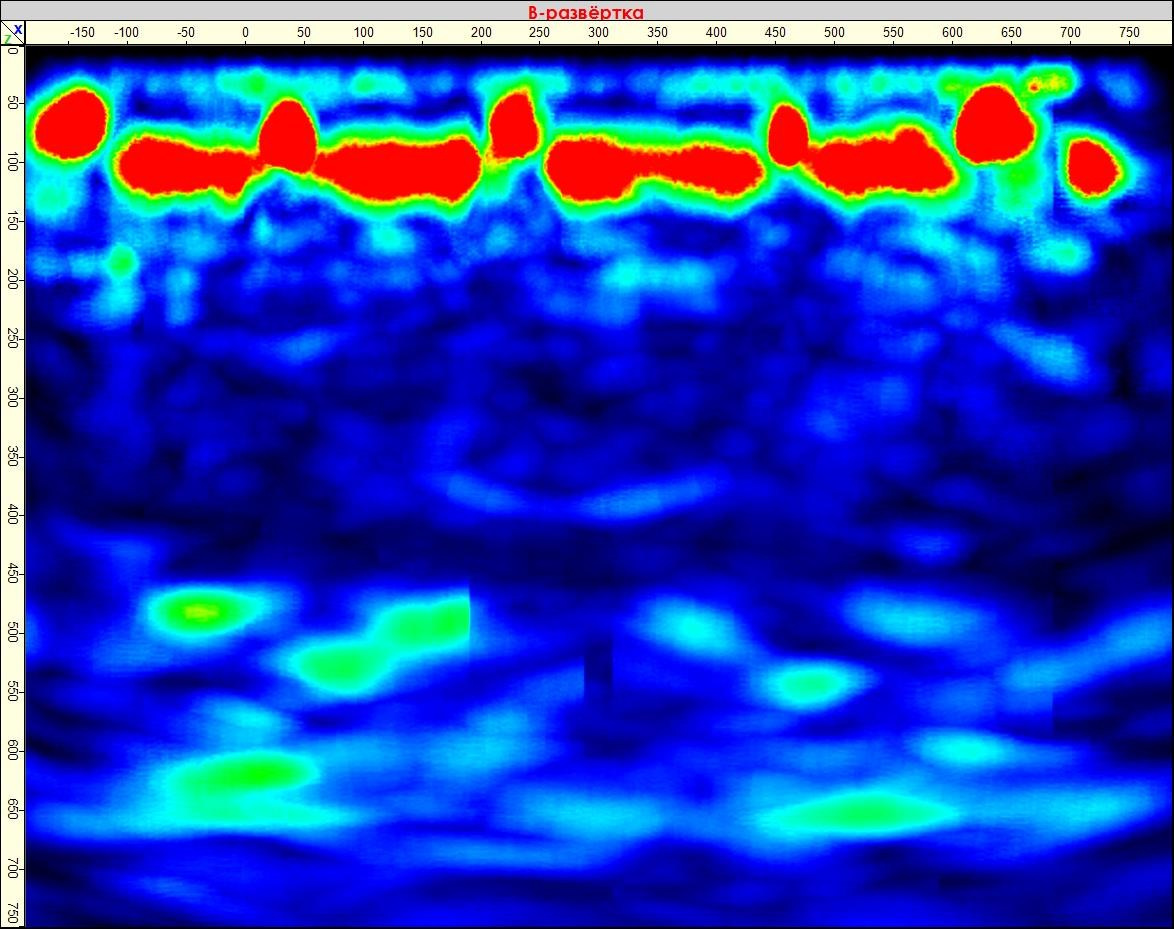

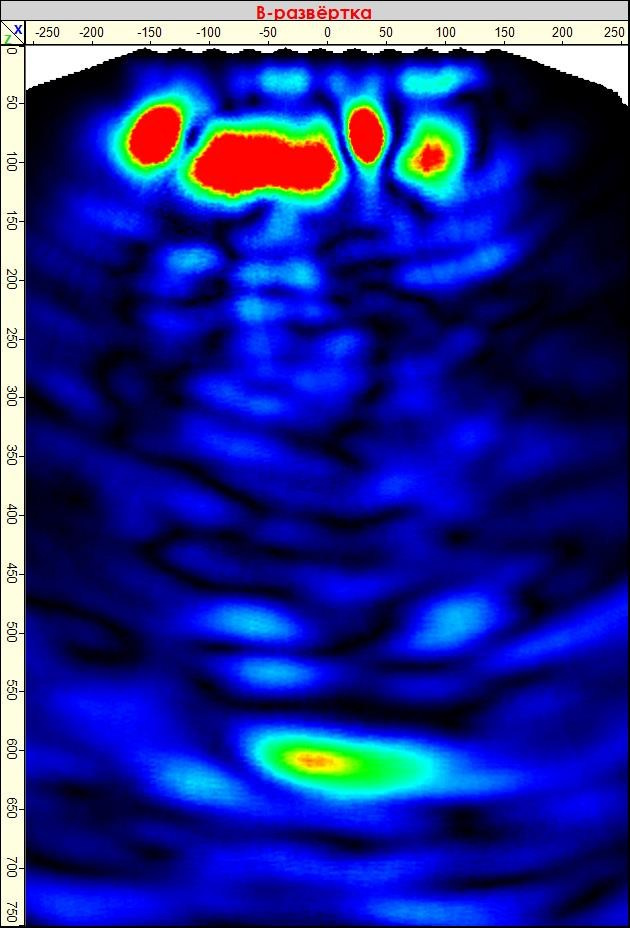

Выборочное определение параметров армирования (шаг стержней основной и дополнительной арматуры) железобетонных конструкций фундаментной плиты, толщиной 600 мм и проверка их соответствия требованиям рабочей (РД) и действующей нормативной документации.
ЦЕЛЬ РАБОТЫ
Целью работы являлось определение параметров армирования (шаг стержней основной и дополнительной арматуры) железобетонных конструкций фундаментной плиты, толщиной 600 мм и проверка их соответствия требованиям рабочей (РД) и действующей нормативной документации.
МЕТОДИКА

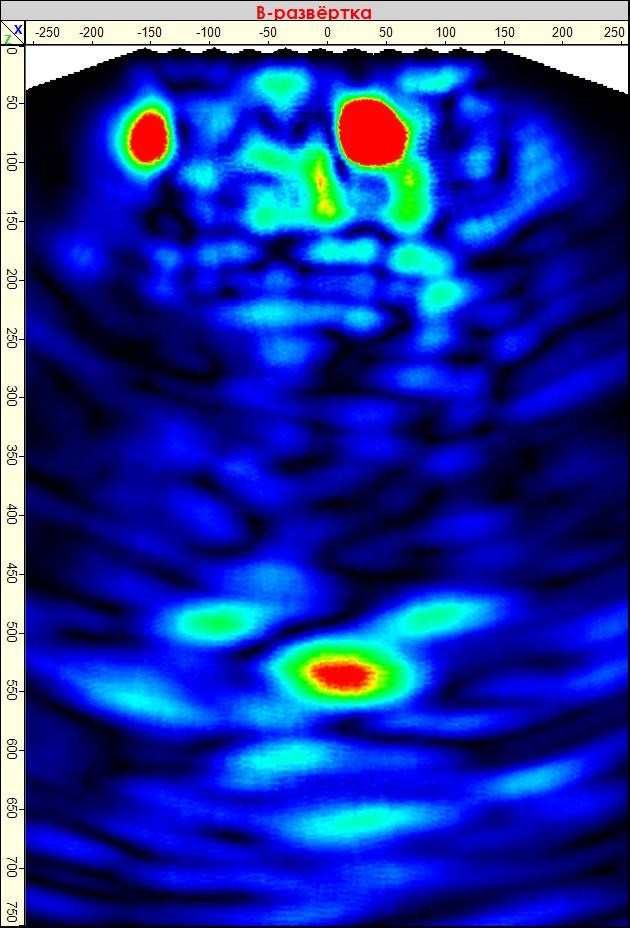

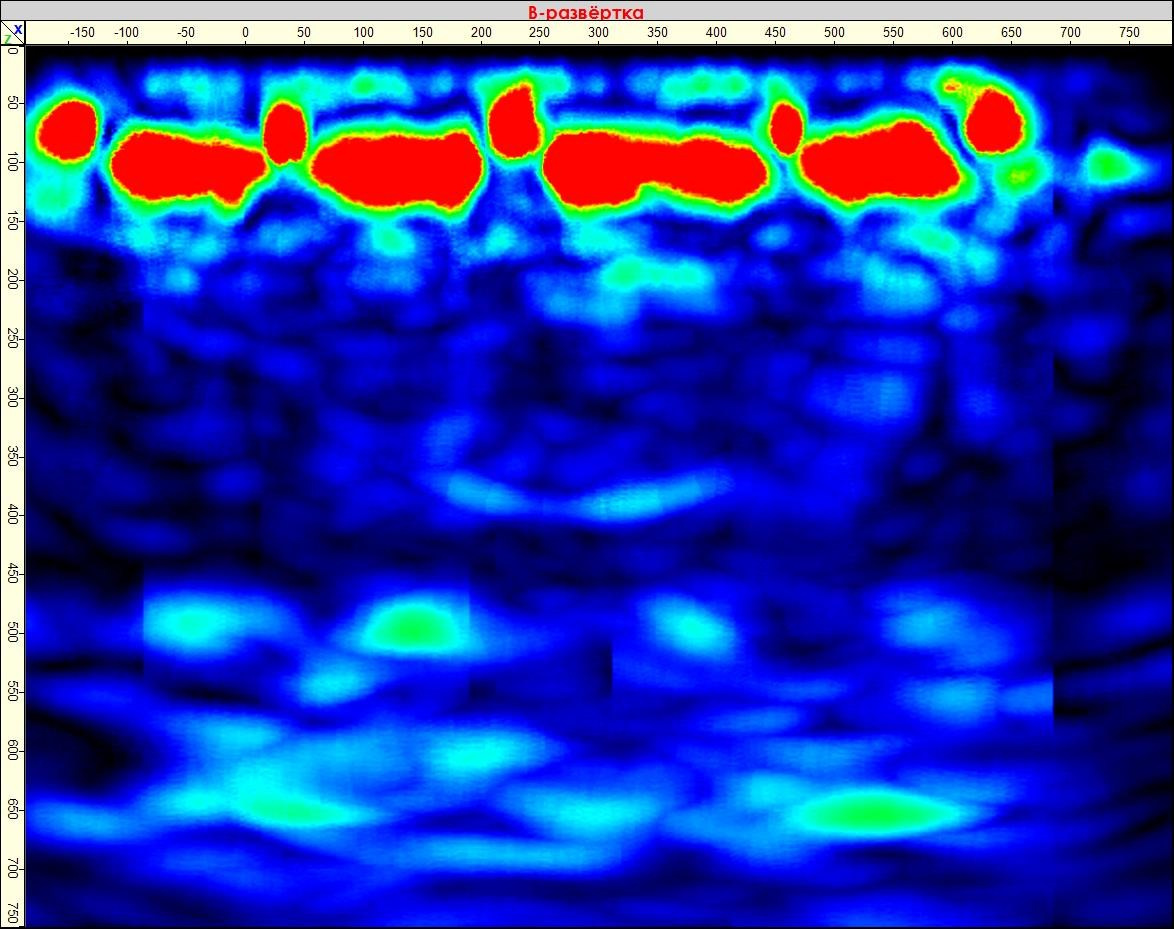

При проведении работы по определение параметров армирования (шаг стержней основной и дополнительной арматуры) железобетонных конструкций фундаментной плиты, толщиной 600 мм.
ПРИБОРЫ И ИНСТРУМЕНТЫ
Томограф ультразвуковой низкочастотный А1040 MIRA
ВЫВОДЫ
По результатам работы по определение параметров армирования (шаг стержней основной и дополнительной арматуры) железобетонных конструкций фундаментной плиты, толщиной 600 мм, сделаны выводы:
— фактический шаг стержней основной и дополнительной арматуры фундаментной плиты на участках обследования, с учетом допускаемых отклонений по СП 70.13330, соответствуют требованиям рабочей документации (РД).
ОБЪЕКТ

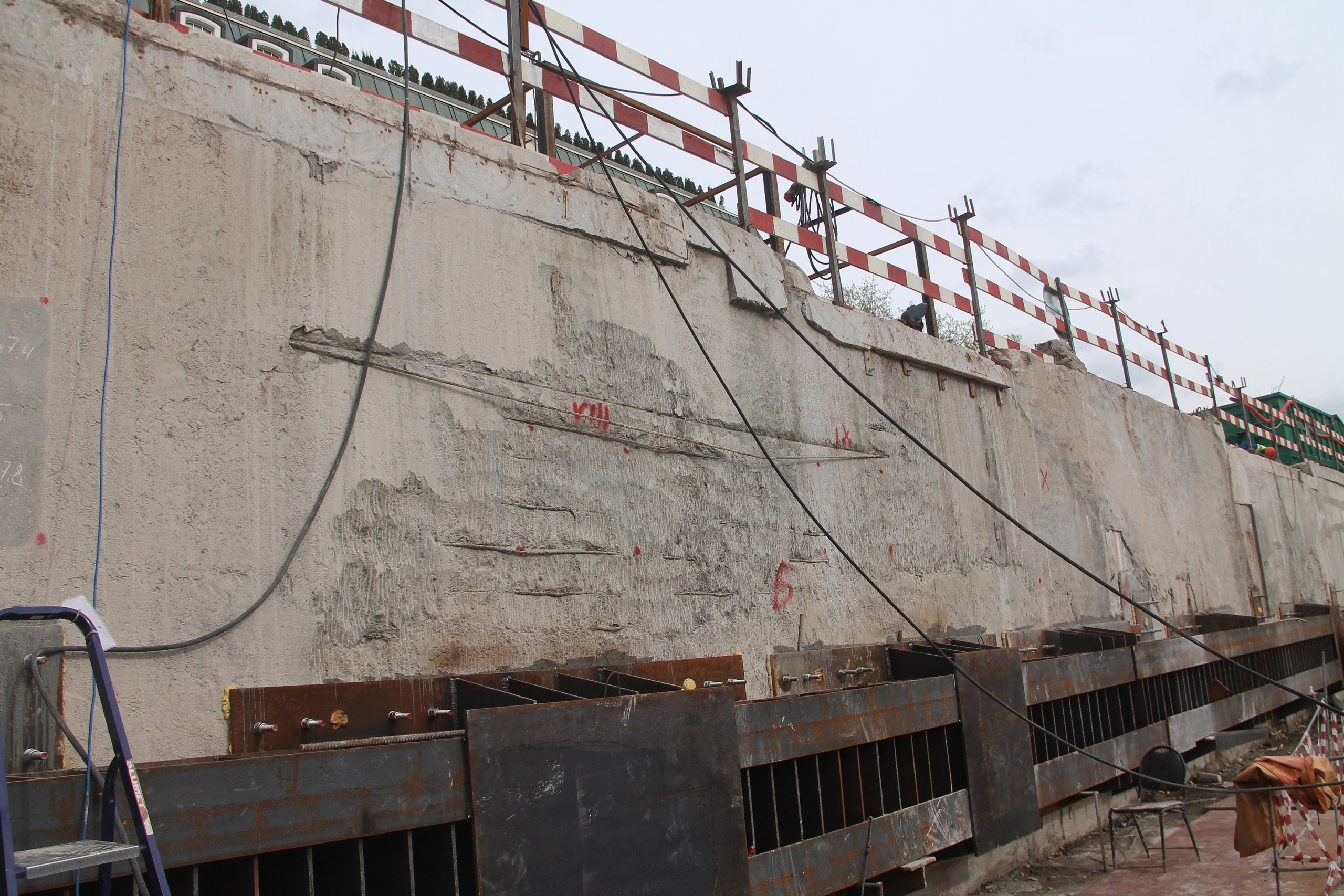

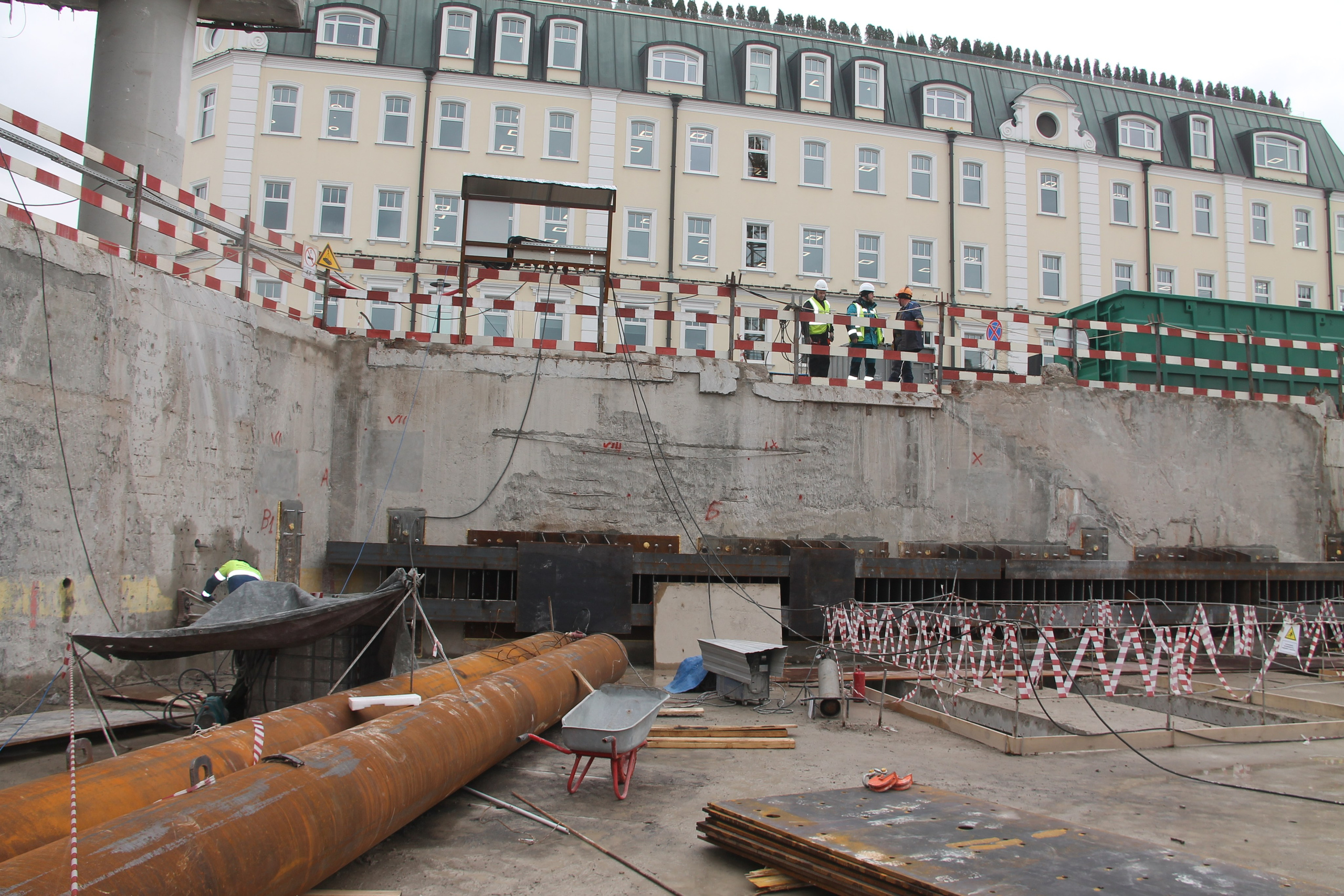

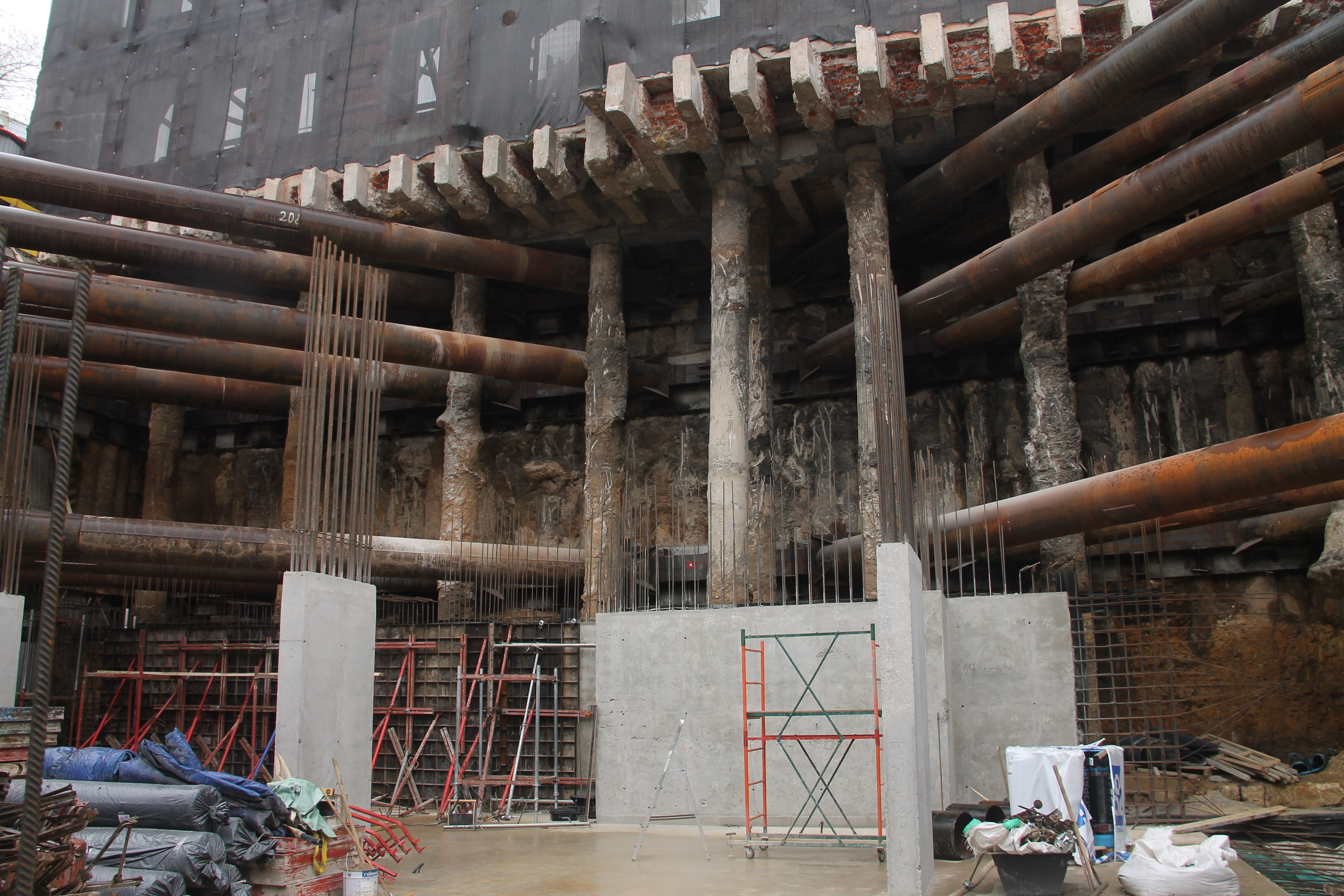

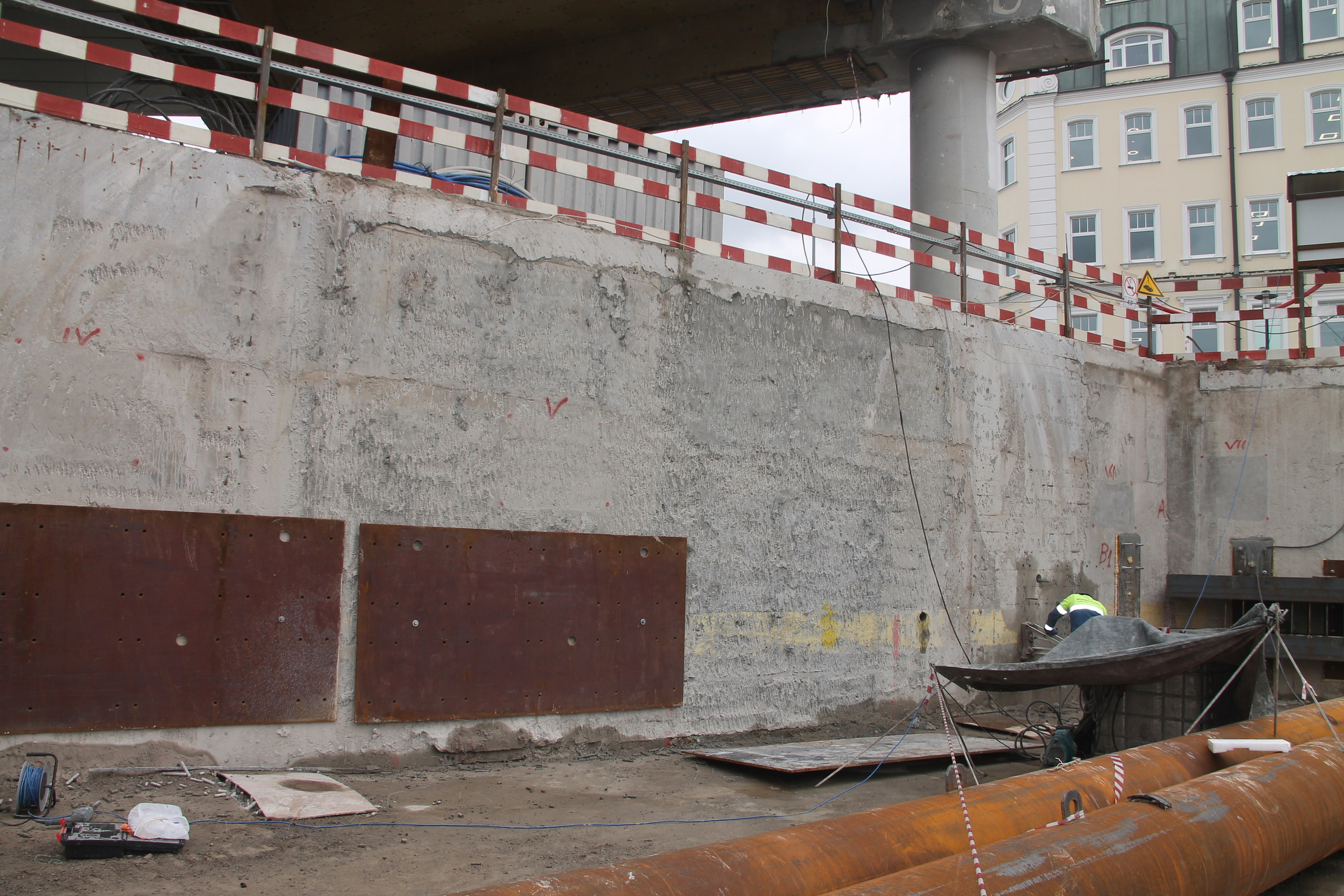

Стена прижимная монолитная железобетонная, толщиной 300 мм с слоем торкрет-бетона 10-50мм.
ЦЕЛИ И ЗАДАЧИ
Выборочное определение наличия дефектов внутренней структуры бетона в стене прижимной монолитной железобетонной с слоем торкрет-бетона, толщиной 300 мм с односторонним доступом к конструкциям.
ЦЕЛЬ РАБОТЫ
Целью работы являлось определению наличия скрытых дефектов внутренней структуры бетона (полостей, расслоений, посторонних предметов (мусора) и т. д.) в вертикальных несущих железобетонных конструкциях прижимной стены с слоем торкрет-бетона 10-50мм., с односторонним доступом к конструкциям.
МЕТОДИКА
При проведении работы по определению наличия скрытых дефектов внутренней структуры бетона (полостей, расслоений, посторонних предметов (мусора) и т. д.) в вертикальных несущих железобетонных конструкциях прижимной стены, толщиной 300 мм с слоем торкрет-бетона 10-50мм.
ПРИБОРЫ И ИНСТРУМЕНТЫ
Томограф ультразвуковой низкочастотный А1040 MIRA
ВЫВОДЫ

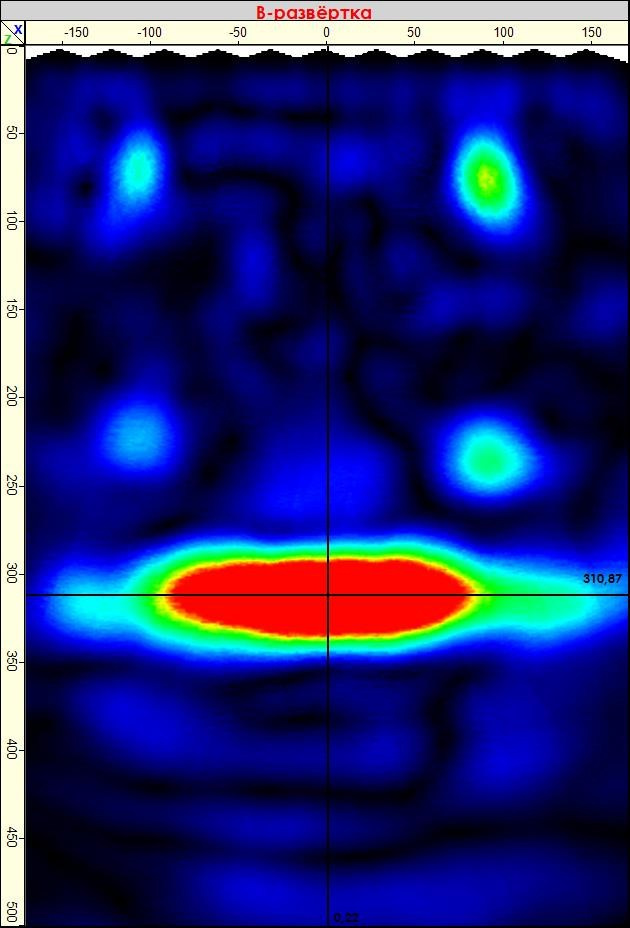

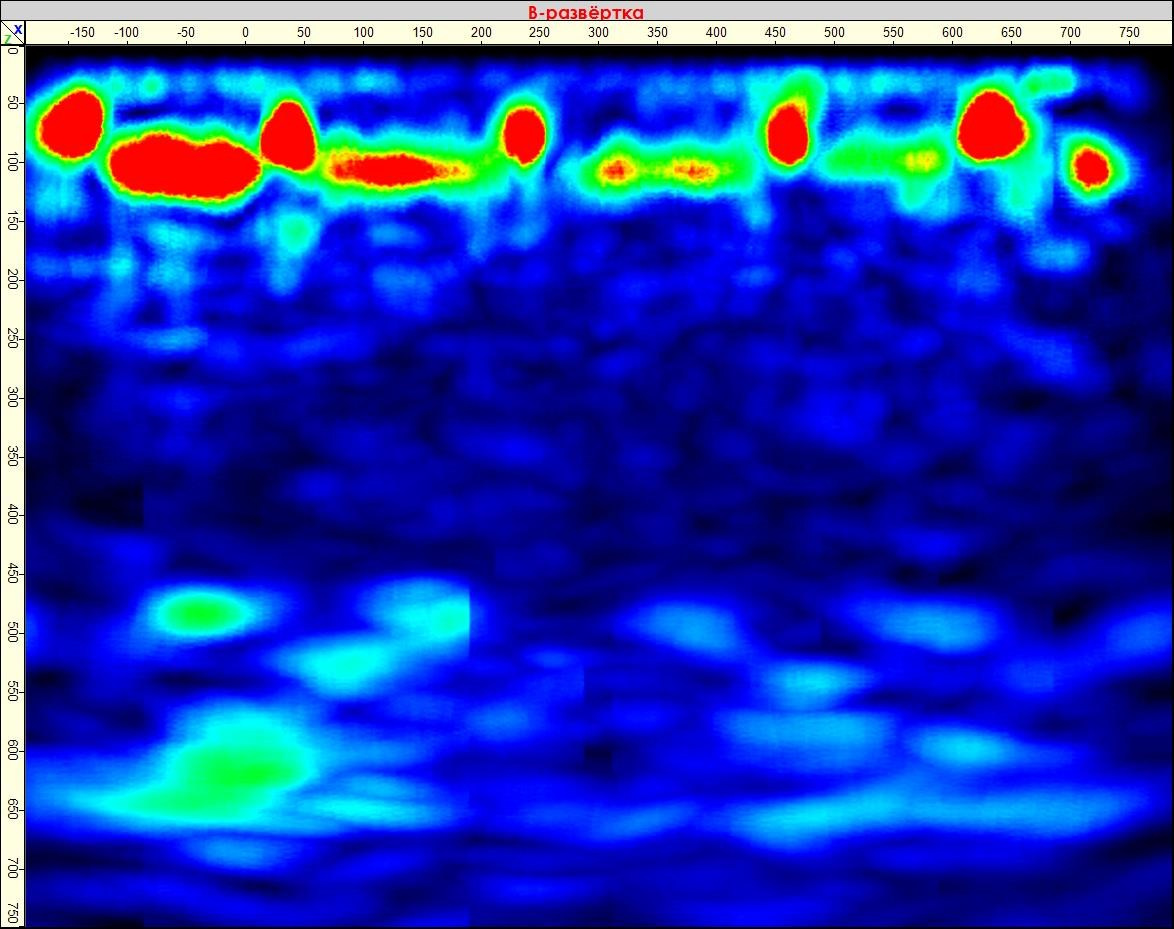

По результатам работы по определению наличия скрытых дефектов внутренней структуры бетона (полостей, расслоений, посторонних предметов (мусора) и т. д.) в вертикальных несущих железобетонных конструкциях прижимной стены, толщиной 300 мм с слоем торкрет-бетона 10-50мм., сделаны выводы:

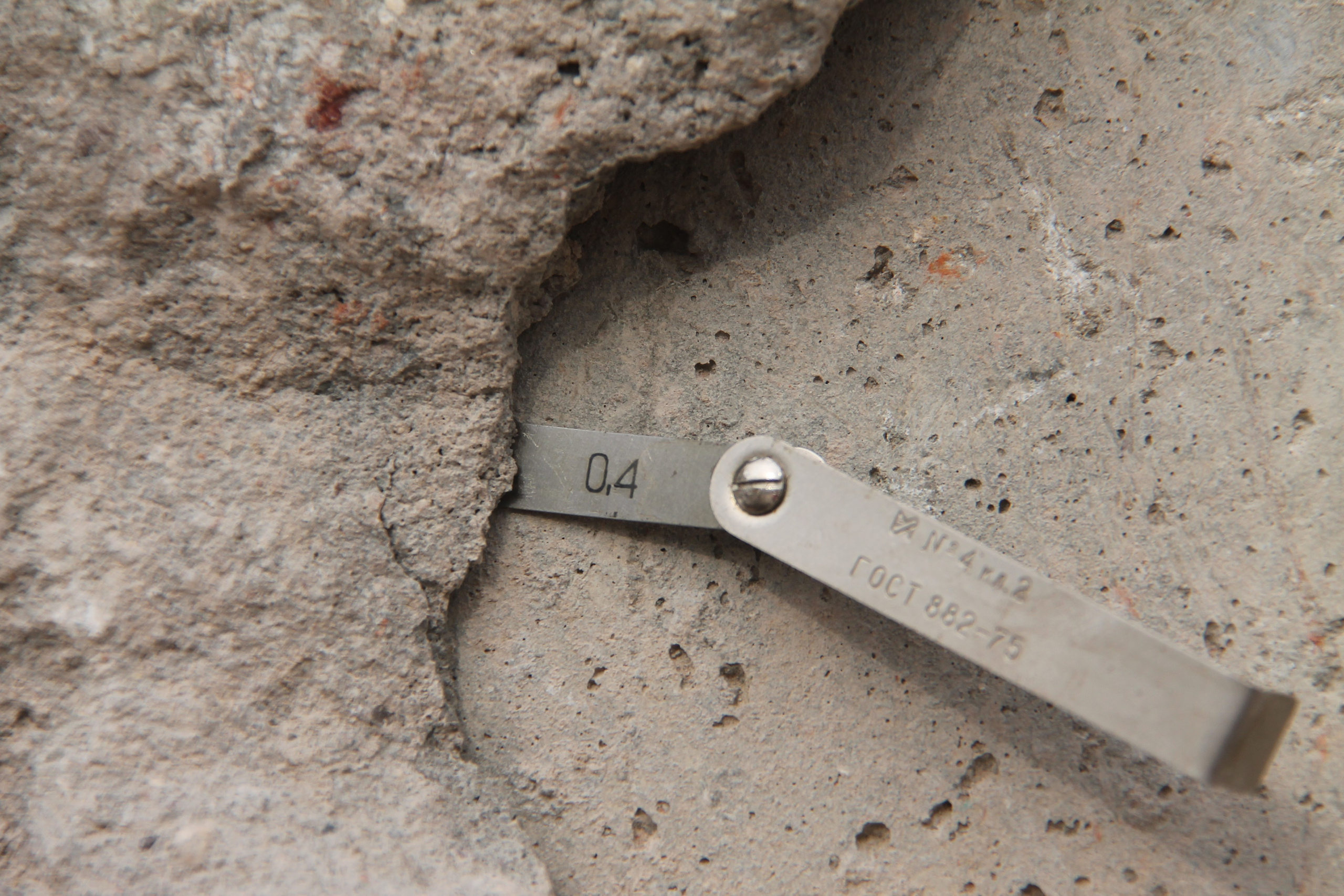

— выявлены нарушения сцепления слоя торкрет-бетона с основанием (адгезионное соединение контактной зоны), отслаивания слоя торкрет- бетона;
— на отдельных участках зондирования в слое торкрет-бетона присутствуют каверны с линейными размерами 6-12мм;
— на отдельных участках зондирования в слое торкрет-бетона присутствуют трещины от пластической усадки при твердении бетона, отслаивание слоя торкрет-бетона;
— на отдельных участках прижимной стены уменьшена (отсутствует) величина защитного слоя бетона, обнажение арматурных стержней; определение толщины прижимной стены (с учетом слоя торкрет-бетона) на участке обследования невозможно, вследствие нарушения сцепления слоя торкрет-бетона с основанием (адгезионное соединение контактной зоны), отслаивания слоя торкрет- бетона.
РЕКОМЕНДАЦИИ
Выполнить демонтаж слоя торкрет-бетона с нарушением сцепления с основанием (адгезионное соединение контактной зоны) и отслаивающегося слоя торкрет- бетона в отдельных зонах. Выполнить восстановление и ремонт защитного слоя бетона в зонах участков демонтажа слоя торкрет- бетона прижимной стены на -1 (минус первом) этаже в соответствии с требованиями действующих нормативных документов
