Дефектоскопия и интроскопия бетонных и железобетонных конструкций, полов и вмещающих грунтов основания георадиолокационным методом (георадар)
При производственном контроле качества и приемке монолитных и сборно-монолитных бетонных и железобетонных конструкций часто возникает необходимость в выполнении следующих видов работ:
—определение геометрических характеристик монолитных железобетонных фундаментных плит и ростверков, стен подземной части здания, подпорных стен, стен в грунте, в том числе, при одностороннем доступе к конструкциям (определение толщины);
—определение наличия холодных швов бетонирования (расслоения, косослой) монолитных железобетонных фундаментных плит и ростверков, стен подземной части здания, подпорных стен, стен в грунте, в том числе, при одностороннем доступе к конструкциям;
—определение наличия скрытых дефектов внутренней структуры бетона (трещин, полостей, каверн, участков неуплотненного бетона) монолитных железобетонных фундаментных плит и ростверков, стен, пилонов, колонн, плит перекрытий и покрытий, в том числе, при одностороннем доступе к конструкциям;
—определение положения элементов арматурного каркаса железобетонных конструкций (стержней вертикальной и горизонтальной рабочей арматуры пилонов и колонн, арматуры верхней и нижней сеток в плитах перекрытий и покрытий), определении параметров армирования (шаг, толщина защитного слоя, количество слоев армирования);
—техническая поддержка и содействие при приемке готовых монолитных бетонных и железобетонных конструкций в соответствии с требованиями рабочей документации (РД) и действующих нормативных документов;
—сведению к минимуму количества контрольных вскрытий защитного слоя бетона или участков отбора образцов-кернов при техническом обследовании бетонных и железобетонных конструкций и элементов зданий и сооружений для изучения их внутренней структуры.
Георадиолокационное (георадарное) обследование покрытия полов, нижележащих слоев системы полов и вмещающих грунтов с построением геологических разрезов, позволяет:
—выявлять пустоты и разуплотнения между слоями системы полов;
—выявлять пустоты и разуплотнения в вмещающих грунтах основания системы полов;
—определять наличие арматуры, металлических труб и инженерных коммуникаций в бетонных и железобетонных конструкциях пола (системы полов);
—определять наличие металлических труб и инженерных коммуникаций в вмещающих грунтах основания системы полов.
Георадиолокационное (георадарное) обследование фундаментных плит, плитных ростверков и вмещающих грунтов с построением геологических разрезов, позволяет:
—определять геометрические характеристики монолитных бетонных и железобетонных фундаментных плит и плитных ростверков, в том числе, при одностороннем доступе к конструкциям (определение толщины);
—определять наличие холодных швов бетонирования (расслоения, косослой) монолитных бетонных и железобетонных фундаментных плит и плитных ростверков, в том числе, при одностороннем доступе к конструкциям;
—определять наличие скрытых дефектов внутренней структуры бетона (трещин, полостей, каверн, участков неуплотненного бетона) монолитных бетонных и железобетонных фундаментных плит и плитных ростверков, в том числе, при одностороннем доступе к конструкциям;
—определять положение элементов арматурного каркаса (стержней вертикальной и горизонтальной рабочей арматуры верхней и нижней сеток монолитных бетонных и железобетонных фундаментных плит и плитных ростверков, определении параметров армирования (шаг, толщина защитного слоя, количество слоев армирования);
—выявлять пустоты и разуплотнения в вмещающих грунтах основания монолитных бетонных и железобетонных фундаментных плит и плитных ростверков;
—выявлять наличие арматуры, металлических труб и инженерных коммуникаций в бетонных и железобетонных конструкциях монолитных бетонных и железобетонных фундаментных плит и плитных ростверков;
—наличие металлических труб и инженерных коммуникаций в вмещающих грунтах основания монолитных бетонных и железобетонных фундаментных плит и плитных ростверков.
Методика
Георадиолокация (георадар, GPR) — геофизический метод, основанный на изучении распространения высокочастотных электромагнитных волн в среде. Принцип действия георадаров состоит в излучении сверхширокополосных радиоимпульсов и регистрации сигналов, образовавшихся из-за изменения электрофизических свойств среды.
Антенна георадара работает в режимах «источника» и «приемника», излучая и принимая электромагнитные волны, отразившиеся от неоднородностей в среде. В зависимости от решаемой задачи (от поиска арматуры и внутренних дефектов до выделения слоев дорожной одежды и геологических элементов), выбираются антенны с различной частотой излучаемого сигнала. Из-за высокой скорости излучения импульсов достигается почти непрерывное покрытие профиля наблюдений измерениями. Зарегистрированные прибором сигналы передаются на персональный компьютер для камеральной обработки.

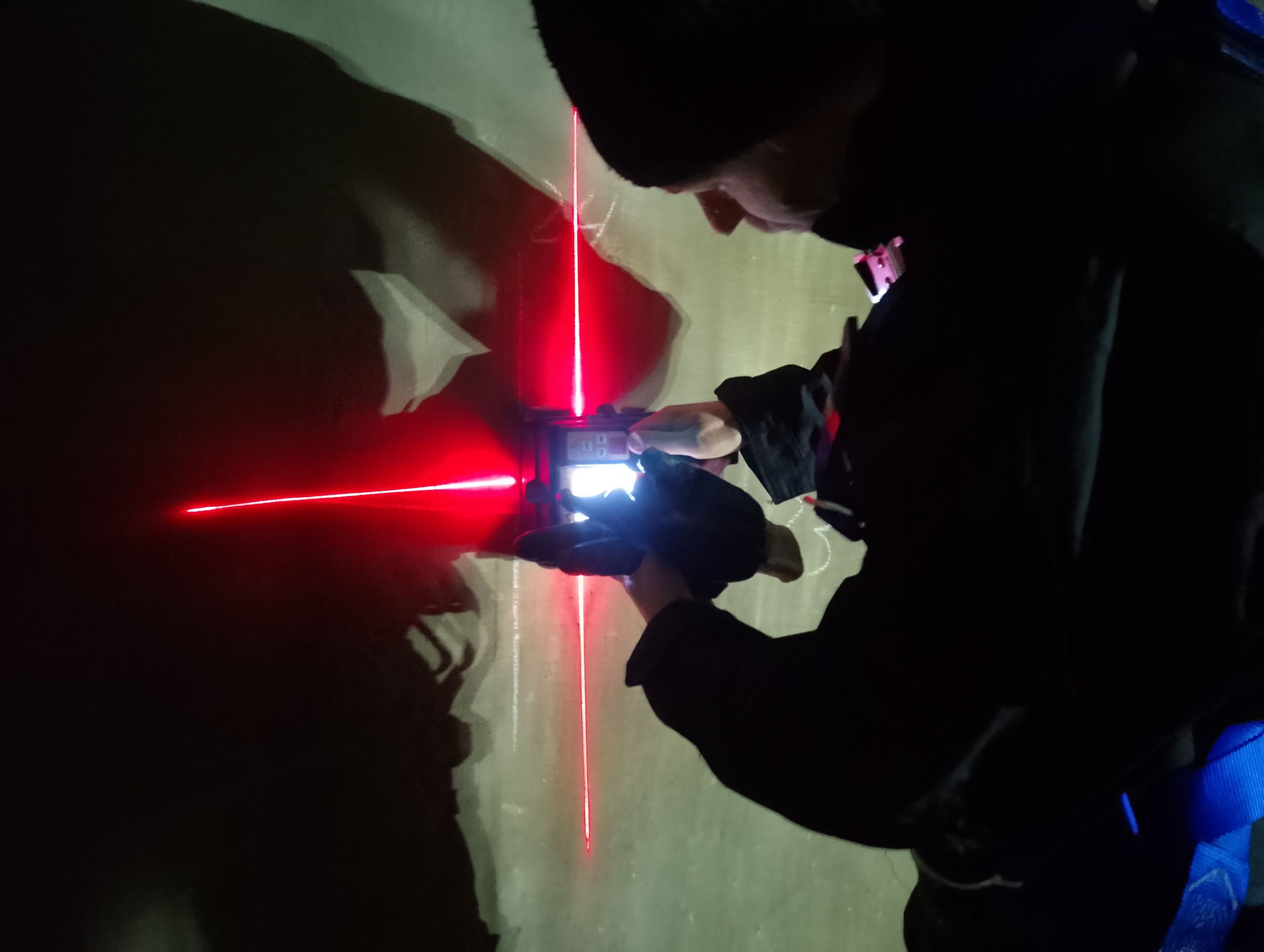

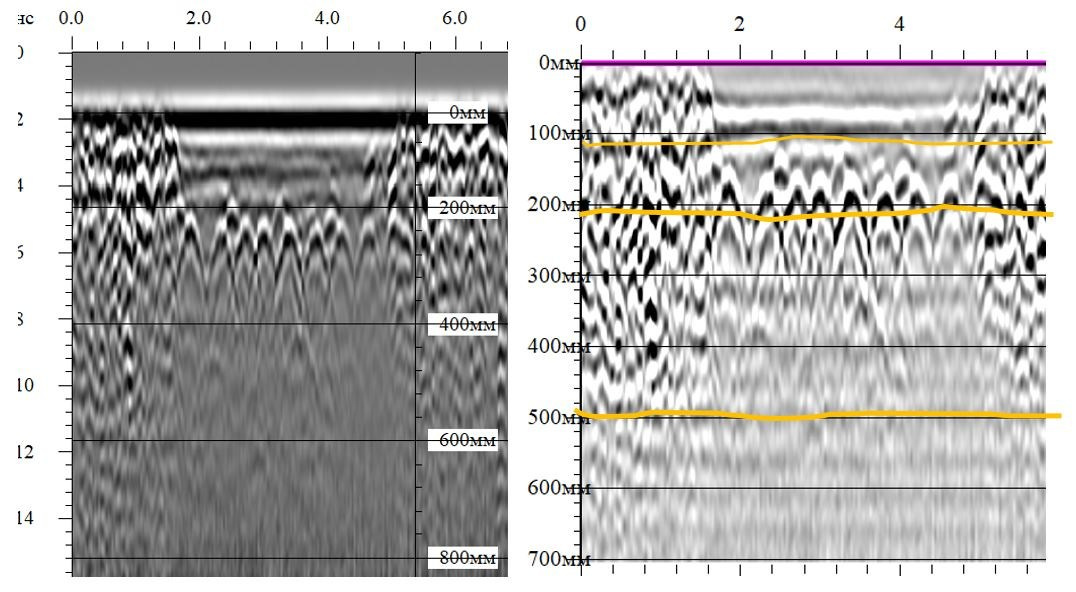

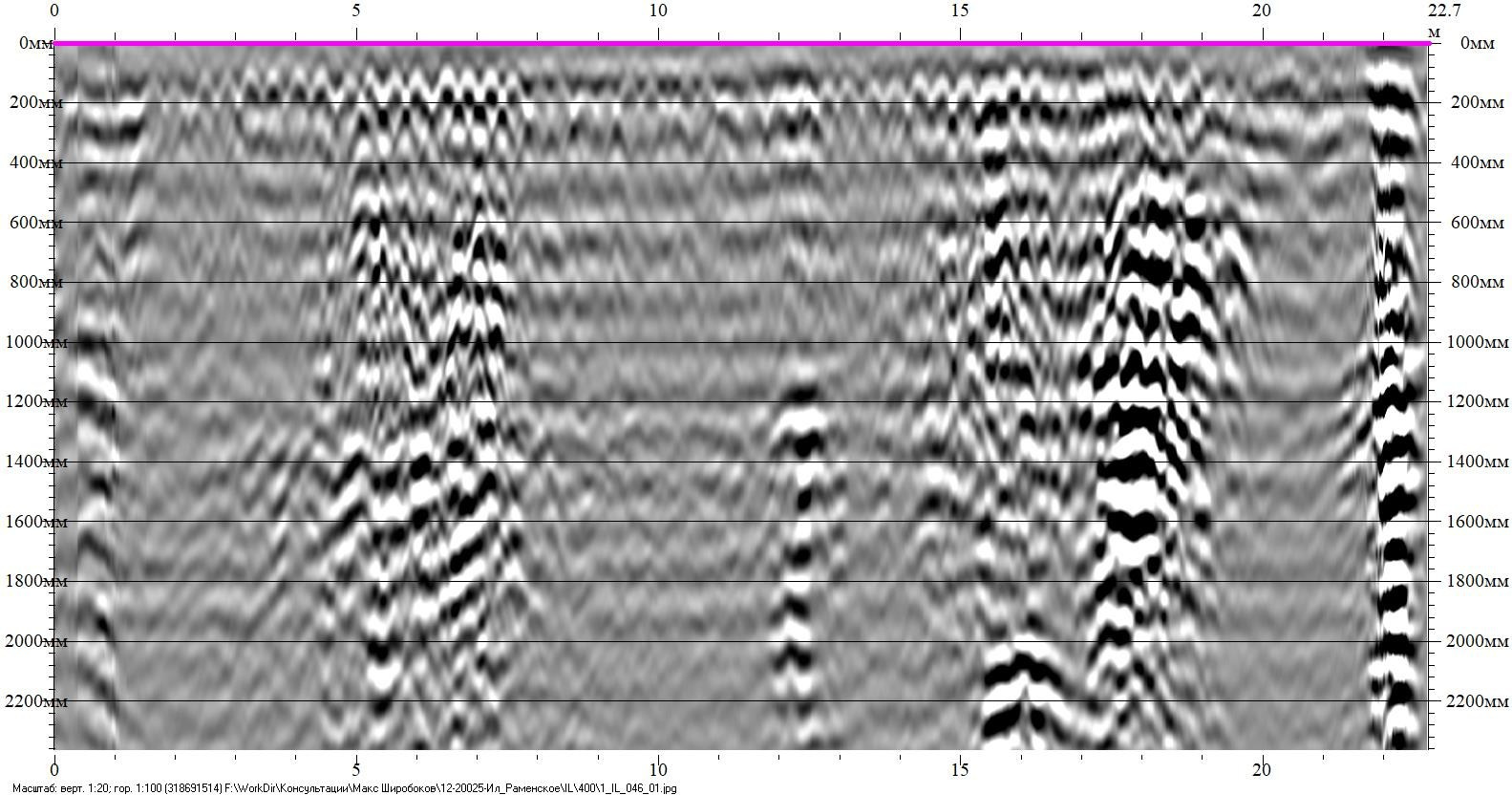

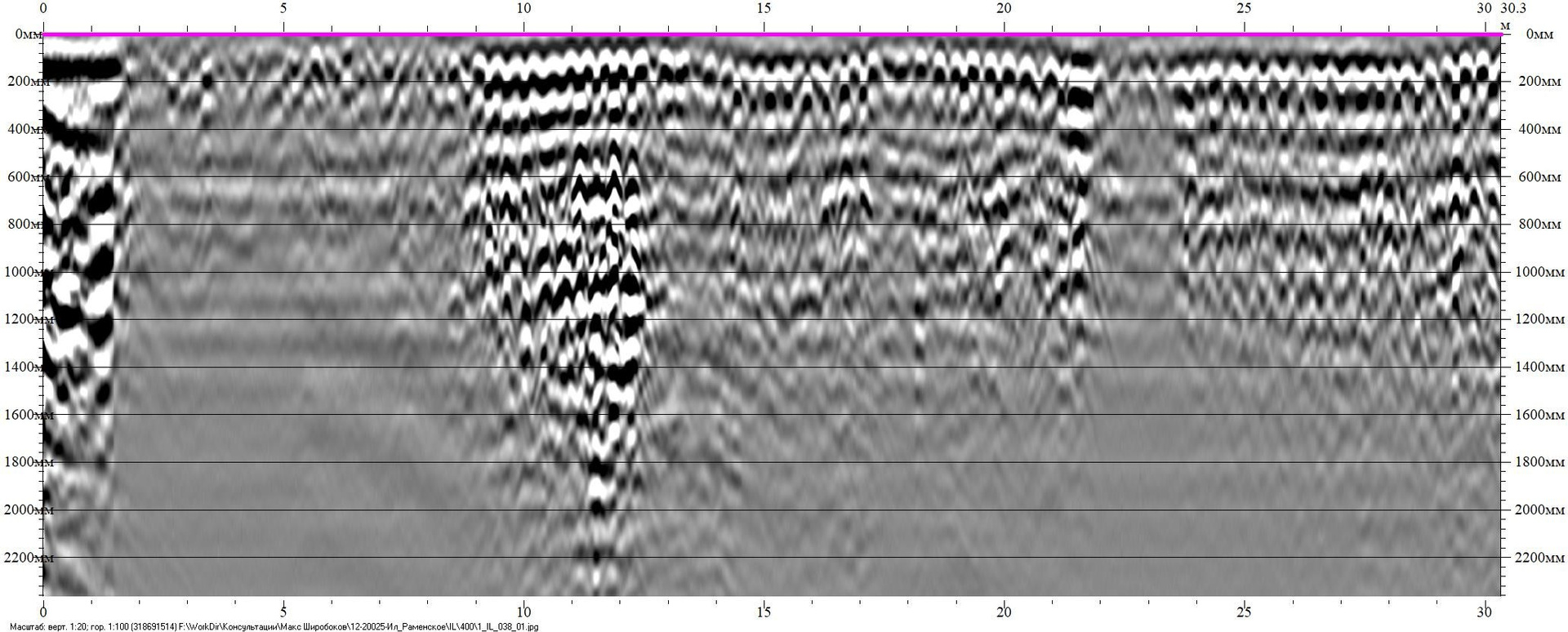

Результаты исследований предоставляются в виде радарограмм вдоль профилей измерений с выделенными аномальными зонами и структурными особенностями изучаемой среды. Получение сведений об относительном изменении электрофизических характеристик среды возможно с применением атрибутного анализа — расчет атрибутов энергии площади нормированного спектра, средневзвешенной частоты, взаимной корреляции и др. в скользящем окне позволяет выделить на радарограмме области сравнительного роста неоднородности среды (появление замоченных участков, подземных коммуникаций и т. п.).
ОБОРУДОВАНИЕ
В зависимости от решаемой задачи выбираются радарные блоки с различной центральной частотой: при георадарном обследовании бетонных и железобетонных конструкций применяются высокочастотные антенны (центральная частота 1700 МГц и более), позволяющие изучить строение объекта исследования, при необходимости получения общей характеристики однородности среды, поиске коммуникаций или решении геологических задач, применяются низкочастотные антенны (центральные частоты менее 1000 МГц, обычно менее 400 МГц).
РЕЗУЛЬТАТЫ РАБОТЫ
Результатом работы по георадарному обследованию является «Заключение (Отчет) по результатам георадиолокационного обследования» с необходимыми выводами и рекомендациями.
