Возможности ультразвукового эхометода для контроля параметров армирования при производственном контроле и приемке готовых монолитных железобетонных конструкций, показаны в следующем примере.

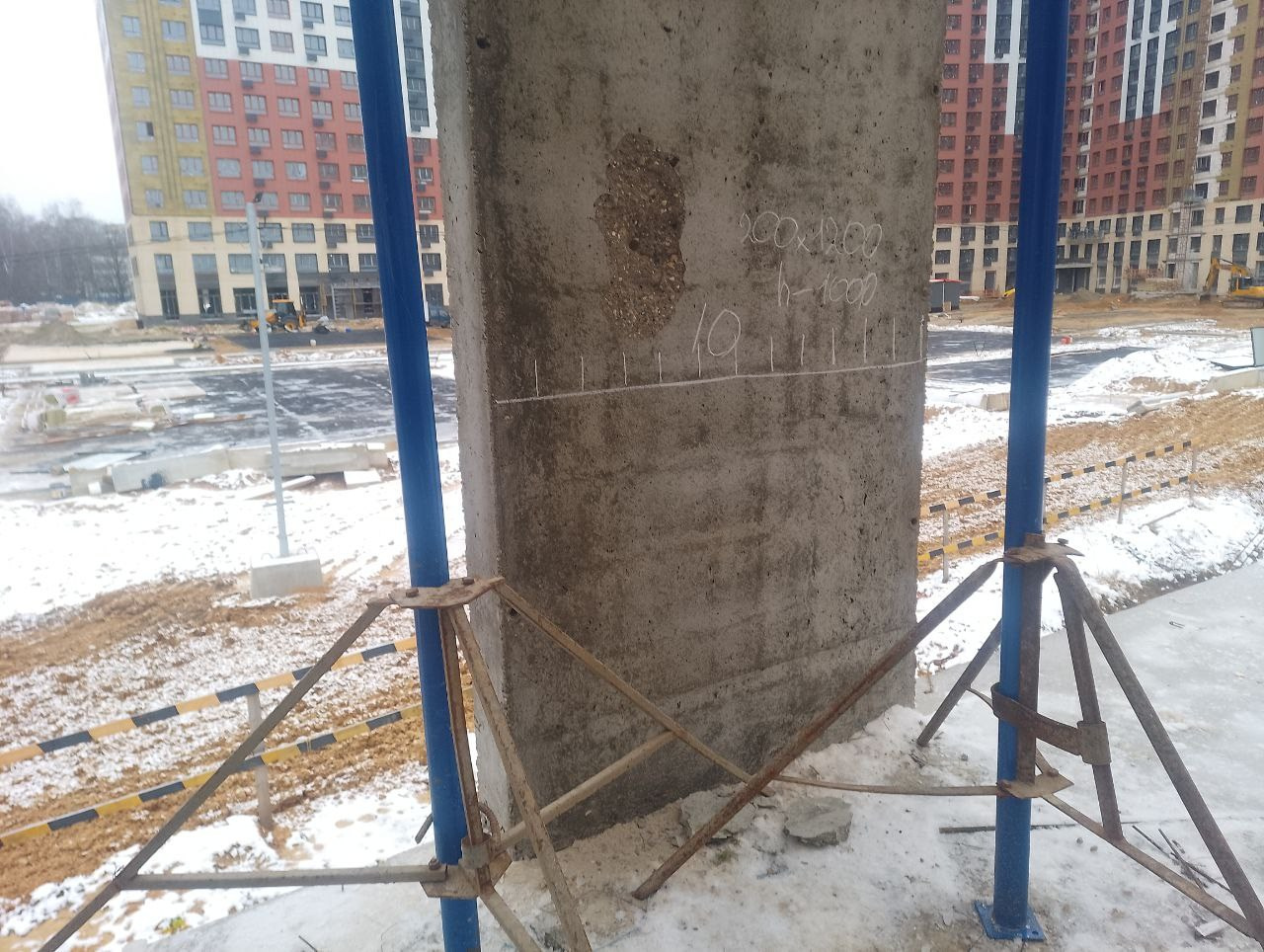

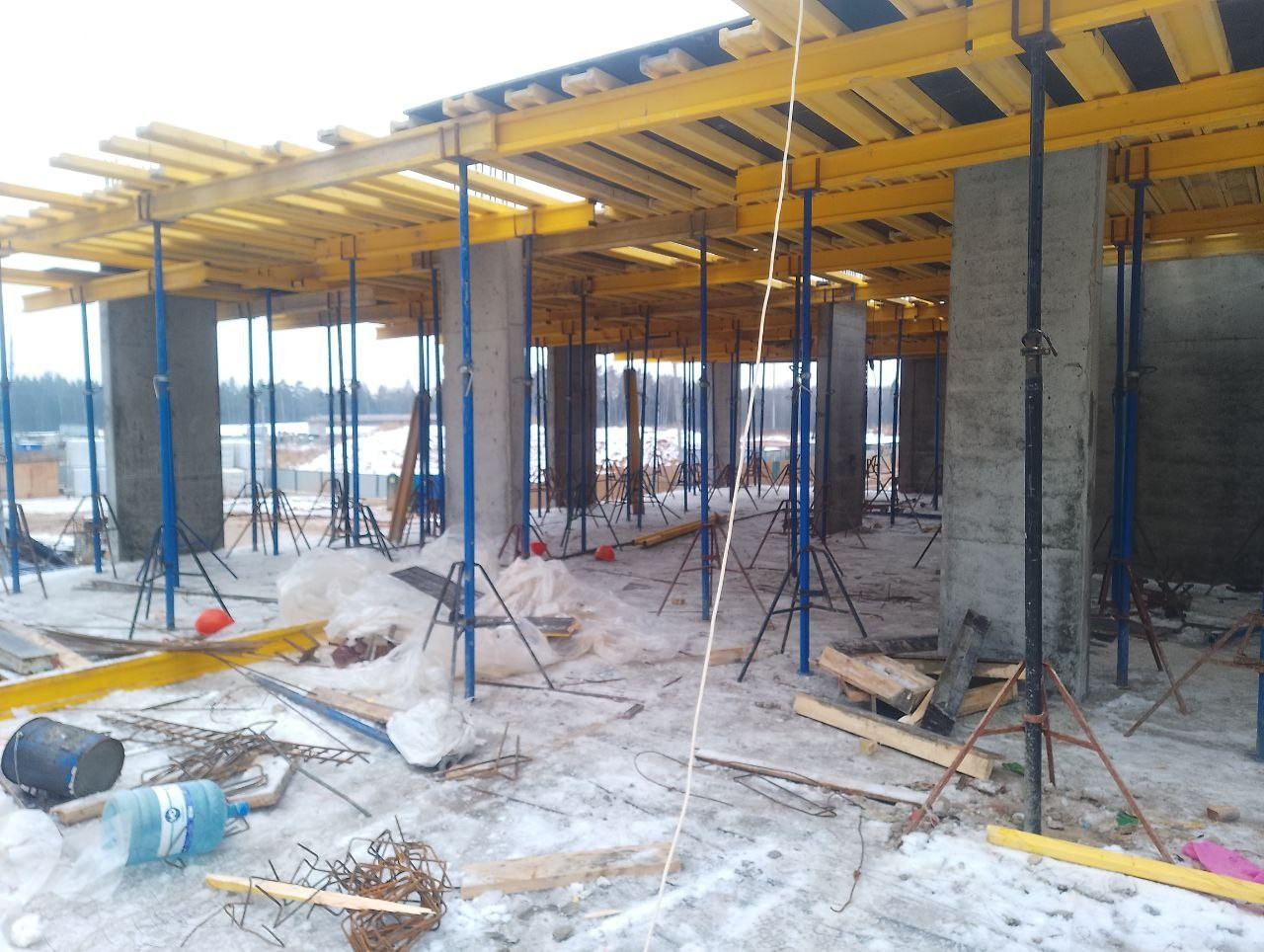

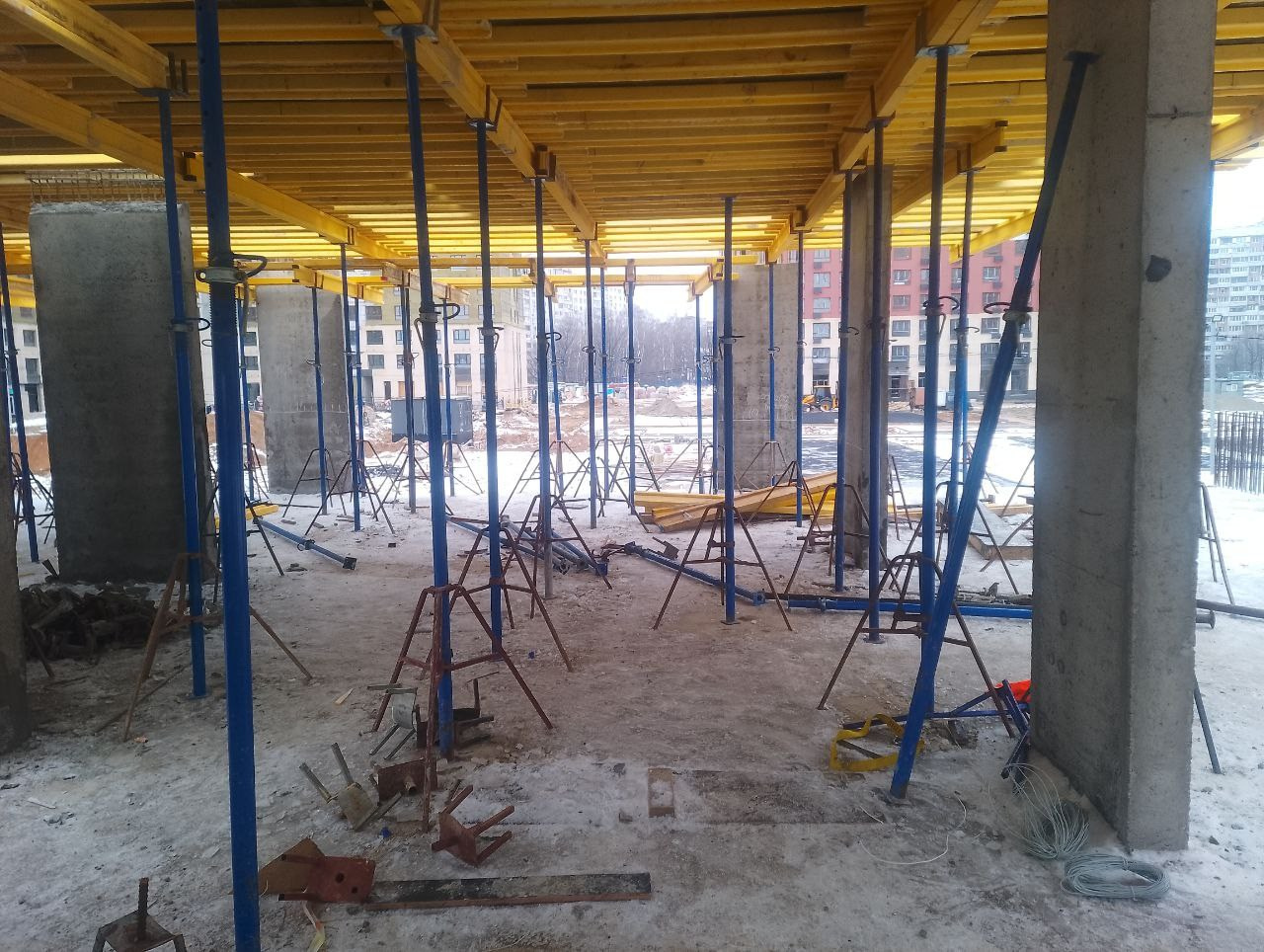

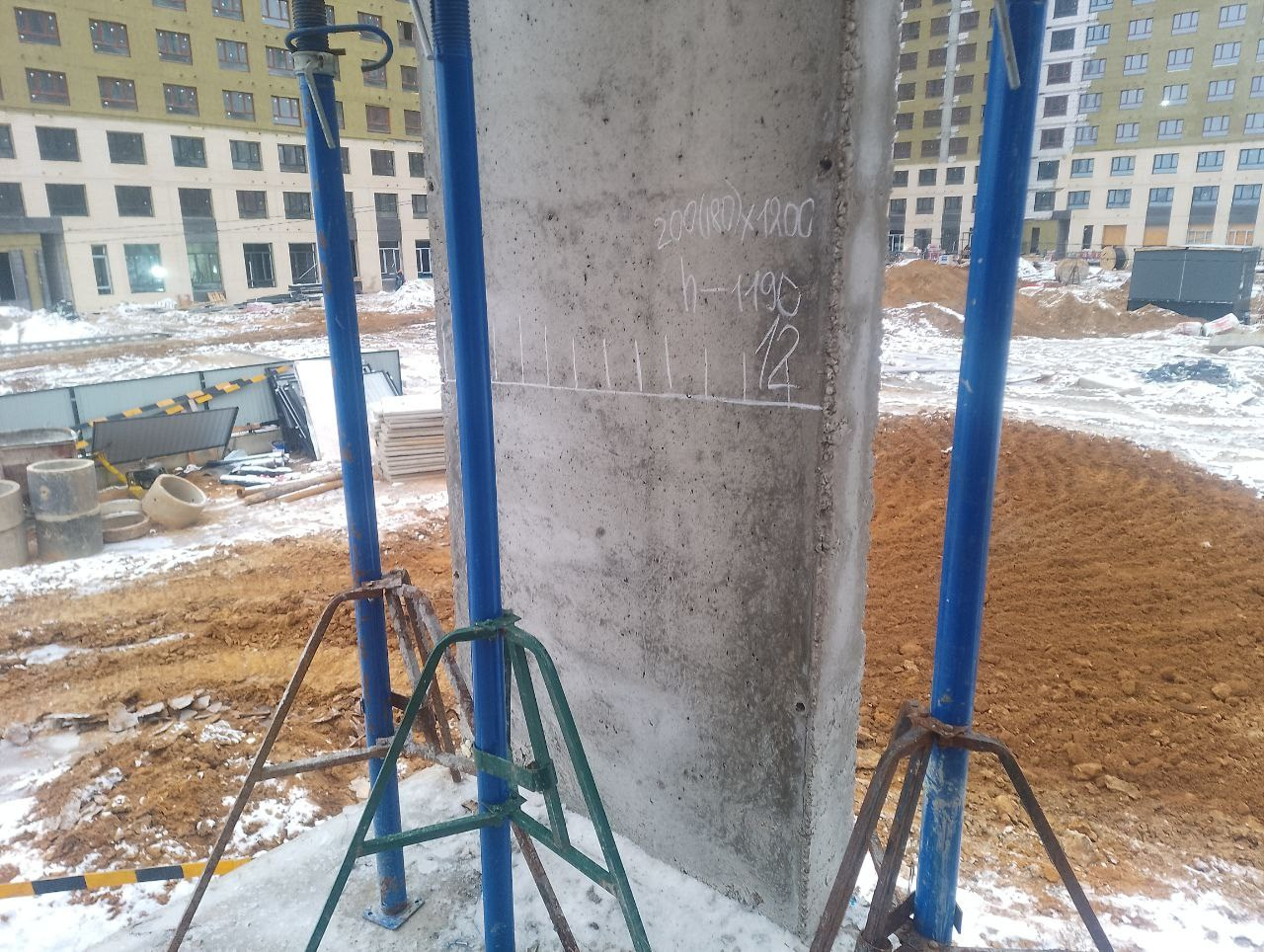

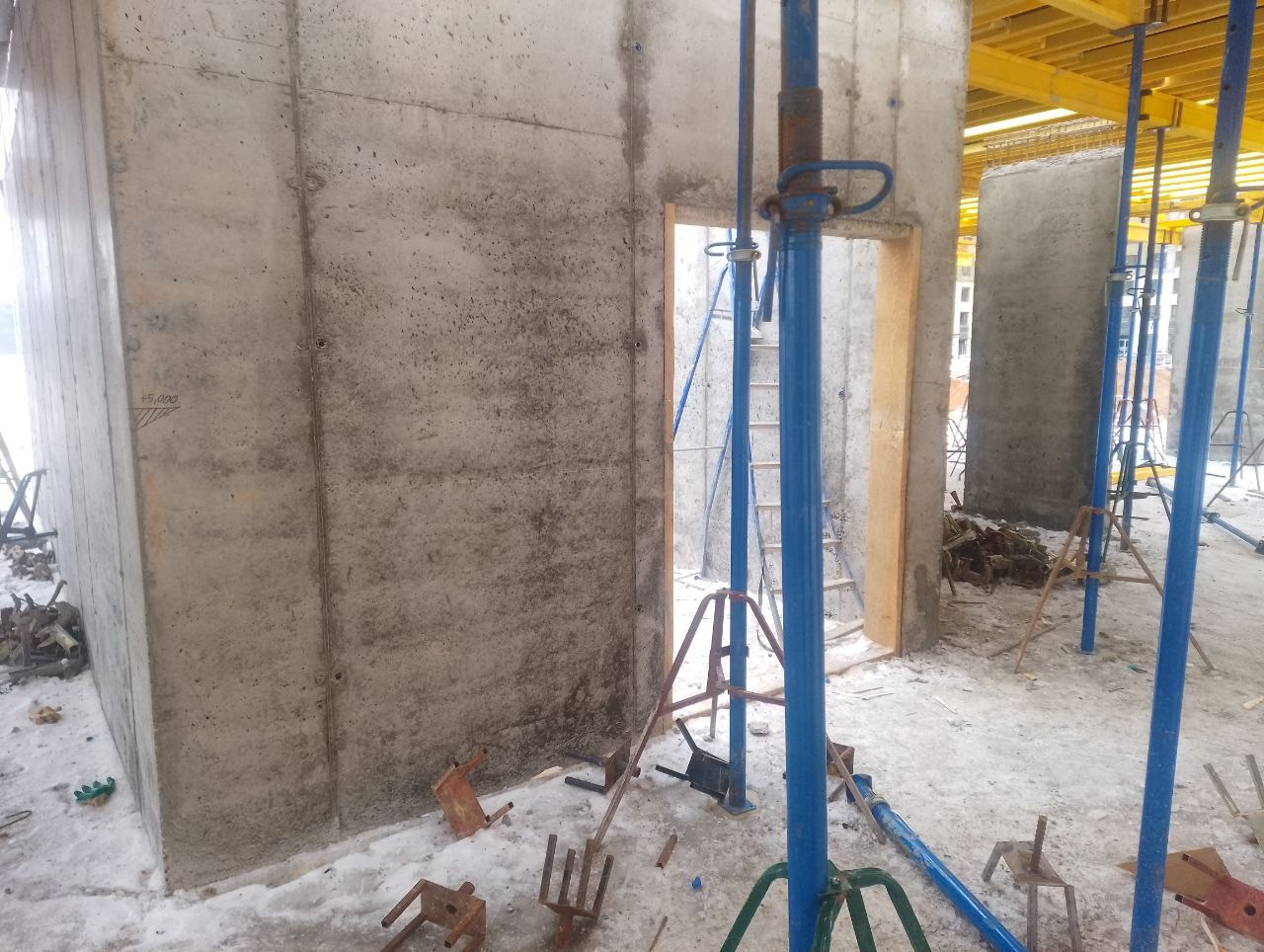

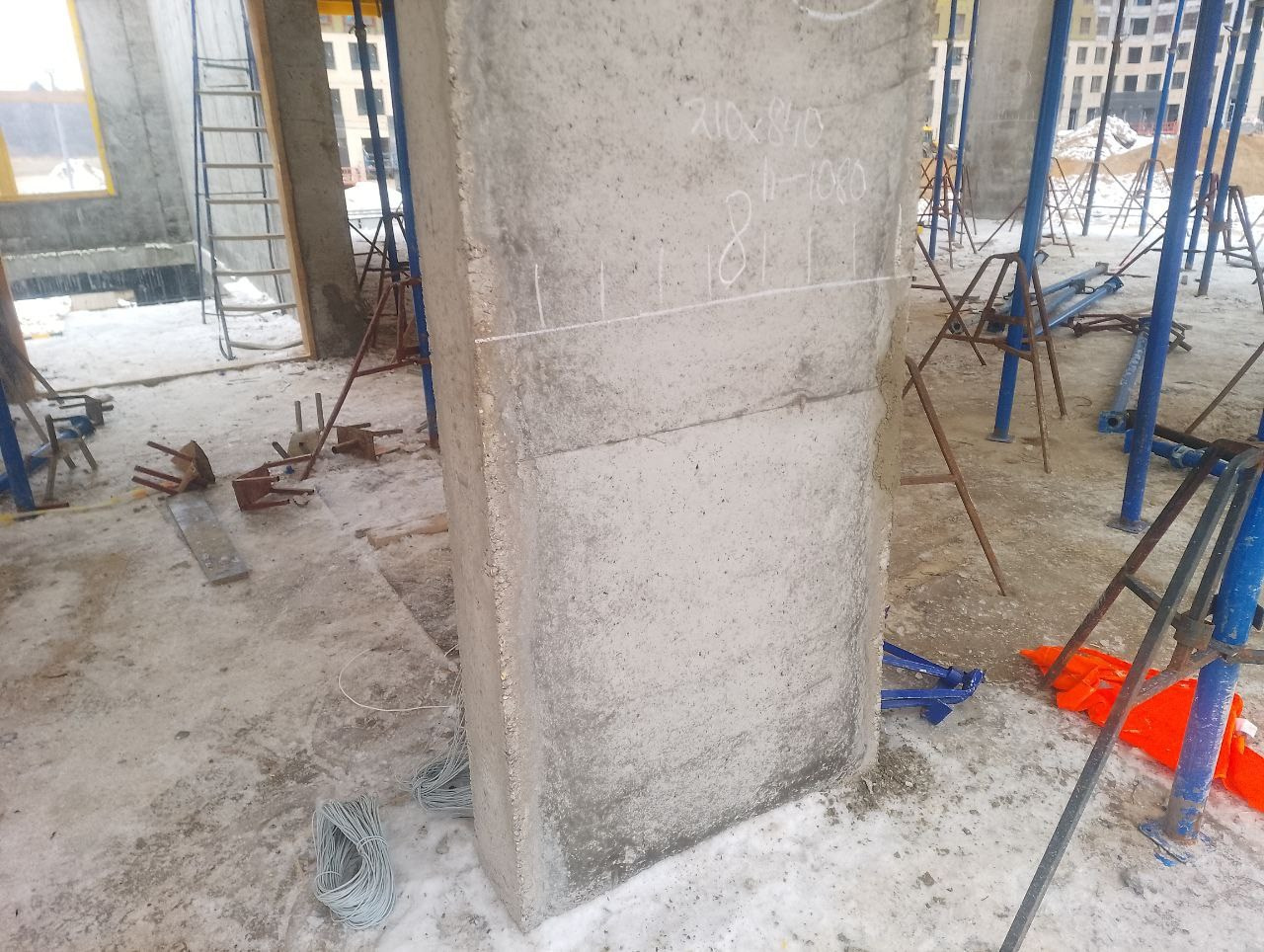

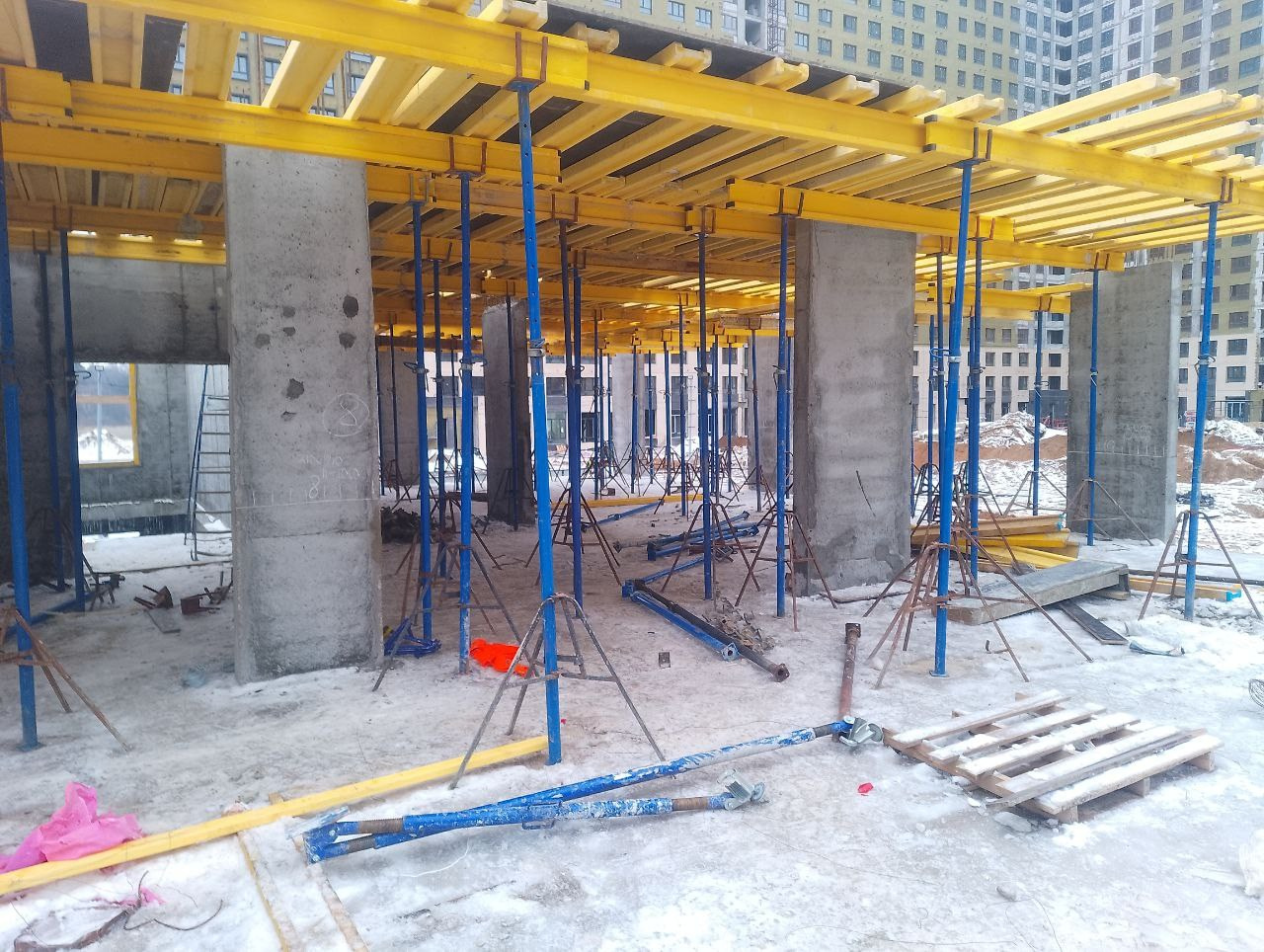

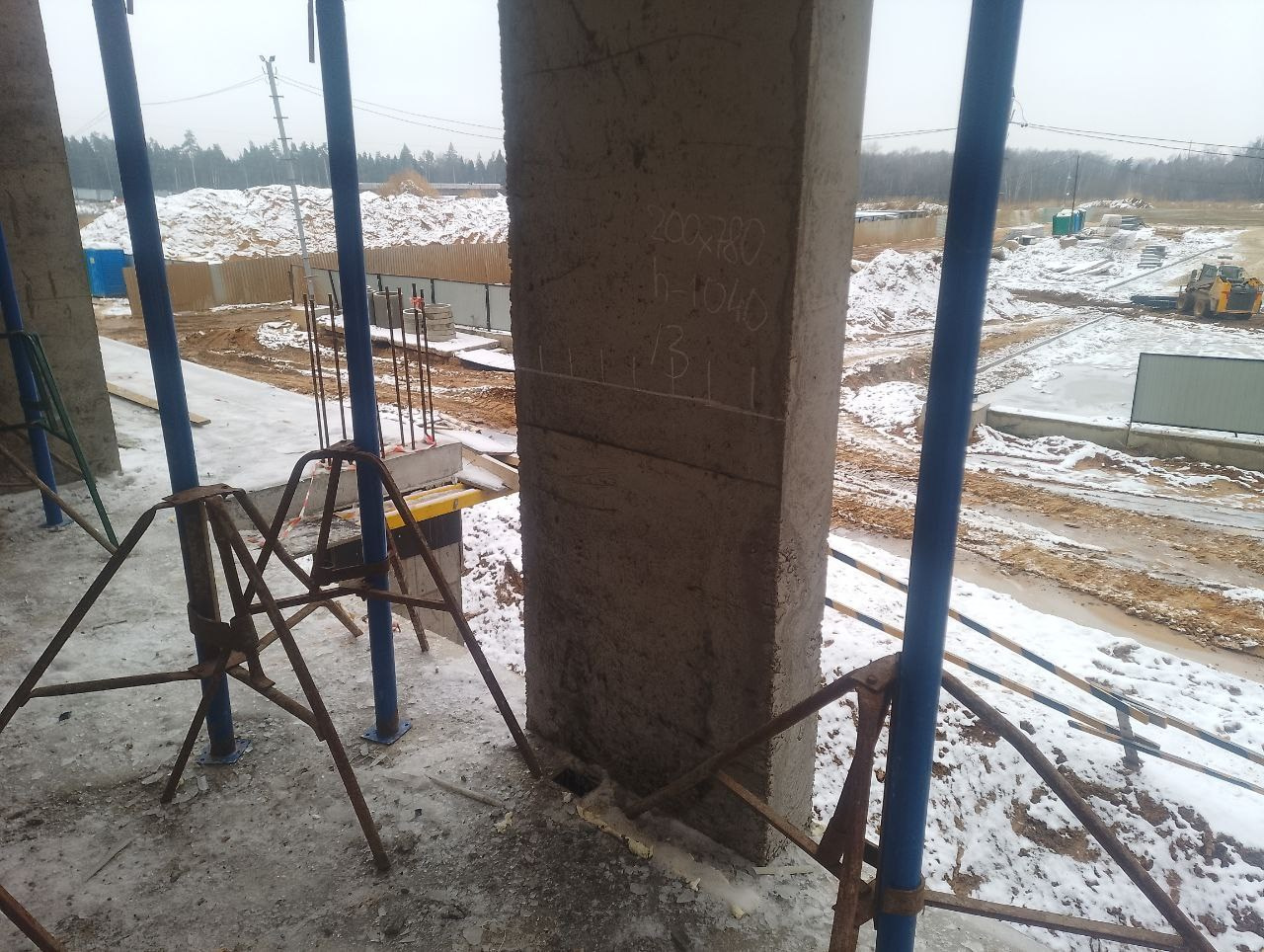

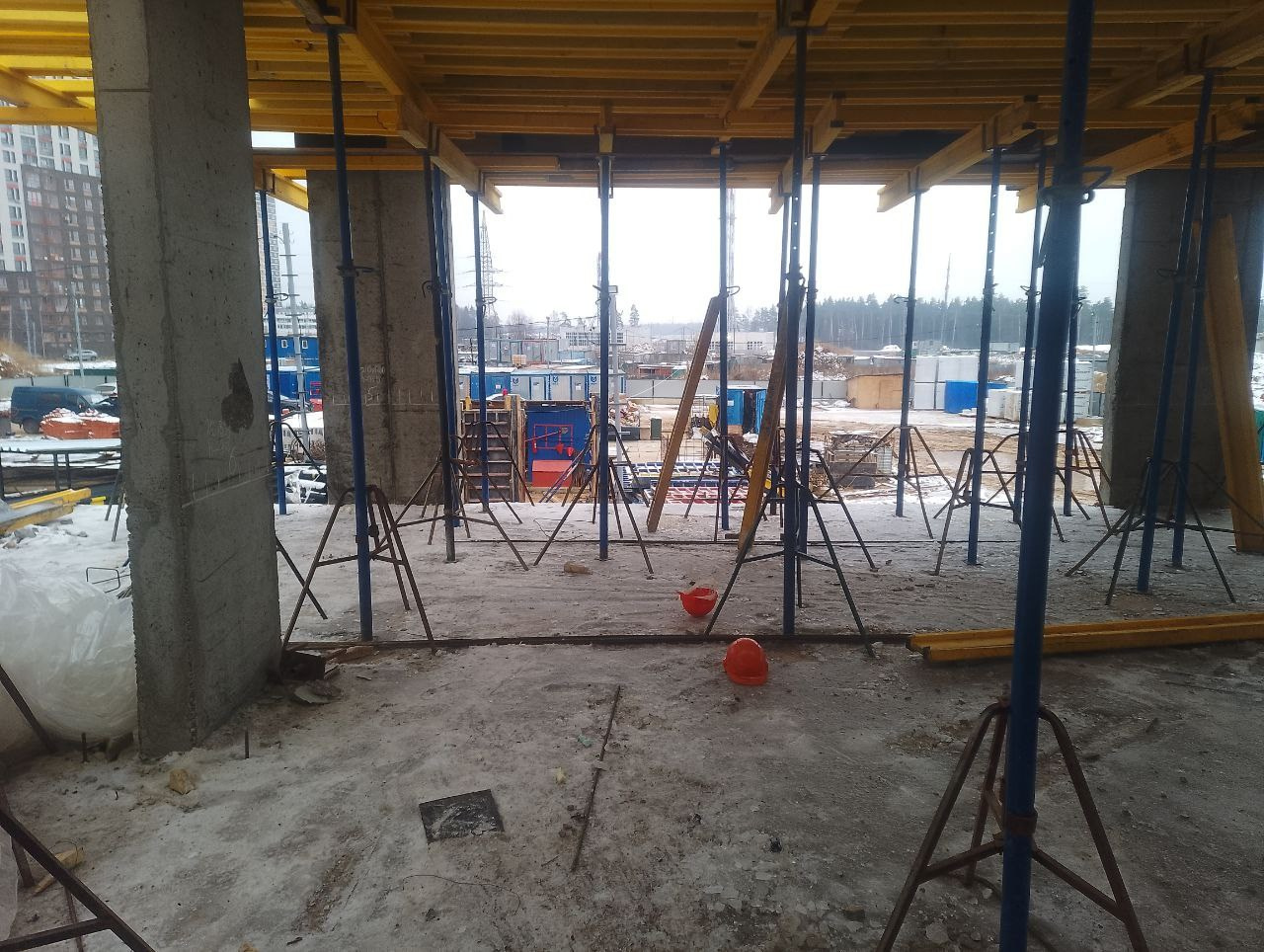

Бетонирование вертикальных несущих монолитных железобетонных конструкций (пилонов и стен) выполнялось без приемки армирования с оформлением АОСР. Общий вид обследуемых конструкций представлен на рисунках ниже:
Для определения параметров фактического армирования стен и пилонов, было выполнено техническое обследование с использованием ультразвукового низкочастотного томографа А1040Mira.
Расположение отдельных пилонов и стен по периметральным осям здания (в его наружных стенах), делает возможным доступ и инструментальныое обследование традиционными методами (вскрытие защитного слоя бетона с прямыми измерениями контролируемых параметров системы армирования, магнитный метод по 22 904) только с одной стороны конструкций.
В данном случае, применение ультразвукового эхометода, позволяет получить горизонтальные сечения фрагмента конструкции (при единичном измерении) или сечение пилона или стены целиком, что делает удобным и наглядным определение такого параметра, как проектное количество стержней в сечении и характер их расположения.

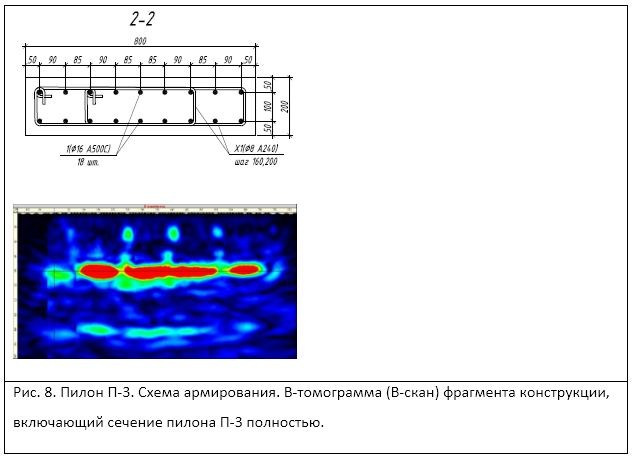

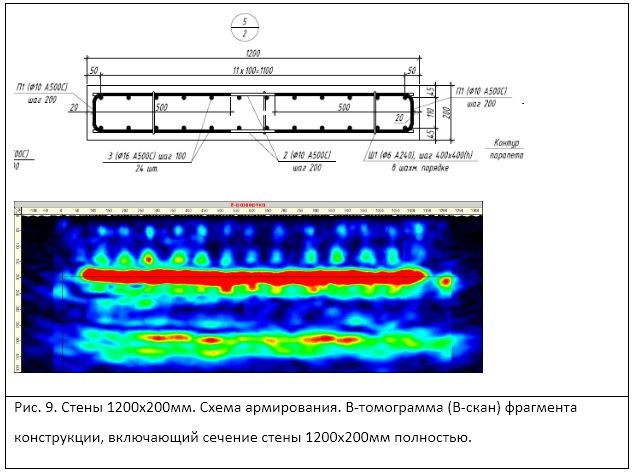

В результате обследования были получены В-томограммы (В-сканы) пилонов П-1, П-4, П-3, стен 1200×200, на которых можно выделить донные образы и образы арматурных стержней вертикального армирования у ближней и дальней от оператора граней (см. рисунки ниже).

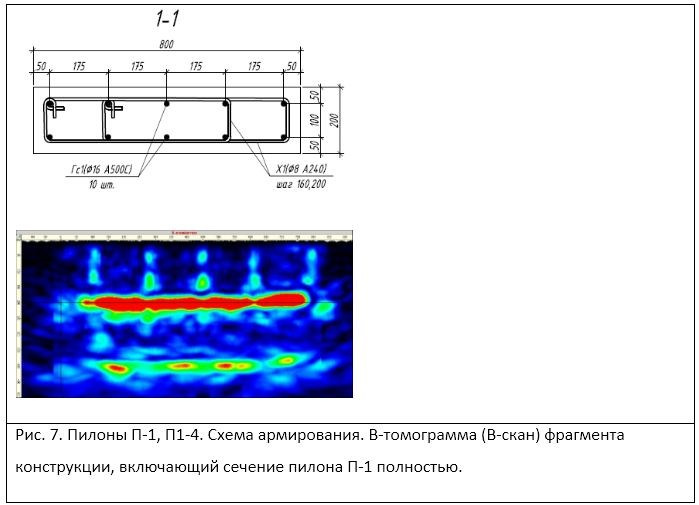

При анализе В-томограммы фрагмента пилона П-1, построенной в виде целого сечения можно выделить донный образ на глубине (координата Z) около 200 мм и образы арматурных стержней вертикального армирования у ближней и дальней от оператора граней, с фактическими расстояниями до центров стержней от лицевых поверхностей 40-70мм, что с учетом допускаемых отклонений, не соответствует требованиям рабочей документации (50 мм).
При этом, шаг стержней вертикального армирования составляет 160-190мм, а общее количество стержней в сечении соответствует требованиям проекта. Для стен 1200×200 мм наблюдается похожая характерная картина, а для пилонов П-3 выявляется серьезный дефект, в виде несоответствия общего количества стержней вертикальной рабочей арматуры, требованиям проекта. Фактическое количество стержней вертикальной арматуры равно 10 штук, при требуемом количестве 18 штук.
Таким образом, установлено, что обследуемые пилоны П-1, П-4, стены 1200×200мм по отдельным параметрам не соответствуют требованиям, предъявляемым к готовым монолитным железобетонным конструкциям, а пилоны П-3 имеют серьезный дефект, в виде несоответствия фактического количества стержней вертикальной арматуры проектному.
Также, можно отметить, что нарушения внутренней структуры бетона (полости, каверны, инородные включения и т. д.) на участках обследования с линейными размерами более 20 мм не выявляются.
Очевидно, что представление результатов контроля в виде томограмм, позволяет наиболее наглядно и понятно, визуализировать фрагмент внутренней структуры бетона с контролем необходимых параметров. Использование ультразвукового эхометода, как дополнительного инструмента контроля самостоятельно или в совокупности с остальными методами, делает процедуру производственного контроля более эффективной и информативной.
