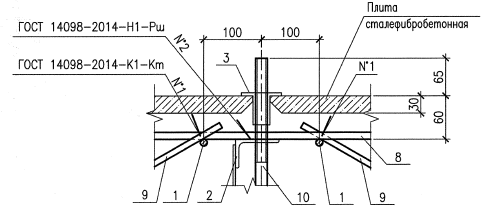

Результаты обследования участка железобетонных конструкций стен, выполненных из армоопалубочных блоков с несъемной опалубкой из сталефибробетонных плит, толщиной 30 мм. Бетон стен класса по прочности на сжатие В30, марки по водонепроницаемости W6, марки по морозостойкости F100. По требованиям проектной документации, в бетоне конструкций не допускаются расслоения, пустоты и трещины. Цели обследования: определение наличия скрытых дефектов внутренней структуры бетона ( в том числе, полостей, участков недостаточно уплотненного и расслоившегося бетона, инородных включений), определение и оценка фактических параметров армирования стен (шаг стержней вертикальной и горизонтальной арматуры пространственных каркасов (армоблоков), толщина защитного слоя), определение толщины стен на участках с односторонним доступом.

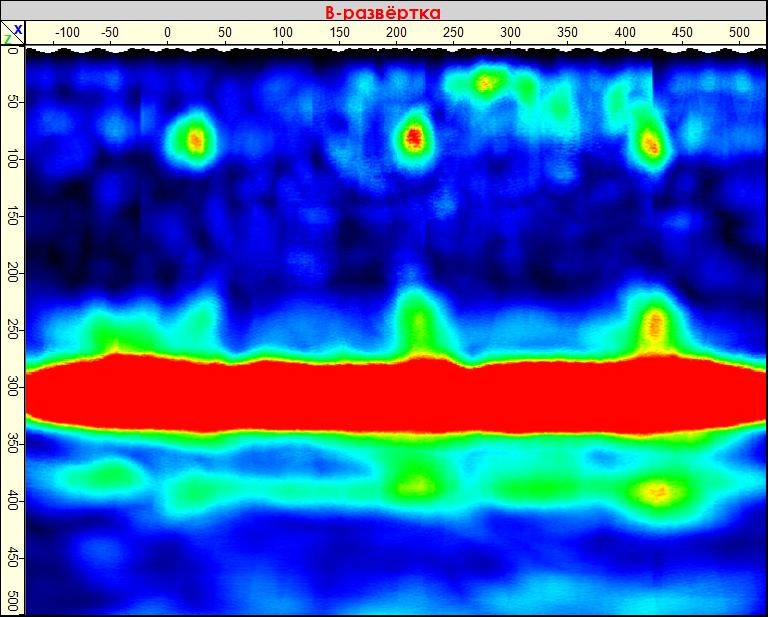

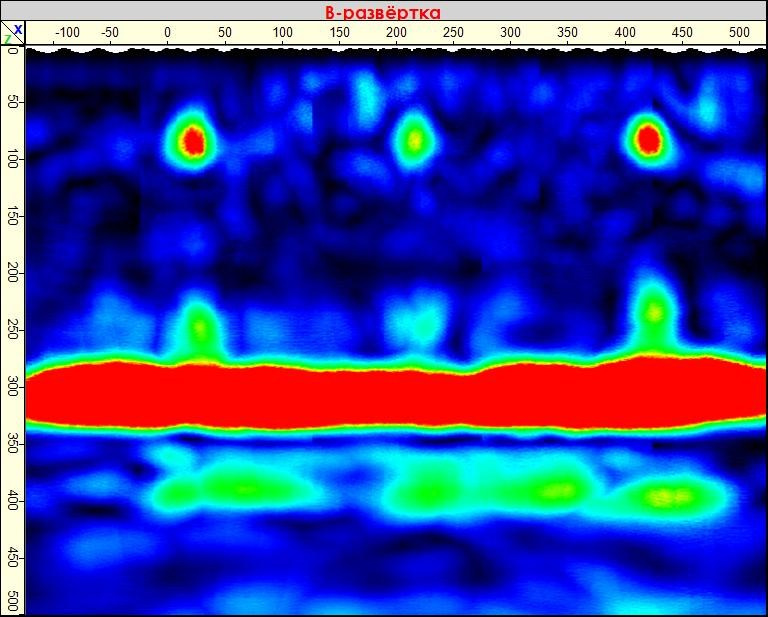

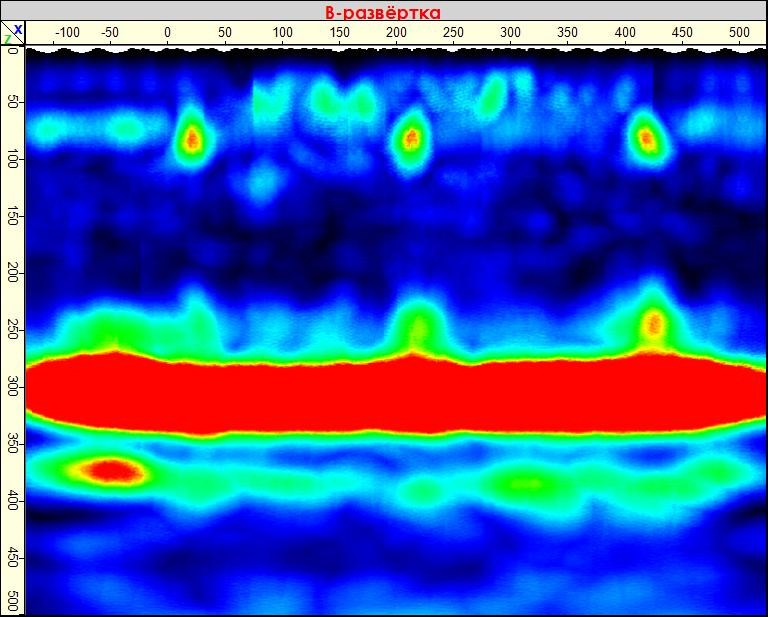

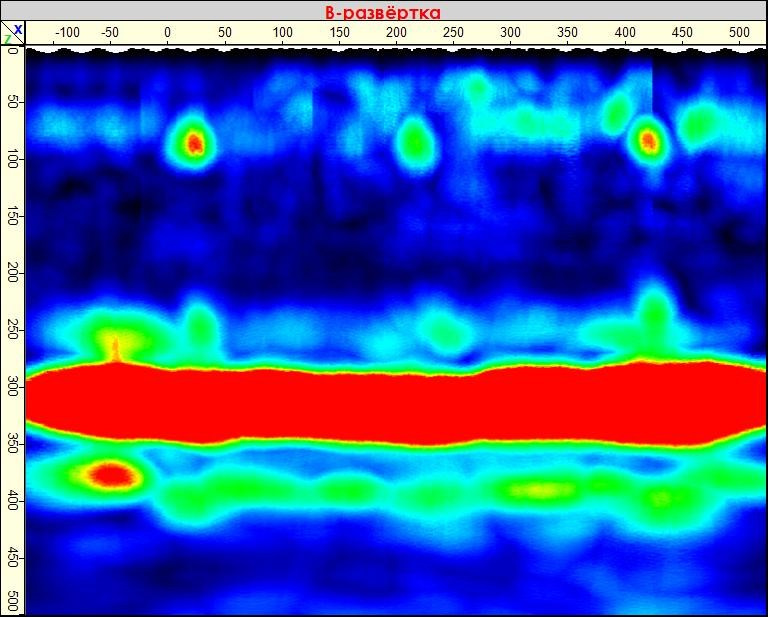

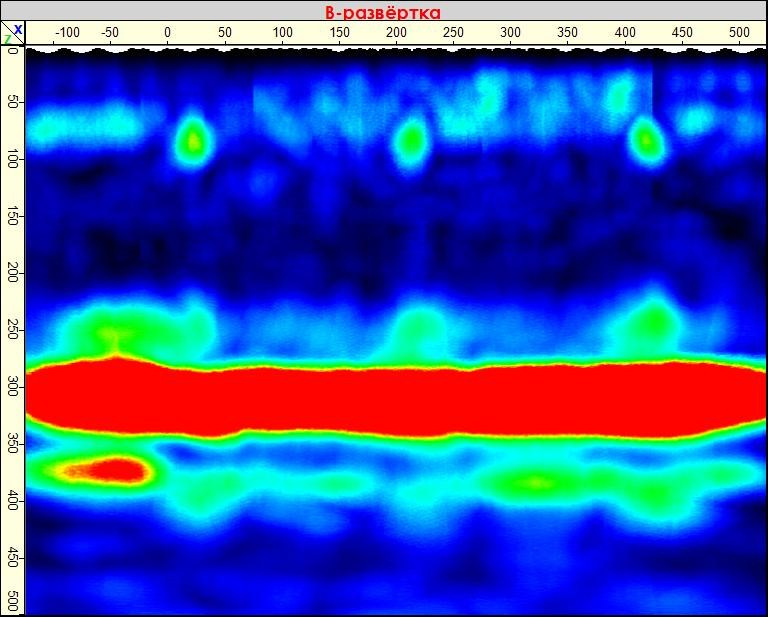

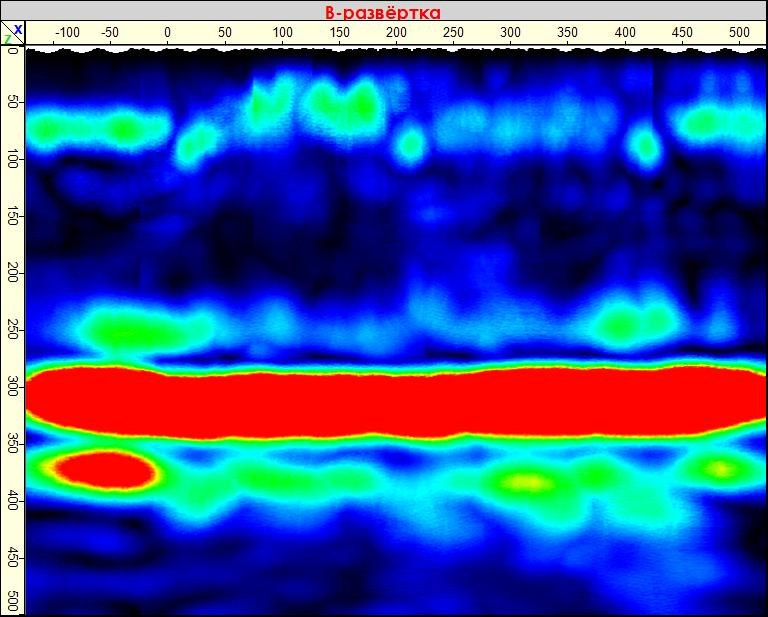

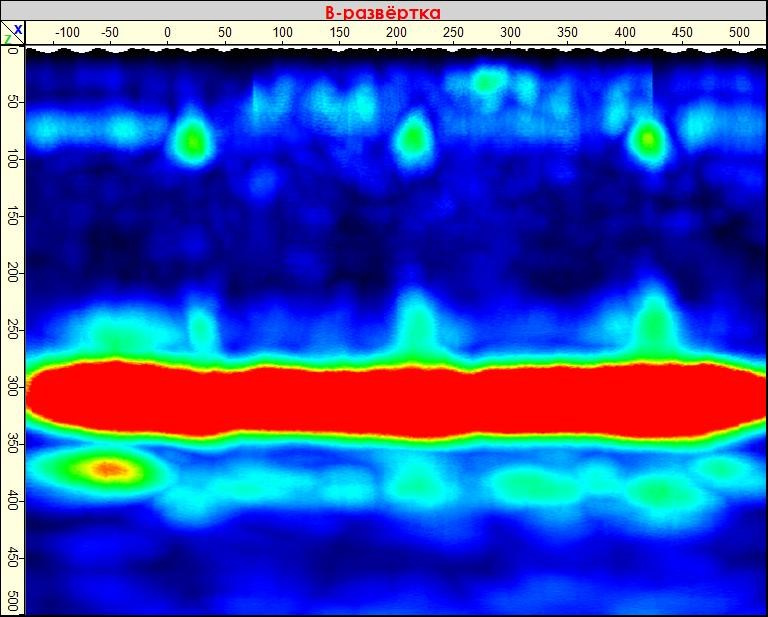

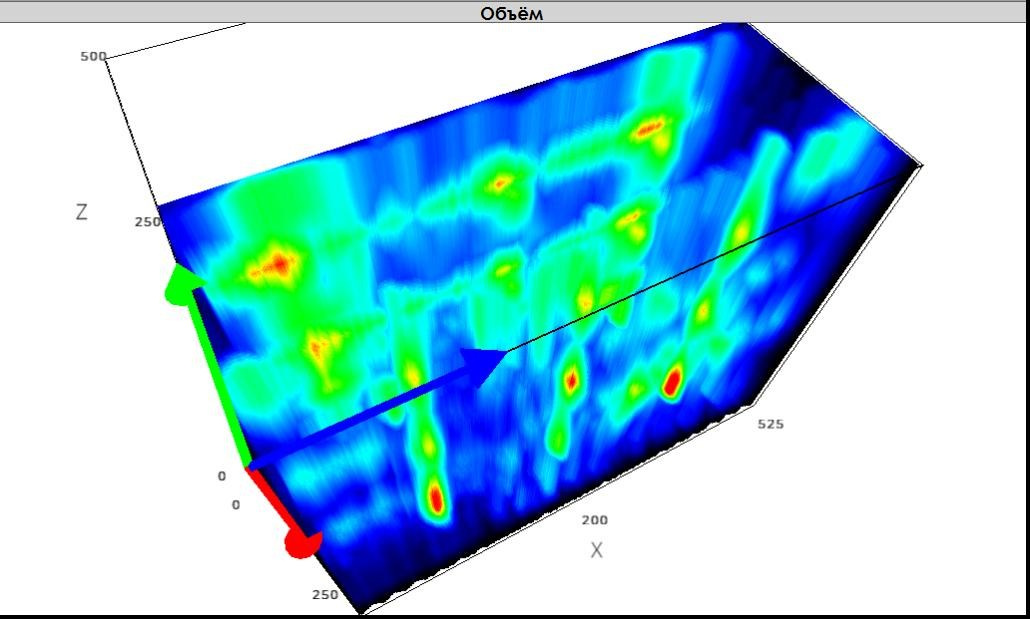

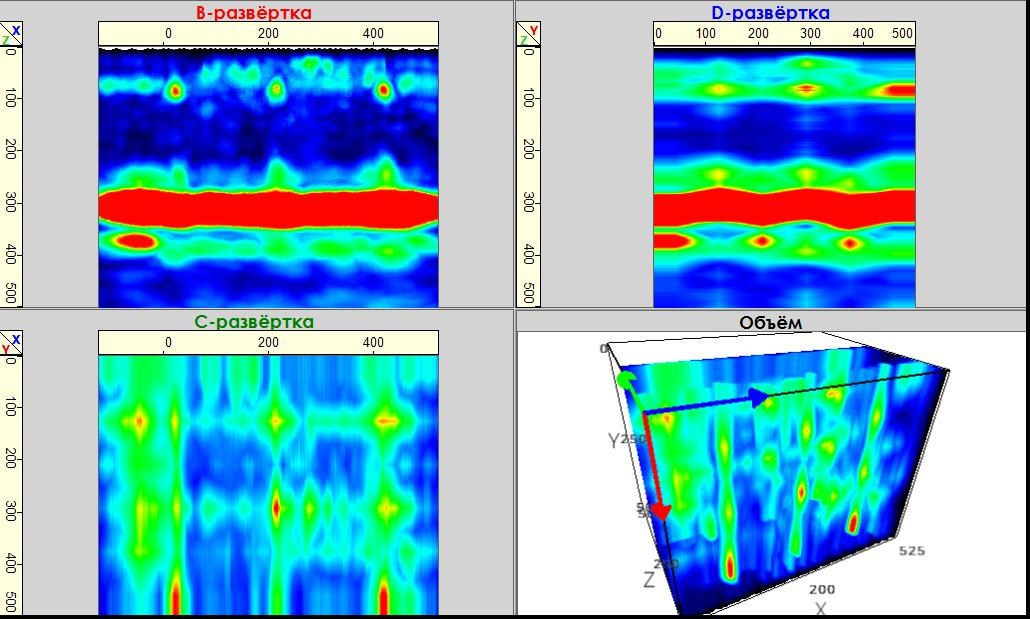

По результатам анализа томограммы, сделаны следующие выводы:
- выявляются образы вертикальной арматуры армоопалубочных блоков (ближней и дальней относительно антенной решетки прибора), шаг стержней 200 мм, расстояние до центров арматурных стержней 60-70мм (с учетом толщины несъемной опалубки);
- выявляются отдельные образы фрагментов горизонтальной арматуры армоопалубочных блоков (ближней и дальней относительно антенной решетки прибора), шаг стержней 180-190мм, расстояние до центров арматурных стержней около 50мм (с учетом толщины несъемной опалубки);
- не выявлены дефекты внутренней структуры бетона с линейными размерами более 30мм;
- фактическая толщина конструкций стен 300 мм.
