ОБЪЕКТ:
Фундаментная плита монолитная железобетонная. Данные о толщине и параметрах армирования отсутствуют.
ЗАДАЧИ И ЦЕЛИ ОБСЛЕДОВАНИЯ:
—Определение толщины фундаментной плиты.
—Определение расположения, шага и толщины защитного слоя стержней нижнего армирования.
—Определение наличия дефектов внутренней структуры бетона.
ИСПОЛЬЗУЕМОЕ ОБОРУДОВАНИЕ И ИНСТРУМЕНТЫ:
Томограф ультразвуковой низкочастотный А1040Mira
ВЫВОДЫ:

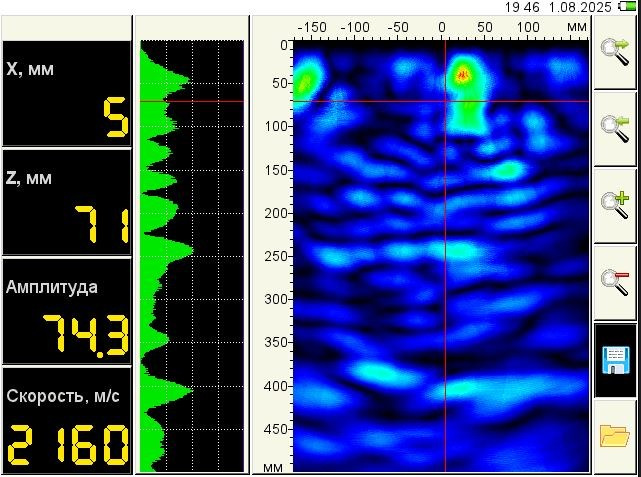

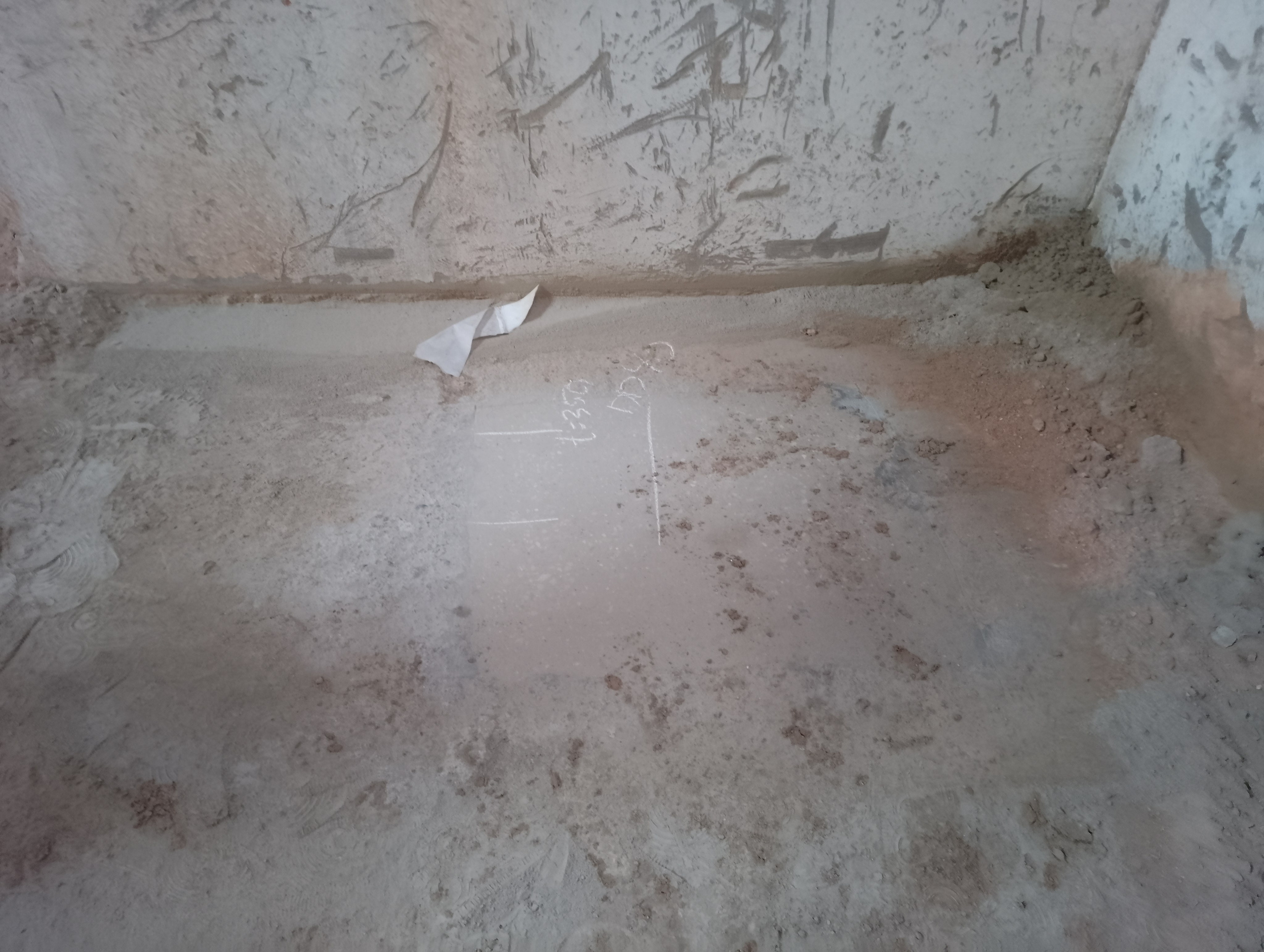

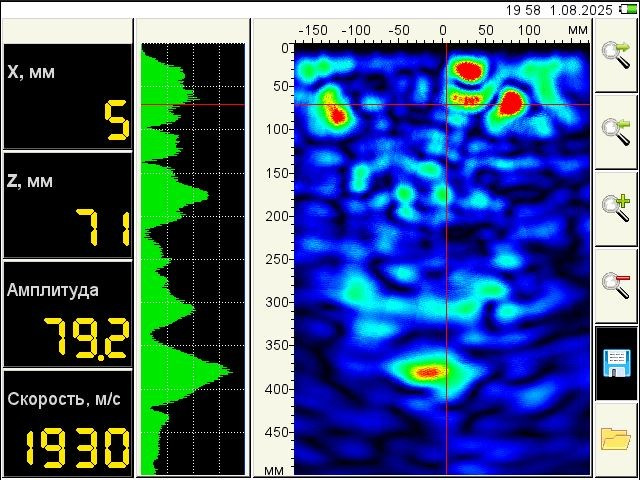

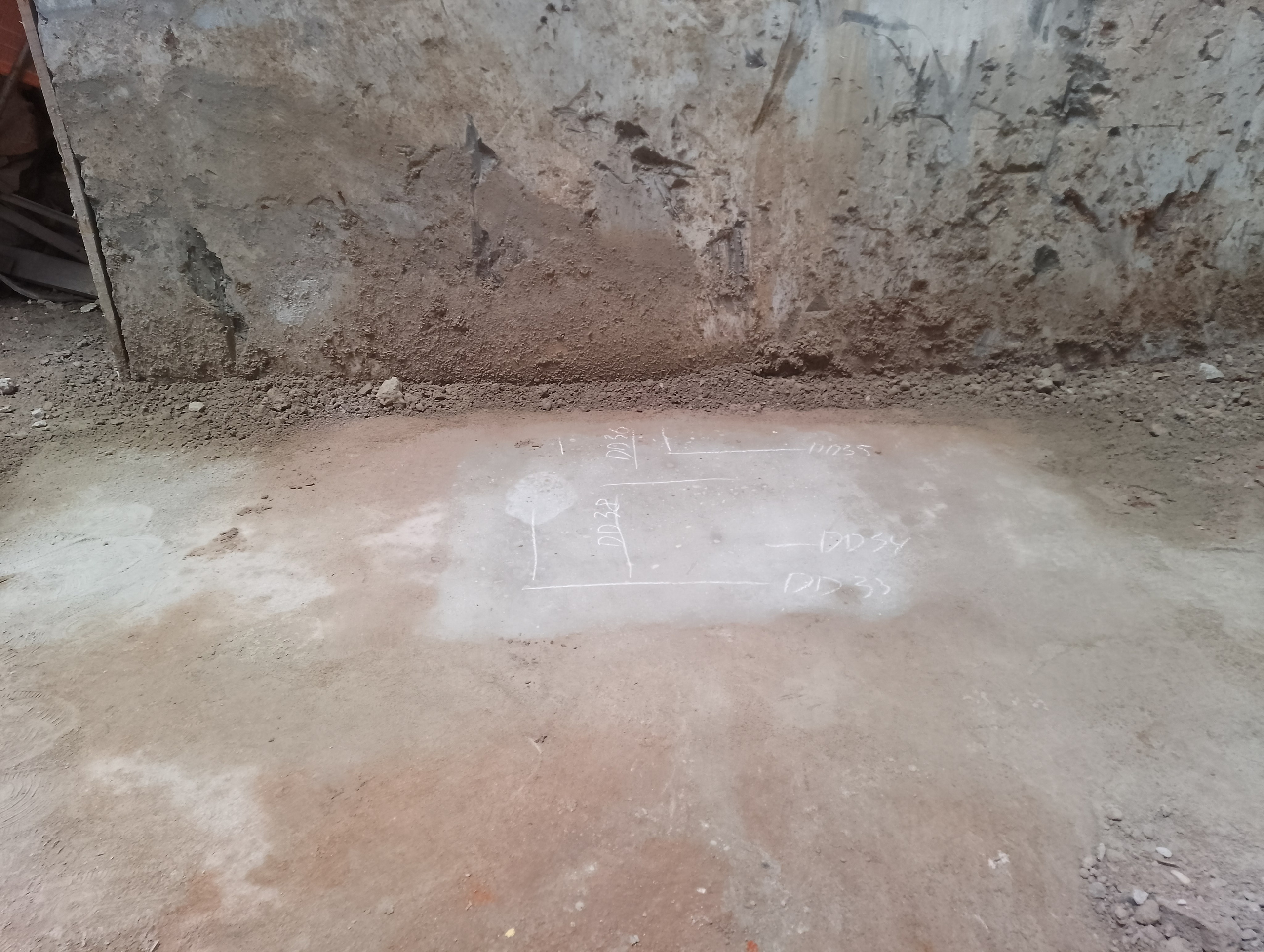

По результатам выборочного определения параметров армирования (расположение, шаг, толщина защитного слоя) ультразвуковым эхометодом (методом ультразвуковой эхо-томографии) на участках фундаментной плиты:
1. На участке № 1 (В-сканы № 33-38) выявляются отдельные образы стержней верхнего армирования, шаг 180-220мм в двух взаимно перпендикулярных направлениях. Расстояния до центров арматурных стержней 35-60мм.
2. На участке № 1 (В-сканы № 33-38) не выявляются отдельные образы стержней нижнего армирования, вследствие высокого уровня структурного шума, образов каверн с линейными размерами 5-25мм (многочисленные переотражения и рассеивание ультразвуковых волн в кавернах). При этом, выделить образы арматурных стержней у нижней грани плиты от образов каверн невозможно.
3. На участке № 1 (В-сканы № 33-38) выявляется донный образ. Толщина фундаментной плиты на участке 350-370 мм.

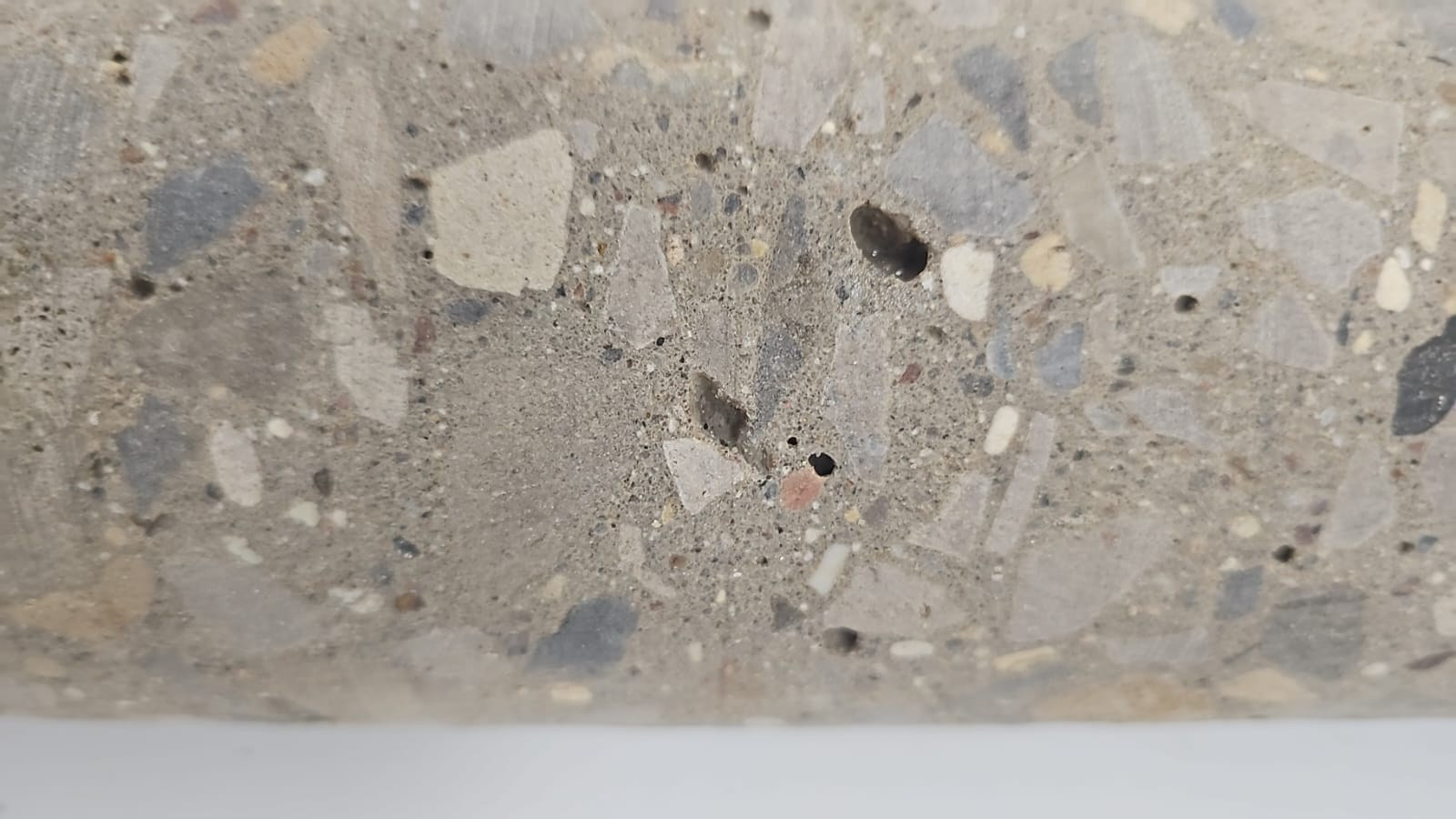

4. Скорость поперечных ультразвуковых волн на участке № 1 (В-сканы № 33-38) составляет 1980-2250 м/с, что свидетельствует о микродефектах внутренней структуры бетона (поры, каверны с линейными размерами 5-30мм), возможно его недостаточном уплотнении.
5. На участке № 2 (В-сканы № 39-41) выявляются отдельные образы стержней верхнего армирования, шаг 180-220мм в двух взаимно перпендикулярных направлениях. Расстояния до центров арматурных стержней 35-70мм.
6. На участке № 2 (В-сканы № 39-41) не выявляются отдельные образы стержней нижнего армирования, вследствие высокого уровня структурного шума, образов каверн с линейными размерами 5-25мм (многочисленные переотражения и рассеивание ультразвуковых волн в кавернах). При этом, выделить образы арматурных стержней у нижней грани плиты от образов каверн невозможно.
7. На участке № 2 (В-сканы № 39-41) выявляется донный образ. Толщина фундаментной плиты на участке 350-370 мм.
8. Скорость поперечных ультразвуковых волн на участке № 2 (В-сканы № 39-41) составляет 1930-2080 м/с, что свидетельствует о микродефектах внутренней структуры бетона (поры, каверны с линейными размерами 5-30мм), возможно его недостаточном уплотнении.
9. На участках обследования № 1, 2 не выявлены дефекты внутренней структуры бетона с линейными размерами более 50 мм.
РЕКОМЕНДАЦИИ:
1. Определение параметров армирования у нижней грани фундаментной плиты (нижней сетки) ультразвуковым эхометодом на участках обследования № 1, 2 невозможно. Для их определения выполнить контрольные вскрытия с линейными размерами 400×400мм фундаментной плиты без повреждения арматуры. Заделка (при необходимости) выполняется бетоном с классом В30. Также возможен отбор образцов кернов (d100) с проходом керна через арматуру.

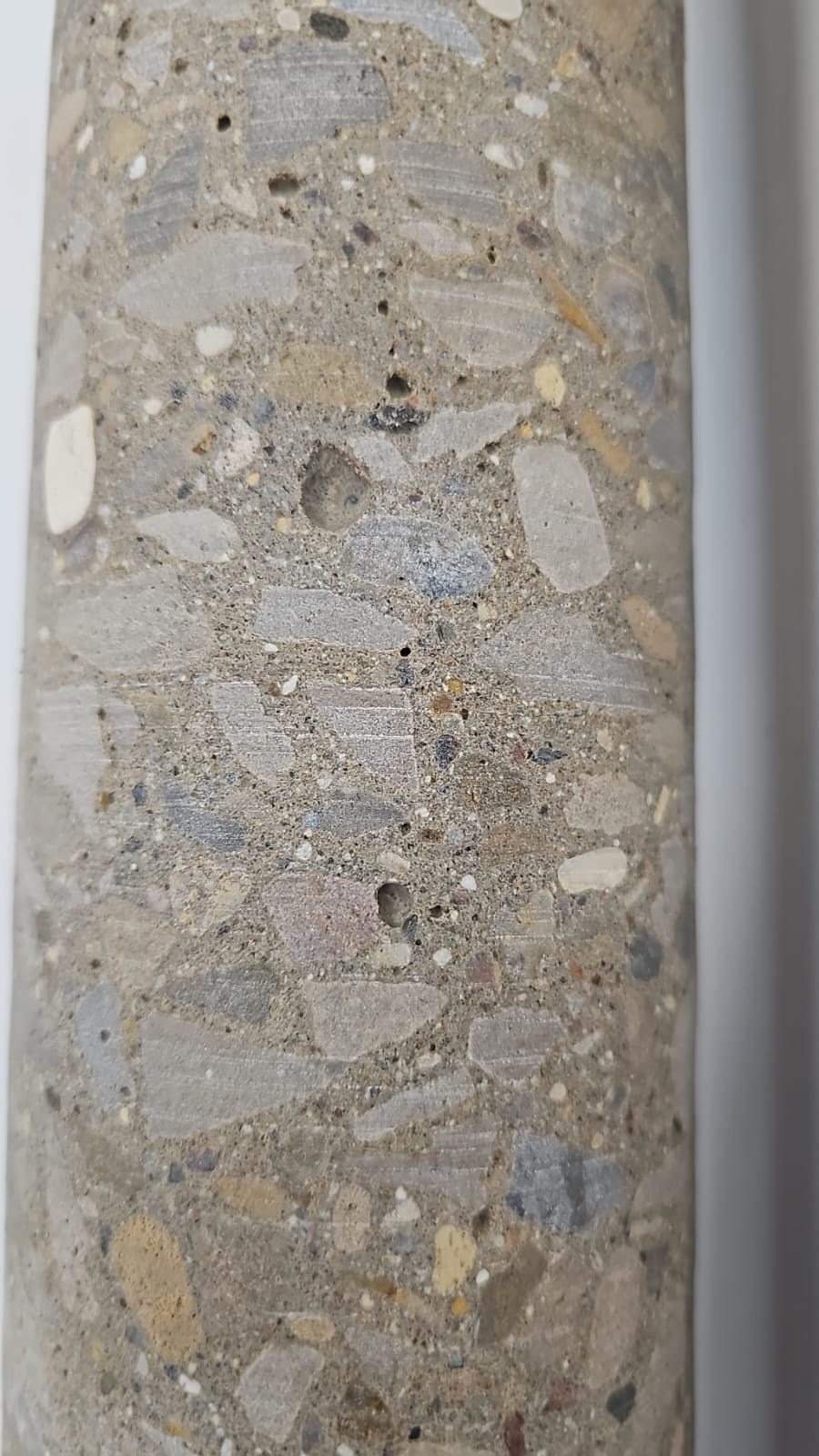

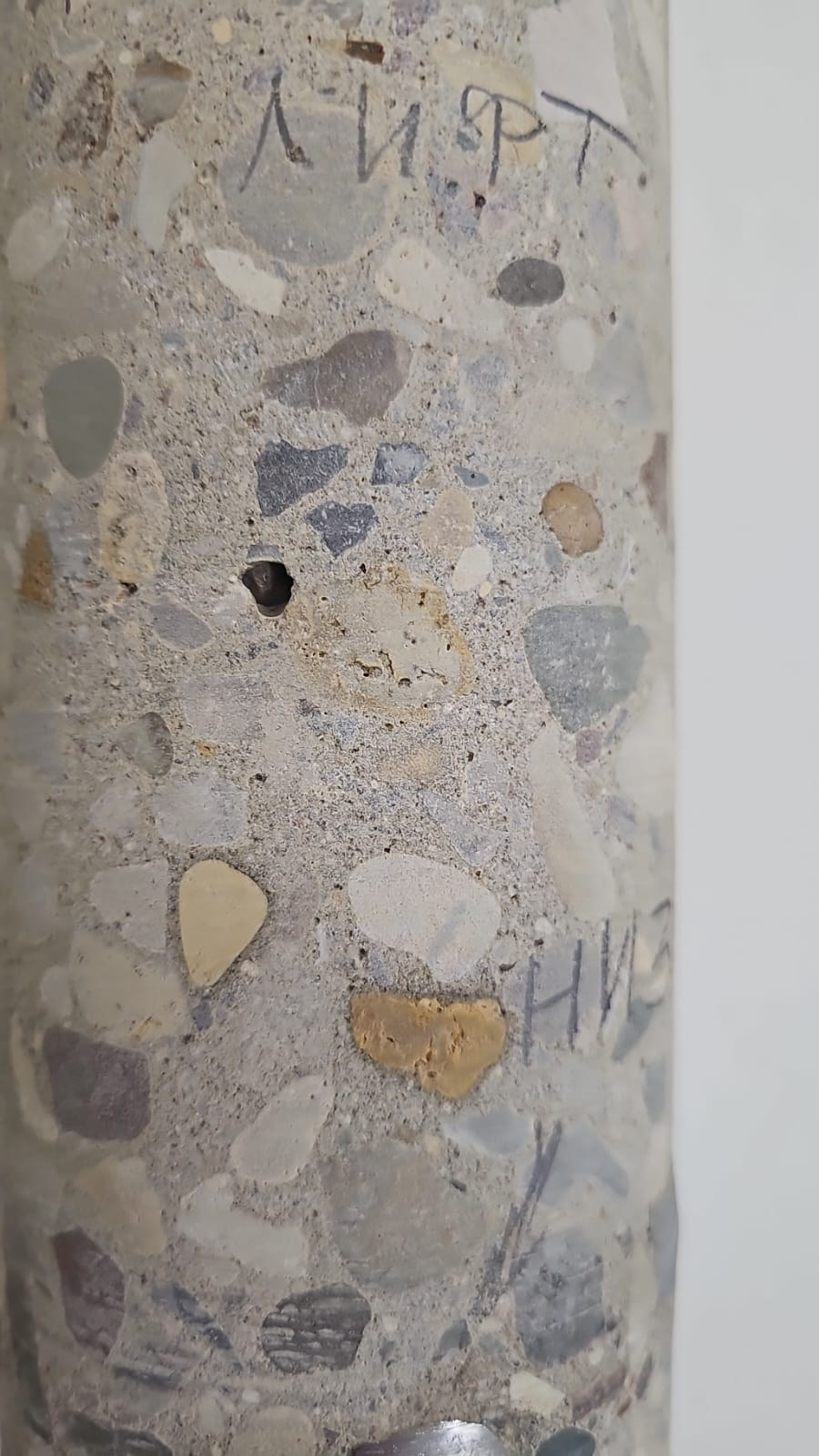

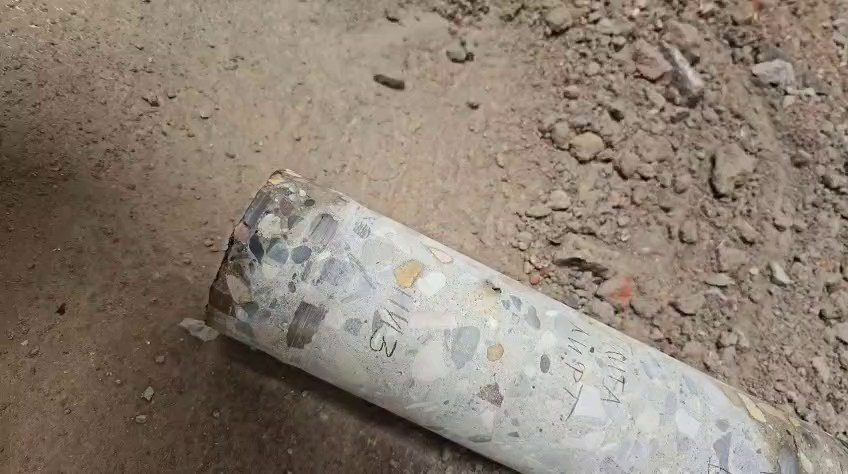

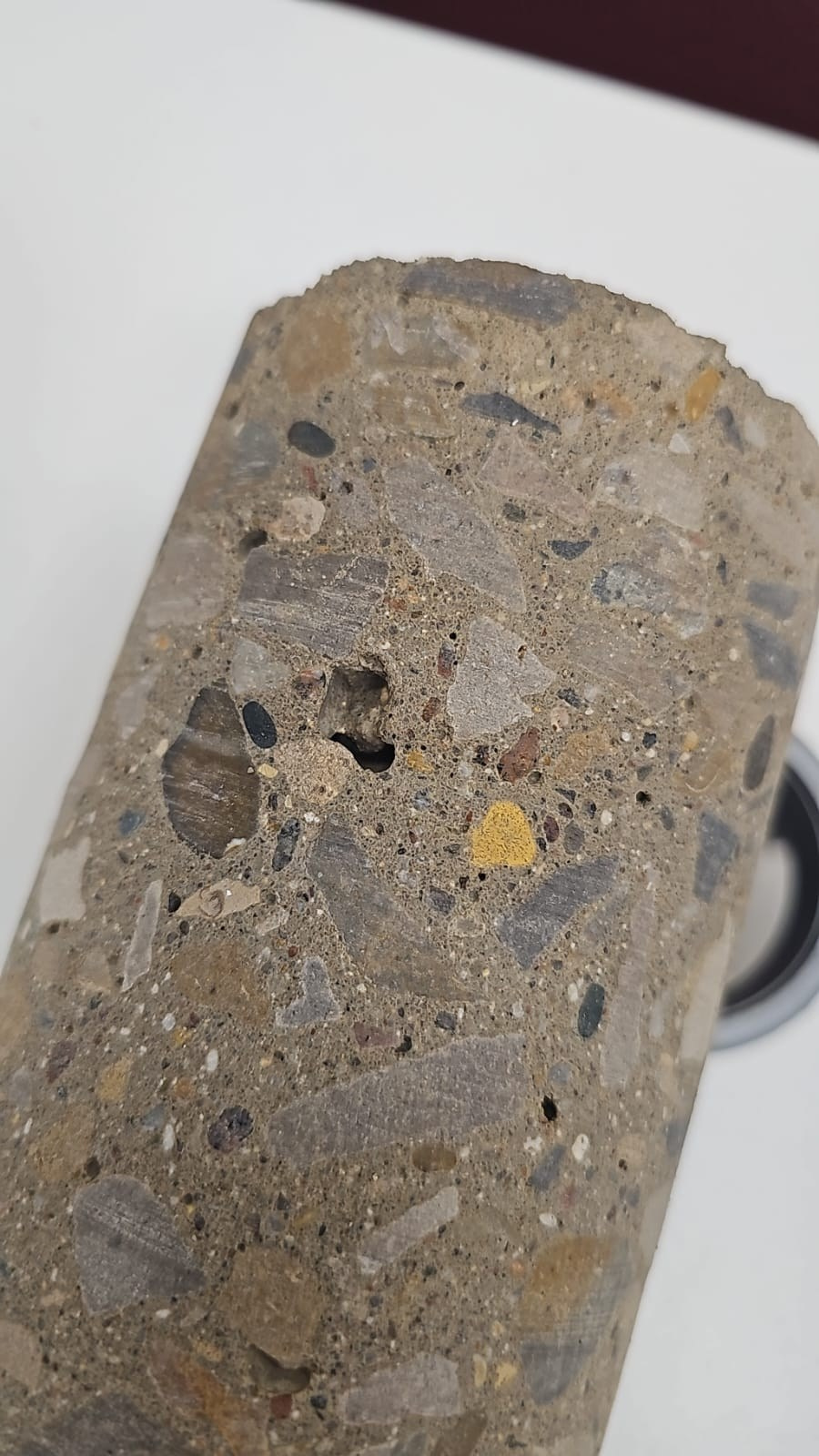

По результатам отбора образцов-кернов сделаны выводы:
1. Шаг стержней верхнего армирования 180-220мм в двух взаимно перпендикулярных направлениях. Расстояния до центров арматурных стержней 45-70 мм. Арматура d12А50.
2. Шаг стержней нижнего армирования 180-220мм в двух взаимно перпендикулярных направлениях. Расстояния до центров арматурных стержней 35-45 мм. Арматура d12А500.

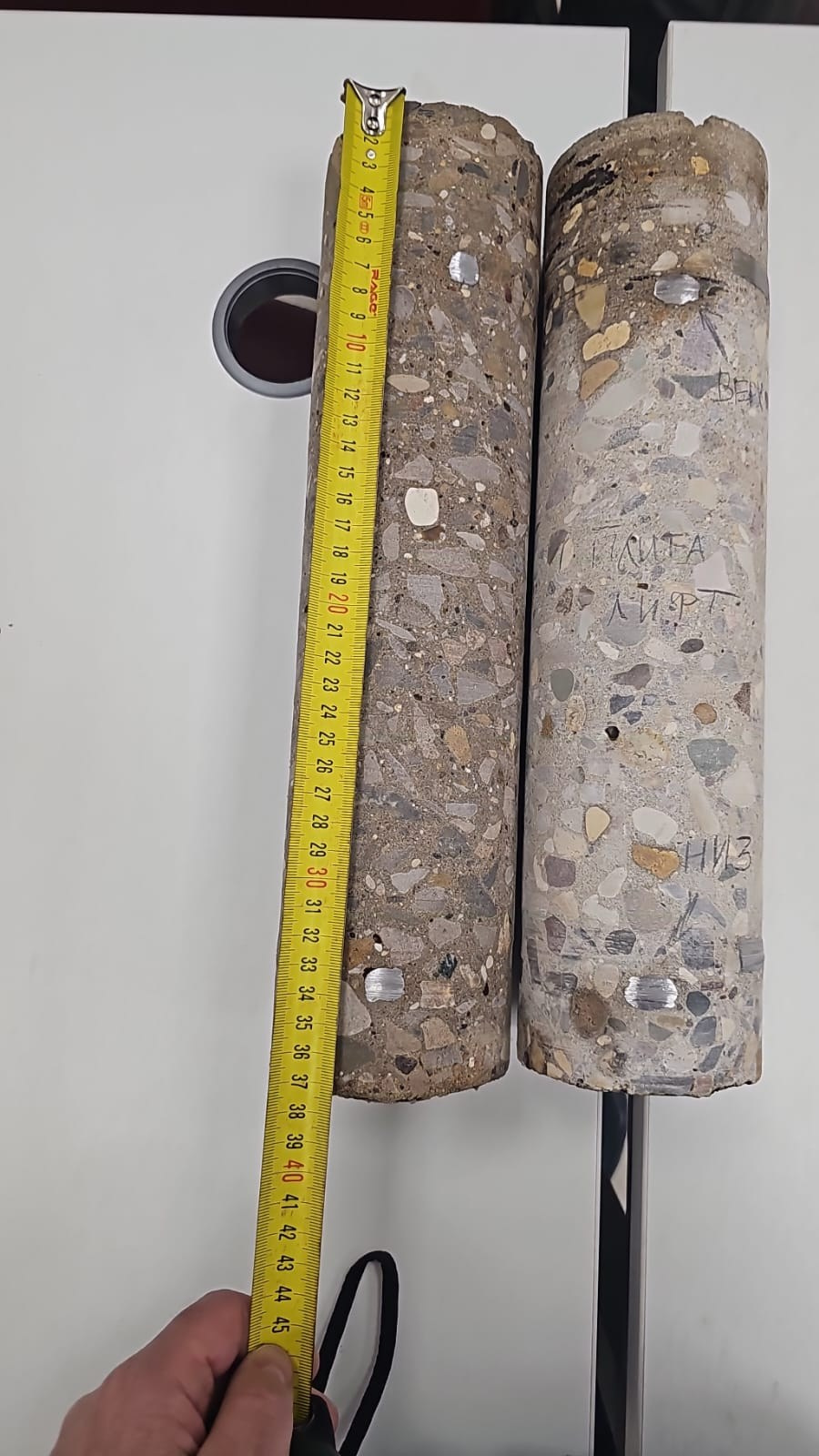

3. Толщина фундаментной плиты на участках отбор образцов кернов 370 мм.
