Результаты обследования участка железобетонных конструкций стен, выполненных из высокопрочного бетона, толщиной 1100 мм.
Бетон стен класса по прочности на сжатие В60, СУБ-самоуплотняющаяся бетонная смесь.

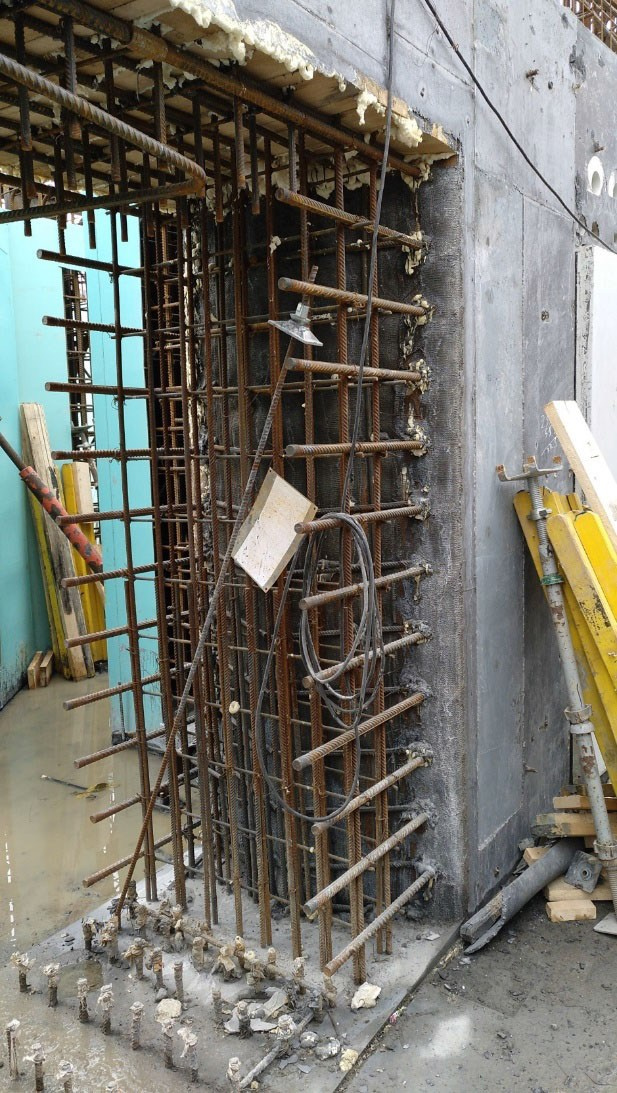

Армирование выполнено пространственными армоблоками, собираемыми из плоских каркасов. Вертикальная арматура каркасов- Ø18A500. Горизонтальная арматура- Ø18A500, шаг 200 мм. По требованиям проектной документации, в бетоне конструкций не допускаются расслоения, пустоты и трещины.
Цели обследования: определение наличия скрытых дефектов внутренней структуры бетона (в том числе, полостей, участков недостаточно уплотненного и расслоившегося бетона, инородных включений), определение и оценка фактических параметров армирования стен (шаг стержней вертикальной и горизонтальной арматуры пространственных каркасов (армоблоков), толщина защитного слоя), определение толщины стен на участках с односторонним доступом.

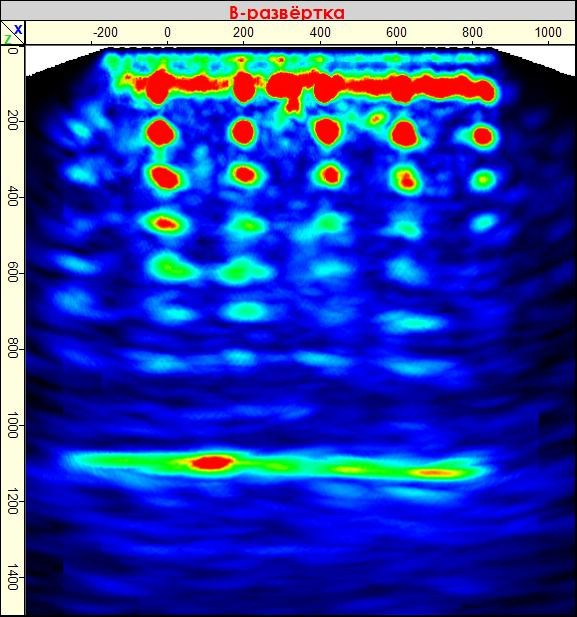

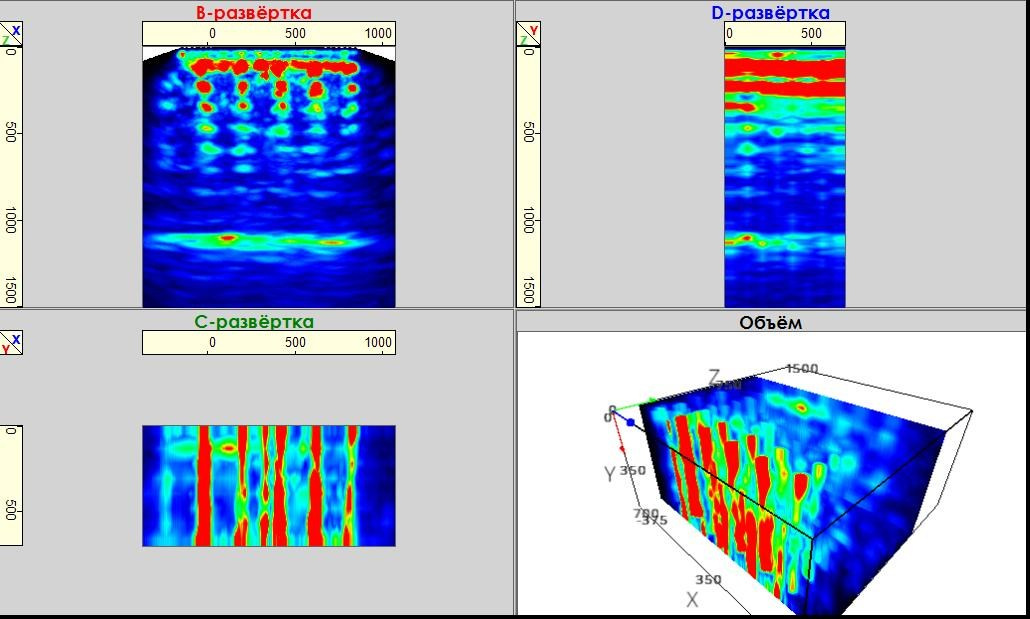

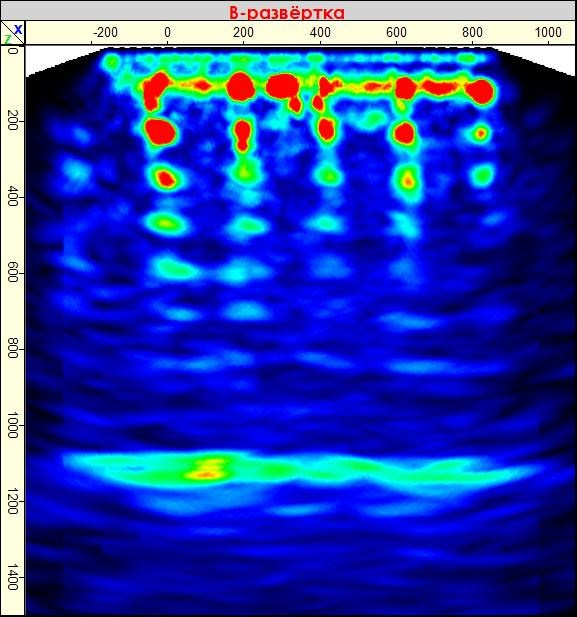

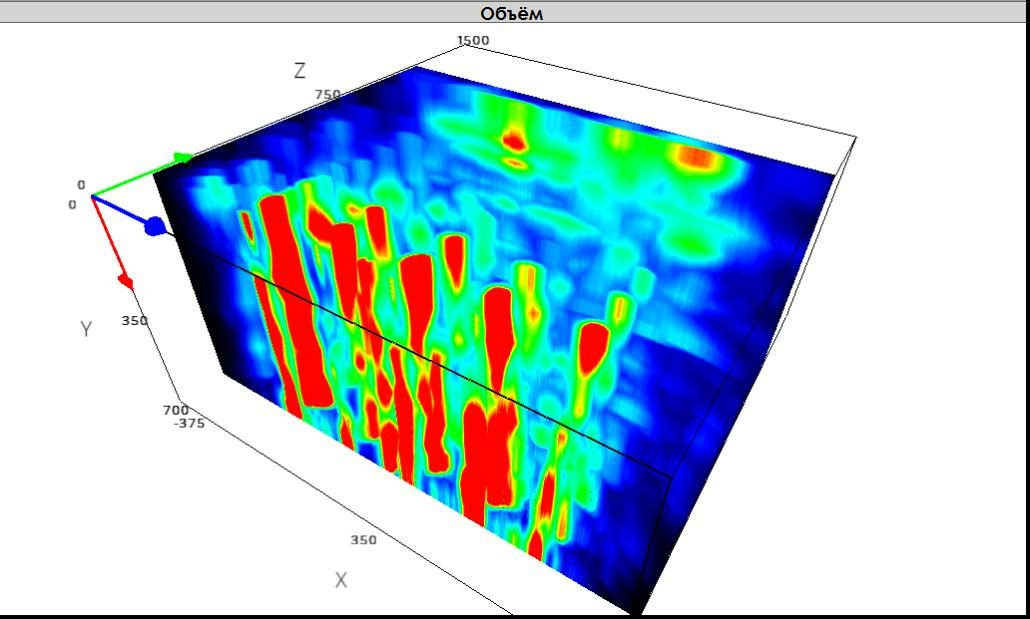

По результатам анализа томограммы, сделаны следующие выводы:
— выявлены образы вертикальной арматуры плоских каркасов (7 рядов), шаг стержней в каркасе- 100 мм, шаг каркасов- 200 мм. Фактическое расстояние до центров стержней вертикальной арматуры 1-го ряда — 100 мм;
— выявлены отдельные (ослабленные) образы фрагментов вертикальной арматуры 8-го ряда плоских каркасов;
— не выявлены дефекты внутренней структуры бетона с линейными размерами более 30 мм;
— фактическая толщина конструкций стен 1100 мм.
